100° tasapinnalised naastud

100° lameda peaga naastud on peas 100° nurga all ja neid saab paigaldada pinnaga tasa. Need sobivad metallpaneelidele, mööbliraamidele või mehaanilistele seadmetele, mis nõuavad madala profiiliga pead. Xiaoguo® tehas järgib tootmises rangelt MS 20426L-1993 standardit.

Mudel:MS 20426L-1993

Saada päring

Tootekirjeldus

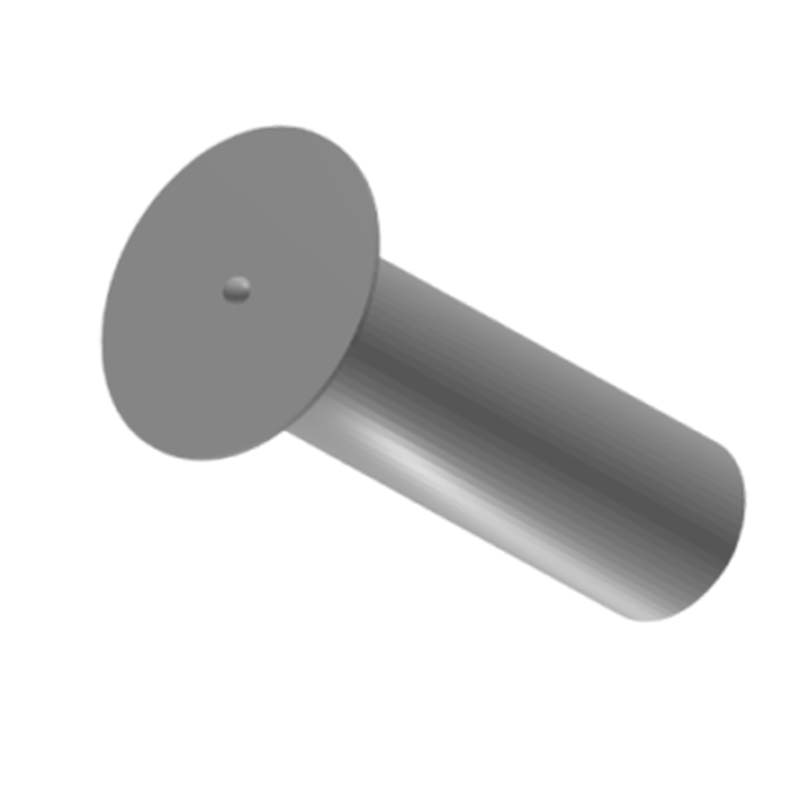

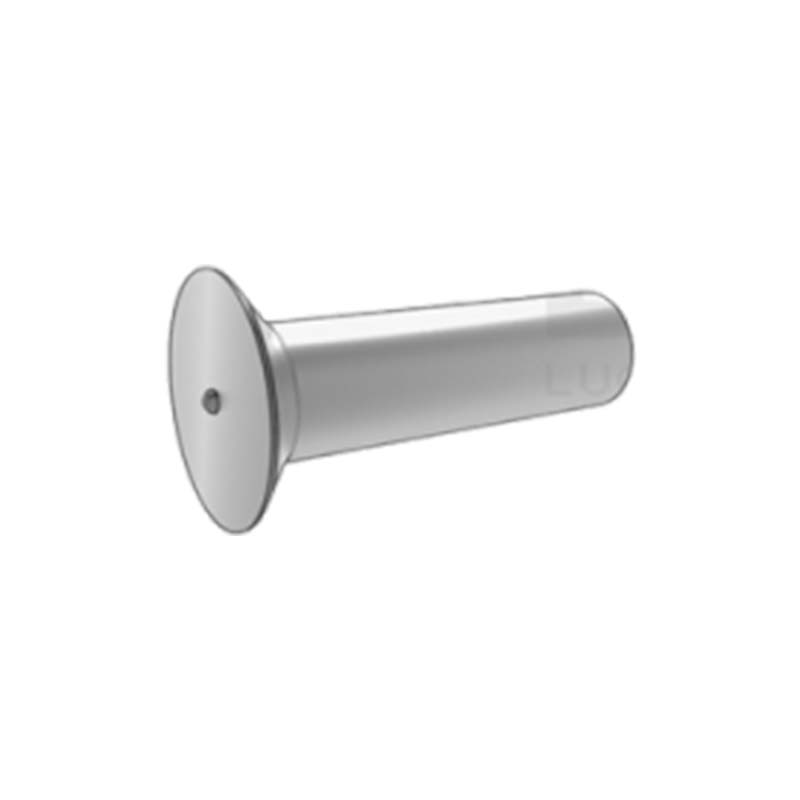

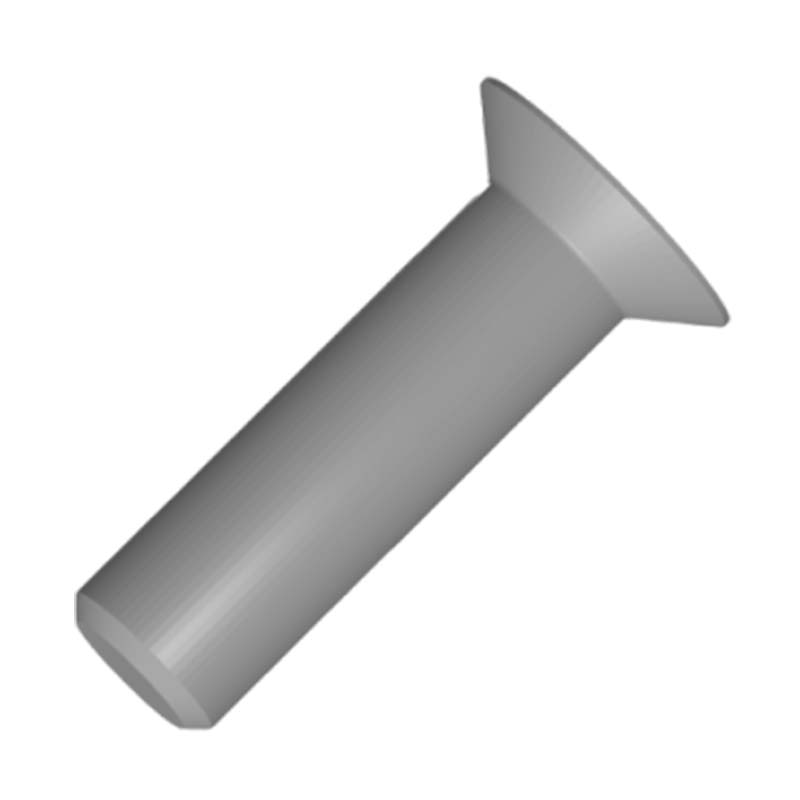

100-kraadise lamepeaga naastude üks ots on 100-kraadine lamepea, samas kui teises otsas on keermed. Lame pea võimaldab sellel tihedalt sobituda komponentidega, millel on vastavad süvistatavad augud. Selle keerme spetsifikatsioone on palju, alates väikesest M3 suurusest kuni suurema M16 suuruseni.

Toote üksikasjad ja parameetrid

Lamepea naastud on oma olemuselt teatud tüüpi keevitusnaastud. Nende pead on koonilised ja need on keevitamise ajal töödeldava detailiga peaaegu samal tasapinnal. 100° nurk on ülioluline, kuna võimaldab naastupeal veidi materjali sisse vajuda, säilitades nii madala profiili. Kui on vaja hoida pind pärast keevitamist sile ja tasane, näiteks pindadel, kus töödeldav detail võib kinni jääda, võib seda tüüpi naast kasutada.

100° tasapinnalised naastud on saanud nime nende kooniliste peade nurga järgi. See spetsiifiline 100-kraadine konstruktsioon tagab keevisõmbluse peaaegu tasapinnalise alusmaterjaliga. See on levinud valik lehtmetalli töötlemisel või igas olukorras, kus visuaalselt või funktsionaalselt sileda viimistluse säilitamiseks on vajalik pinnale keevitamine.

Spetsiifilise koonuse nurga tõttu on peaprofiil madalam. Need moodustavad keevitamise teel peaaegu nähtamatud ühenduspunktid. Auto-, elektroonika- või kodumasinate tootmise valdkonnas leiate neid sageli valdkondades, mis nõuavad puhast ja sileda pinnaviimistlust.

Esmasp	1/16	3/32	1/8	5/32	3/16	7/32	1/4	5/16	3/8
dk max	0.118	0.183	0.229	0.29	0.357	0.419	0.49	0.568	0.698
dk min	0.11	0.175	0.221	0.282	0.349	0.411	0.482	0.56	0.69
k	0.022	0.036	0.042	0.055	0.07	0.083	0.095	0.106	0.134
d max	0.065	0.097	0.128	0.159	0.19	0.222	0.253	0.315	0.378
d min	0.061	0.093	0.124	0.155	0.186	0.218	0.249	0.311	0.374
