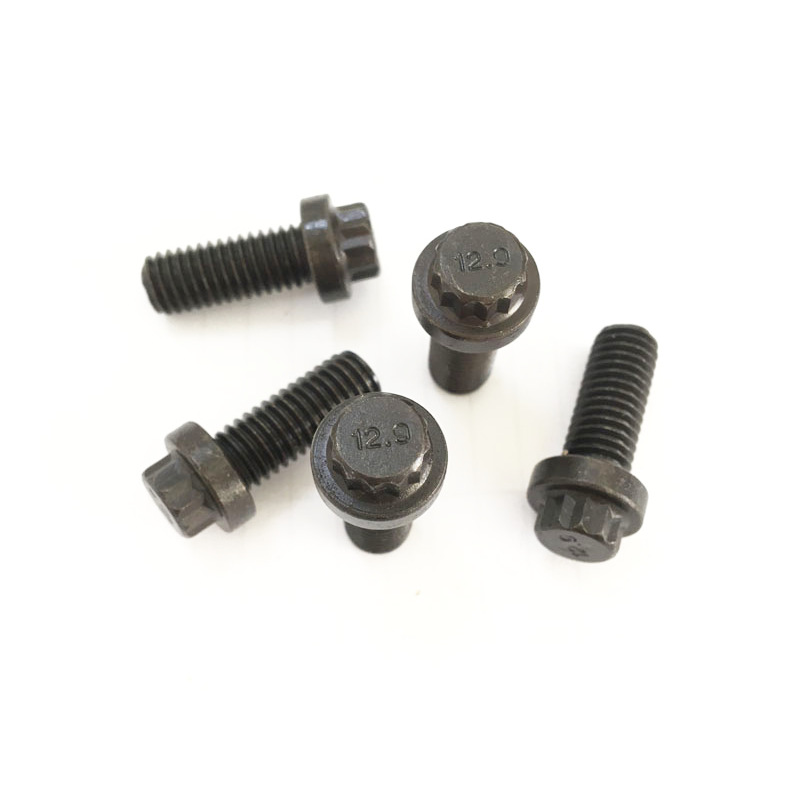

12 Spline-ääriku kruvi

Xiaoguo® 12 spline ääriku kruvil on 12-punktiline pea, mis sobib ideaalselt rõngasvõtmega. Isegi kitsas ruumis saab seda siiski kasutada. Võrreldes kuusnurkse peaga on tööruum vähenenud 50%. Tule ja küsi näidishinda, et kogeda kiiret paigaldust.

Saada päring

Tootekirjeldus

Sissejuhatus materjalidesse

12 spline ääriku kruvide materjalivalik on väga mitmekesine, jagunedes peamiselt nelja kategooriasse: süsinikteras, legeerteras, roostevaba teras ja erisulamid. Materjali valik sõltub teie konkreetsetest nõuetest tugevuse, korrosioonikindluse, töötemperatuuri ja maksumuse osas.

(1) Süsinikteras

Süsinikteras on kõige laialdasemalt kasutatav ja kulutõhusam variant. Erinevate kuumtöötlusprotsesside (karastamine + karastamine) abil on võimalik saavutada erinevaid tugevusastmeid vahemikus 4,8 kuni 12,9, et vastata erinevatele koormusnõuetele. See sobib üldtööstusele, autokonstruktsioonidele, ehitusele ja üldmasinatele.

(2) Legeerteras

Lisades süsinikterasele selliseid elemente nagu kroom, molübdeen ja nikkel ning seejärel läbides täpse kuumtöötluse, saab terase mehaanilisi omadusi oluliselt parandada. Tugevus on äärmiselt kõrge ning sellel on suurepärased väsimus- ja löögikindluse omadused. Legeerterasest 12 spline ääriku kruvi kasutatakse laialdaselt autode vedrustussüsteemides, mootori sisemuses, tuuleturbiini torni poltides ja rasketes ehitusmasinates.

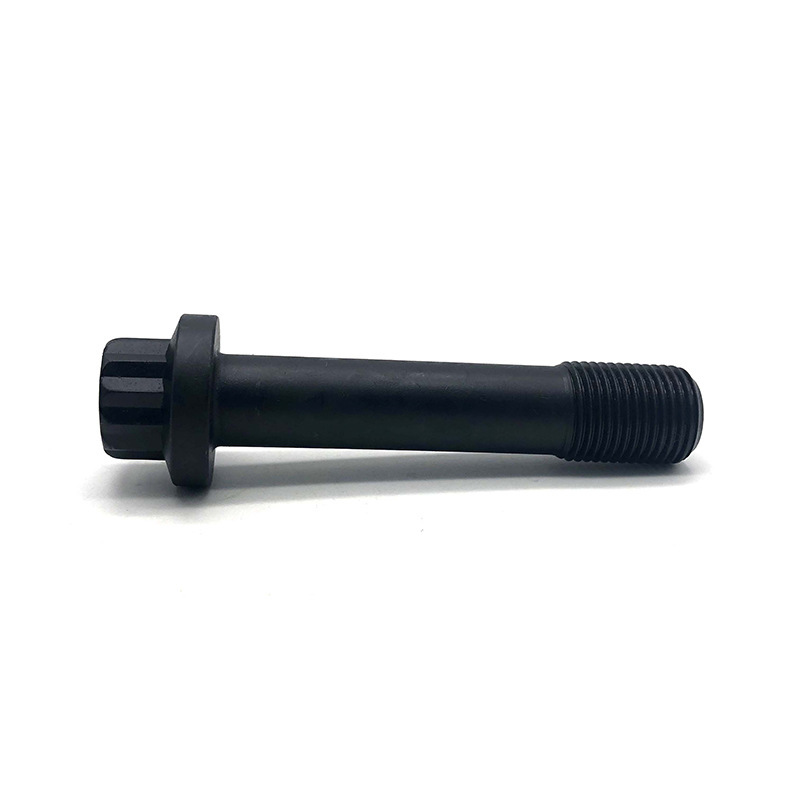

12 Spline Flange Screw

(3) Roostevaba teras

Roostevaba terase peamine eelis seisneb selle loomupärases korrosioonikindluses. Nende hulgas on 304 (A2) kõige levinum tüüp ja sobib toiduainete töötlemiseks ja üldiseks väliskeskkonnaks; samas kui 316 (A4) on loodud spetsiaalselt molübdeeni lisamisega, muutes 12 spline ääriku kruvi eriti sobivaks kõrge soolasisaldusega keskkondades ja väga söövitavates keskkondades, näiteks ookeanis, rannikualal või keemiatehastes jne.

(4) Spetsiaalne sulam

Spetsiaalsete sulamimaterjalide hulka kuuluvad Chrome-Moly, Ti, kõrge temperatuurikindlad sulamid, alumiiniumisulamid, messing jne. Need on loodud vastama klientide spetsiifilistele jõudlusnõuetele, nagu vastupidavus kõrgele temperatuurile, kerge kaal, juhtivus ja mittemagnetism. Peamiselt spetsiaalsete tööstusvaldkondade jaoks, nagu lennundus, võidusõidud, meditsiin, naftakeemia ja elektritööstus.

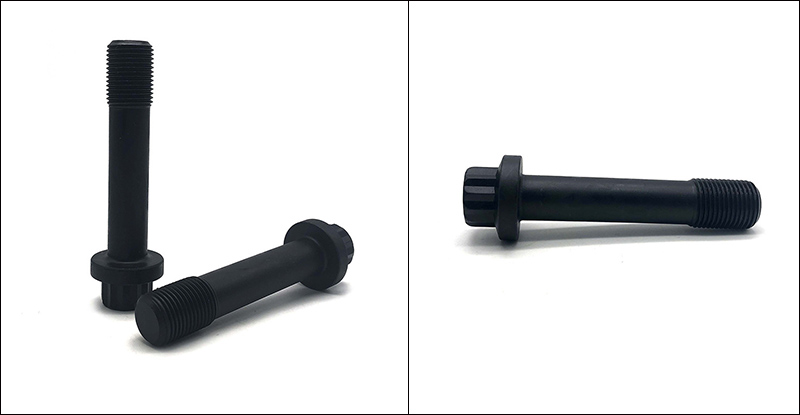

12 Spline Flange Screw

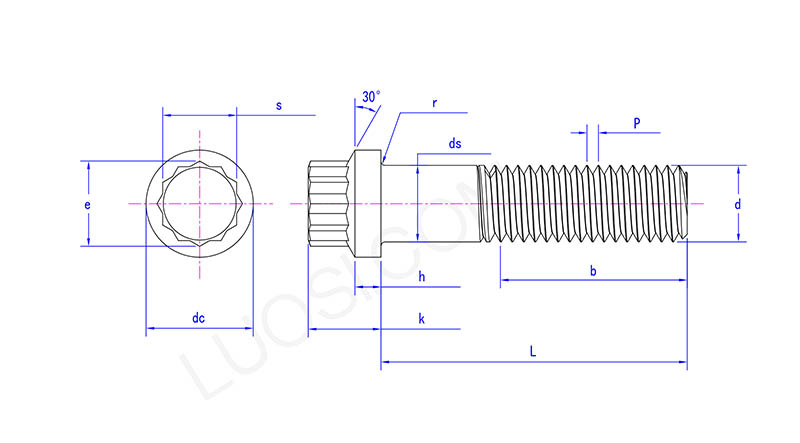

Esmasp	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
alalisvoolu max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
alalisvoolu min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

Jõudlusaste ja tõmbetugevus

Jõudlusaste on südamikunäitaja, mis määrab 12 spline ääriku kruvi tugevuse. Ühised jõudlusklassid ja neile vastavad tõmbetugevused on järgmised:

(1) 8,8 klass: minimaalne tõmbetugevus on ligikaudu 800 MPa (umbes 116 000 psi), mis jääb keskmise ja kõrge tugevuse vahemikku ja on kõige laialdasemalt kasutatav.

(2) 10,9 klass: minimaalne tõmbetugevus on ligikaudu 1000 MPa (umbes 145 000 psi), mis sobib stsenaariumide jaoks, mis nõuavad tugevaid ühendusi.

(3) 12,9 klass: minimaalne tõmbetugevus on ligikaudu 1220 MPa (umbes 177 000 psi), mis on legeerteraste seas üks kõrgemaid tugevustasemeid.

(4) Mandariini klass 5: tõmbetugevus on ligikaudu 120 000 psi, mis on samaväärne 8,8 metrilise klassiga.

(5) Ameerika standardklass 8: tõmbetugevus on ligikaudu 150 000 psi, mis vastab 10,9 metrilisele klassile.
