12 hambaga äärikuga poldid

Äärikuga 12 hambaga poldid sobivad sageli projektidele, mis nõuavad kindlaid ja libisemisvastaseid ühendusi. See võib pakkuda paremat pöördemomenti ja takistada poltide libisemist pingutamise ajal. Xiaoguo® tehases toodetud poldid vastavad MS 14157B-1978 teostusstandardile.

Saada päring

Tootekirjeldus

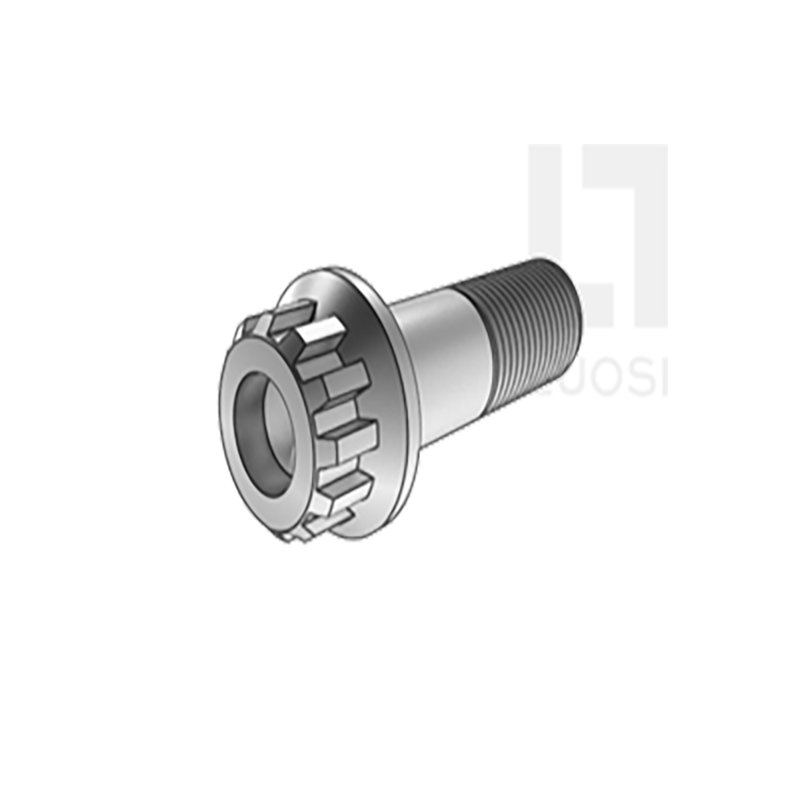

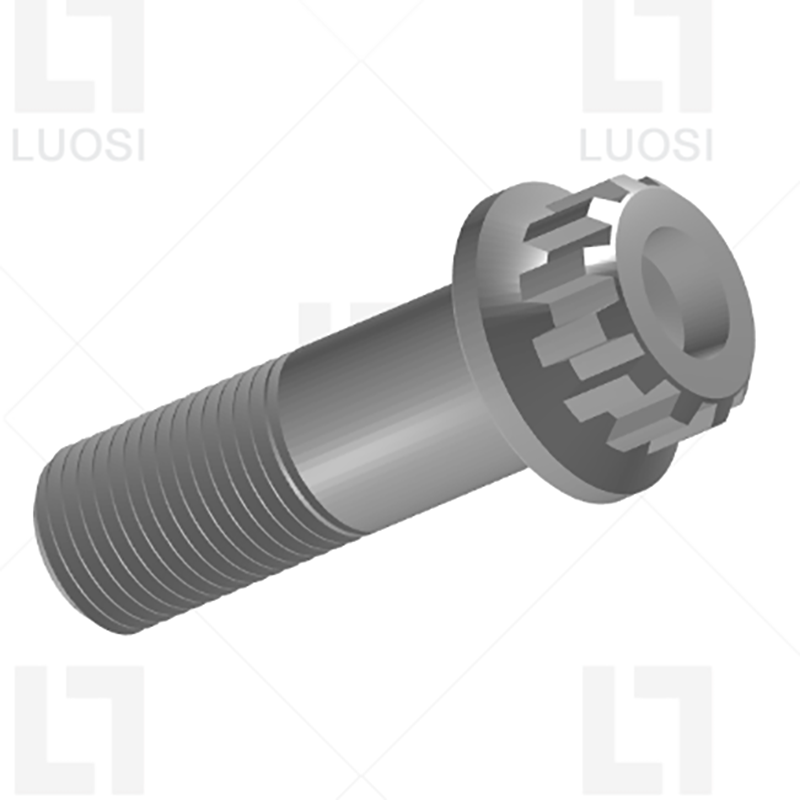

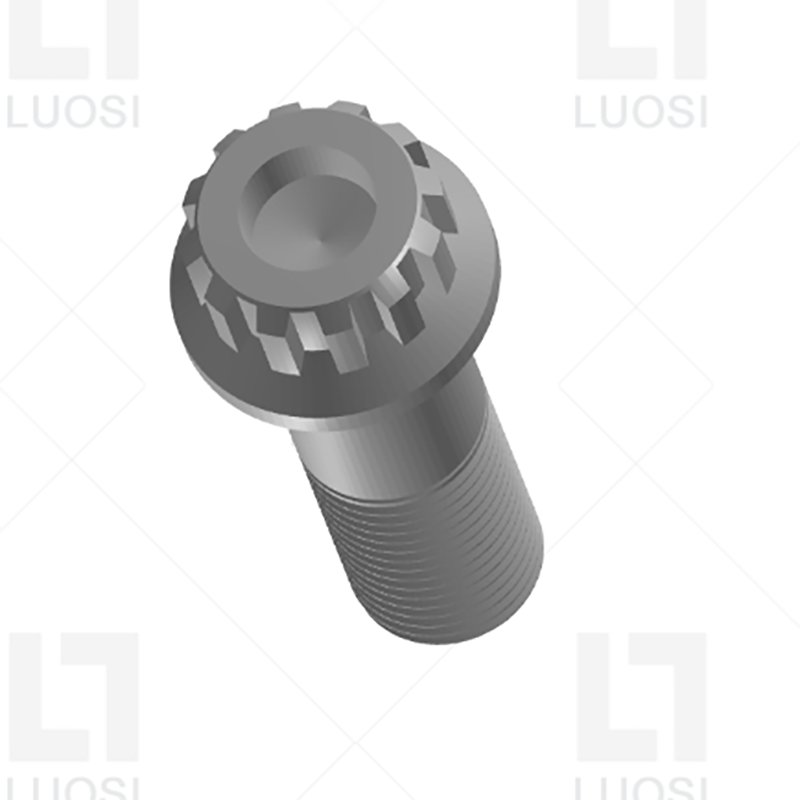

Äärikuga 12-hambalise spiraalpoldi pea on konstrueeritud 12-hambaga, mis sobivad tihedalt kokku sobiva mutrivõtmega. Selle allosas on äärik nagu tihend, mis võib suurendada kontaktpinda ühendatud materjaliga.

Toote omadused

Äärikuga 12-hambalistel poltidel on ainulaadne struktuur, mis koosneb 12-hambalisest äärikust. 12-hambaline spline annab rohkem jõu rakenduspunkte, muutes pingutamise täpsemaks ja sujuvamaks. Äärikud hajutavad survet, suurendavad ühenduse stabiilsust ja takistavad poltide lõdvenemist.

Neid polte saab ühendada tuuleturbiini laba juurega. Tera poldile mõjub tsentrifugaaljõud 20 tonni. See talub koormusi. Splainpea talub hüdraulilist pöördemomenti 1000 N·m. Äärik võib takistada komposiitmaterjali juure pragunemist mikroliikumise tõttu. Seda tuleb vahetada iga viie aasta tagant ja iga kahjustatud tera maksab koguni 250 000 USA dollarit.

12 hambaga spline poltide jaoks on vaja sobivaid spline kruvikeerajaid. Nad suudavad edastada tohutut pöördemomenti ilma eemaldamata, mis on palju parem kui kuuskantpoldid. Sisseehitatud äärik toimib sarnaselt tihendiga, nii et saate säästa lisakomponentide arvelt. See sobib väga hästi raskete seadmete hooldamiseks.

12 hambaga äärikuga polte ei ole lihtne rikkuda. Enamikul inimestel pole splainitööriistu. Äärikud võivad hoida polte fikseerituna vibratsiooni all ja neid kasutatakse avalikul masinal või raudteel, kus on vargusoht. Kõrge vibratsiooniga piirkondade jaoks (kompressorid, generaatorid) saab need kindlalt fikseerida. Splaini draiver ei tule välja. Sakilise ääriku valik võib pinda hammustada. Lukustusseibi pole vaja.

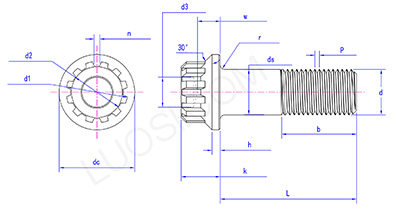

Toote parameetrid

Esmasp	1/4	5/16	3/8	7/16	1/2	9/16	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
alalisvoolu max	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
alalisvoolu min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
k max	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
k min	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
h min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
b min	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 max	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
d3 min	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w min	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
ds max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
ds min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 max	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
d1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 max	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
d2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n min	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
r max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
