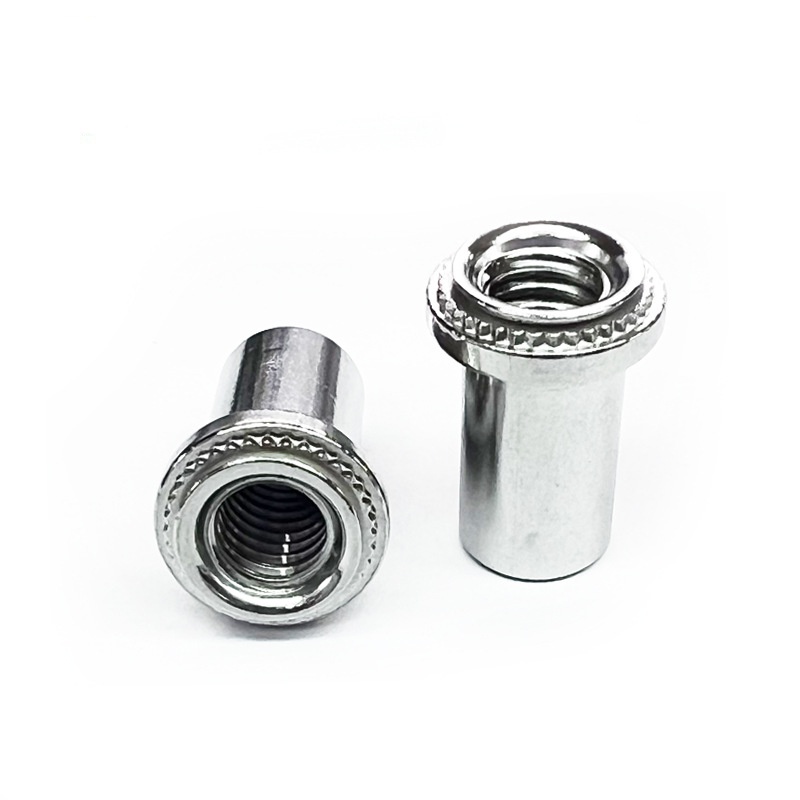

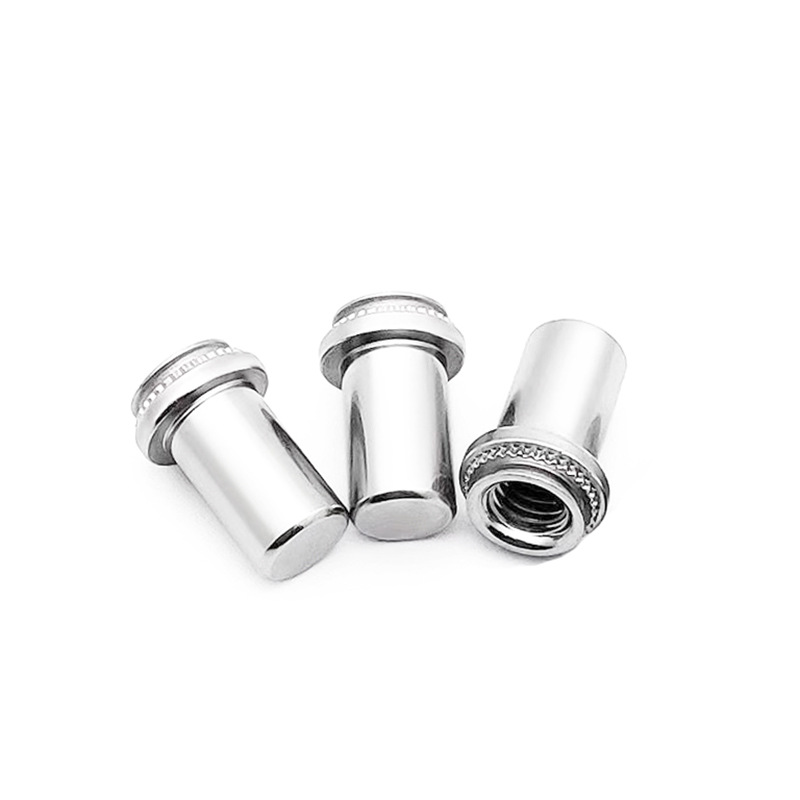

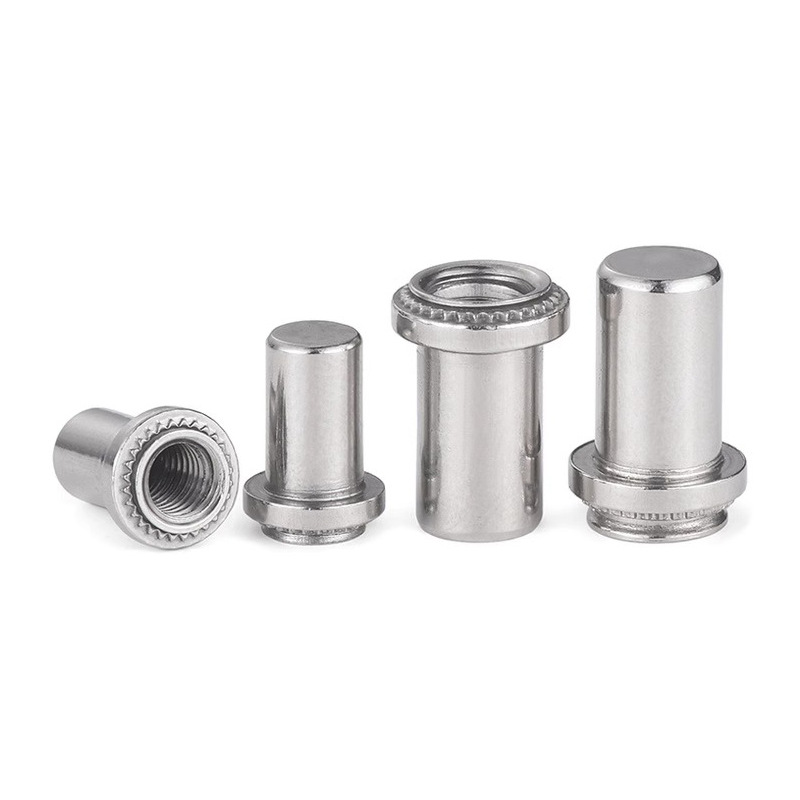

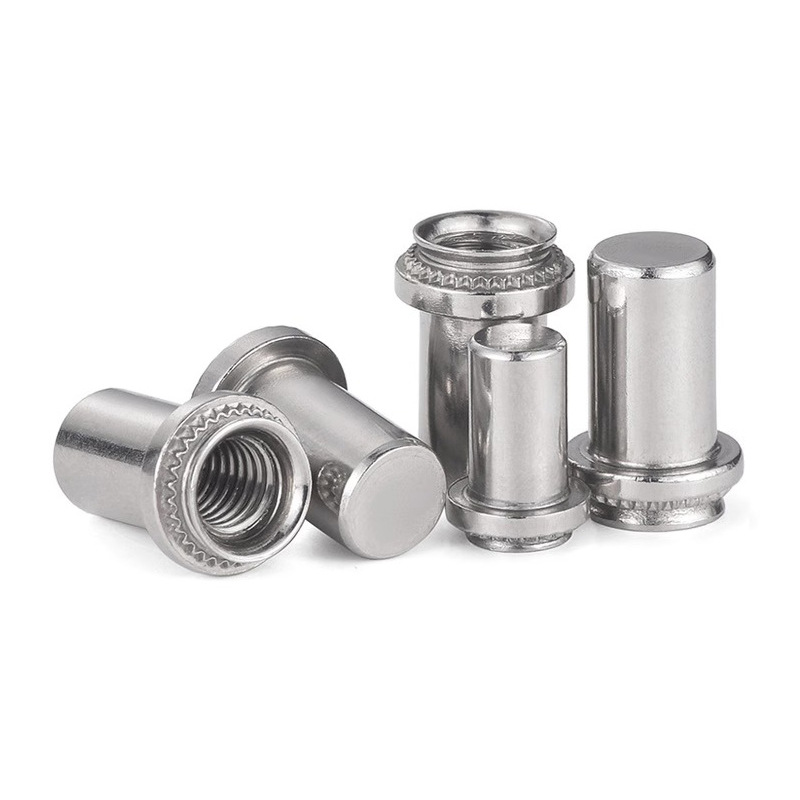

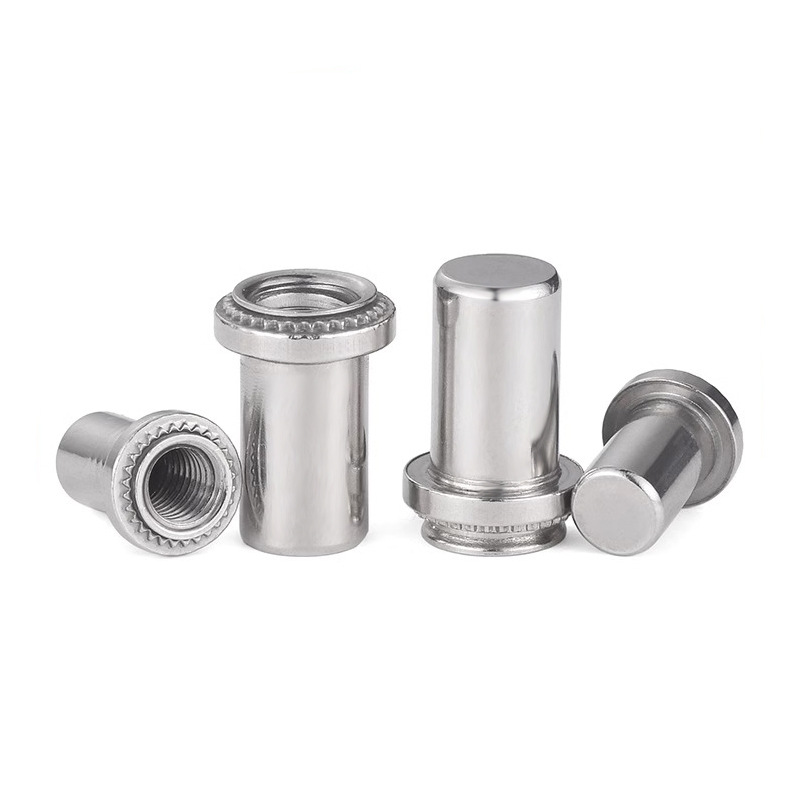

Süsinikterasest tihendusmutter

Kogenud insenerid toetavad Xiaoguo tootmisprotsesse.Kasutamise ajal deformeeritakse süsinikterasest tihendusmutter tööriistade abil püsivalt materjalideks, tagades tugeva, vibratsioonikindla ühenduse ilma keevitamist või keermestamist vajamata.

Mudel:QIB/IND B

Saada päring

Tootekirjeldus

Süsinikterasest tihendusmutrid on teatud tüüpi kinnitusdetailid, mida kasutatakse õhukeste plaatide või lehtmetallide ühendamiseks. Need on valmistatud süsinikterasest, kõvaduse suurendamiseks karastatud ja karastatud ning pind tsingitud või muul viisil korrosioonikindlaks muudetud.

Tihendusmutter on üsna lihtne, võite kasutada standardseid pneumaatilisi või hüdraulilisi klammerdamistööriistu. See toimib järgmiselt: esmalt asetage mutter eelnevalt augustatud auku, seejärel kasutage surve avaldamiseks stantsi ja stantsikomplekti. Matriit surub lehtmetalli ümber mutri kinnituskrae, moodustades ühe kiire sammuga tugeva mehaanilise luku.

Esmasp	M3-1	M3-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.5	0.5	0.7	0.7	0.8	0.8	1	1
ds max	3.84	3.84	5.2	5.2	6.35	6.35	8.75	8.75
alalisvoolu max	4.2	4.2	5.38	5.38	6.33	6.33	8.73	8.73
b min	5.3	5.3	7.1	7.1	7.1	7.1	7.8	7.8
h max	0.91	1.38	0.97	1.38	0.97	1.38	1.38	1.38
H max	9.85	9.85	11.45	11.45	11.45	11.45	14.55	14.55
H min	9.35	9.35	10.95	10.95	10.95	10.95	14.05	14.05
k max	8.5	8.5	9.8	9.8	9.8	9.8	12.7	12.7
d2 max	6.6	6.6	8.2	8.2	9	9	11.35	11.35
d2 min	6.1	6.1	7.7	7.7	8.5	8.5	10.85	10.85
d1	M3	M3	M4	M4	M5	M5	M6	M6

Tehnilised andmed:

Süsinikterasest tihendusmutrid määratakse põhimõõtude järgi: keerme suurus (nt M4, M5, M6 või 1/4"–20), kinnituskrae läbimõõt, kogukõrgus, tihendusseibi mõõtmed ja lehe paksuse vahemik, millega nad töötavad (nii minimaalne kui ka maksimaalne). Saate neid hankida standardsete meeter- või imperiaalkeermetega.

Nende klammerdamise tugevust (kui hästi nad peavad vastu väljatõukamisele või lahti keeramisele) testitakse tööstusstandarditega (mõelge ISO, DIN, IFI). Õige suuruse valimine on suur asi, see tagab, et tihend püsib ja mutter on töö jaoks piisavalt tugev.

Soovitatavad installietapid:

Süsinikterasest tihendusmutri paigaldamiseks vajate spetsiaalset kinnitustööriista ja stantsikomplekti, mis vastavad täpselt mutri suurusele. Kõigepealt asetage mutter lehtmetallis olevasse auku. Seejärel rakendab tööriist kontrollitud survet, mis paneb mutri juhtelemendi ja rõnga vajuma ümbritsevasse metalli. See külmvormimisprotsess lukustab roostevabast terasest mutri lõplikult oma kohale ja surub samal ajal sisseehitatud tihendusseibi vastu paneeli. Nii luuakse lekkekindel tihend, mis muudab need mutrid ainulaadseks.
