DIN 571 Hex hHad Lag kruvid

Xiaoguo®I enimmüüdud DIN 571 kuuskantpeaga kruvid – vastupidavad jämekeermega ja kuuskantpeaga poldid mutrivõtme keeramiseks. Keermeta vars tõmbab liitekohad pingule. Ostke hulgitellimuste puhul allahindlust.

Saada päring

Tootekirjeldus

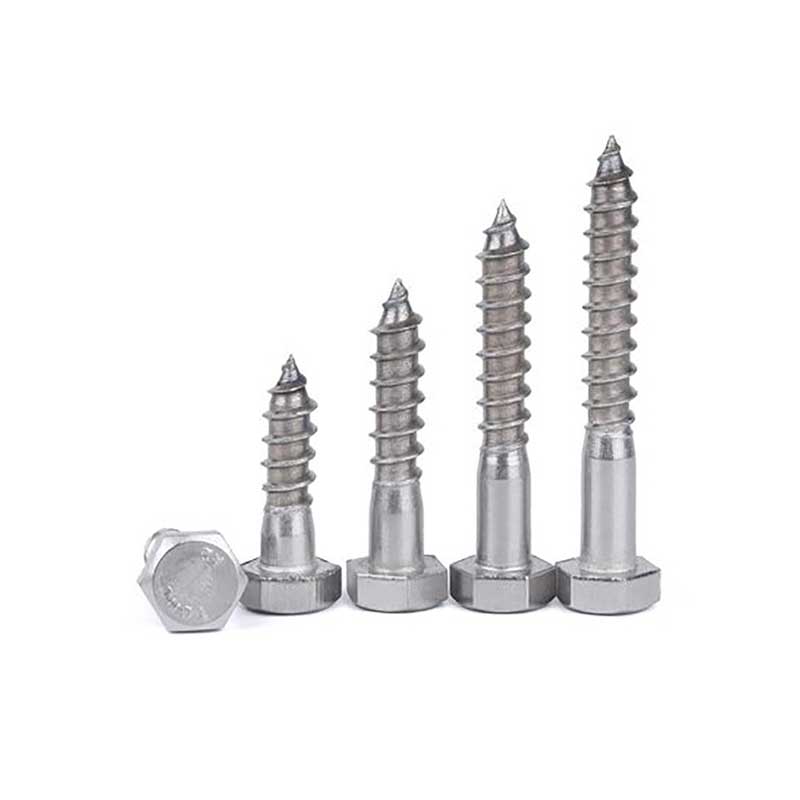

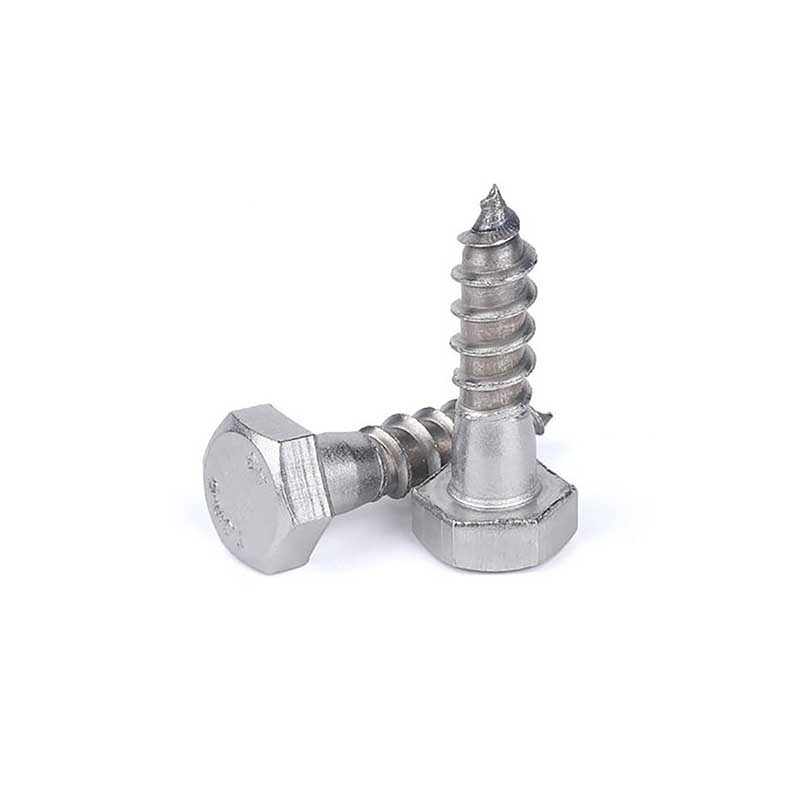

A DIN 571 kuuskantpeaga lagkruvid tootja XiaoGuo on vastupidav isekeermestav kinnitus, millel on kuusnurkne pea, jämedate hammastega keermestatud vars ja otsas kooniline ots. Pea vastaskülgede mõõtmed vastavad standardspetsifikatsioonidele. Seda saab kasutada pesavõtmega, otsmutrivõtmega või reguleeritava mutrivõtmega. Keermeprofiil on sügav ja samm lai. Tavaliselt on see osaline niit, mille pea lähedal on ilma keermeteta sektsioon, mida kasutatakse metalldetailide või raskete seadmete kinnitamiseks puitalusele.

Kasutamisel tuleb puidule eelnevalt puurida juhtaugud ja seejärel DIN 571 kuuskantpeaga kruvid sisse keerata. Keermete ja puidukiudude vaheline mehaaniline blokeerimine tekitab kõrge tõusu- ja nihkekindluse. Materjaliks on tavaliselt süsinikteras või roostevaba teras. Süsinikterasest materjalid vajavad tavaliselt pinnatöötlust.

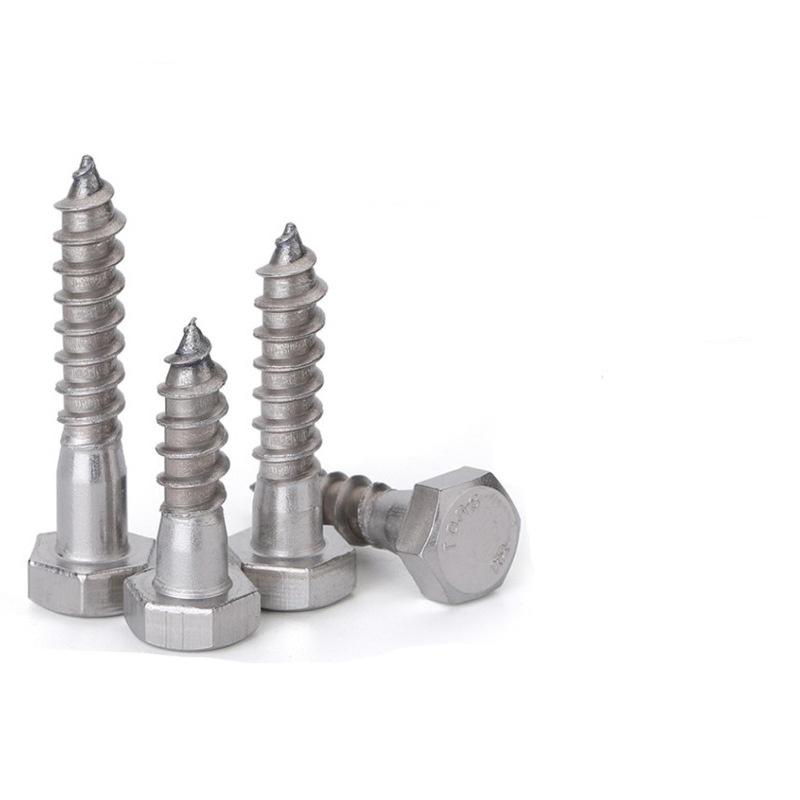

DIN 571 Hex hHad Lag Screws

Struktuuri esitlus

DIN 571 kuuskantpeaga kruvid on kinnitusdetailid, mis on spetsiaalselt loodud tugevate puiduühenduste jaoks. Nende struktuur koosneb kolmest osast: pea, varras ja ots. Need osad töötavad koos, et saavutada ülitugev ankurdus.

1.Pea struktuur

Pea on standardse kuuskantkujuline, suuruses DIN 571. Selle kõrgus on ligikaudu 60–70% keerme läbimõõdust. See kuusnurkne kuju võimaldab panna sellele suure pöördemomendi ilma libisemiseta. Pea põhi on tasane ja tavaliselt peaksite sellega kasutama tasast seibi. See levitab survet ja hoiab ära pea puidu sisse tõmbamise.

2.Varda ja keerme struktuur

Keermed on jämedad puitniidid, mille vahekaugus on palju suurem kui tavalistel meeterkeermetel. Need ei jookse kuni peani – ülaosas on sile osa, umbes kolmandik kuni pool kruvi pikkusest. Keermehari on üsna terav ja juur on ümar. See aitab puidukiududeks lõigata ja väldib nõrku kohti. Sile vars on keermega sama läbimõõduga või veidi väiksem.

3. Otsa struktuur

Ots on koonusekujuline, nurgaga umbes 30–45 kraadi. See pole eriti terav – pigem kergelt nüri. Kui käivitate selle eelnevalt puuritud auku, juhib ots DIN 571 kuuskantpeaga kruvid otse sisse, nii et see ei läheks kõveraks. Okaspuidu puhul võib ots kiude pisut kõrvale lükata ja aidata sellel ise käivituda. Kuid lehtpuidust see peamiselt ainult juhib – peate ikkagi puurima juhtaugu.

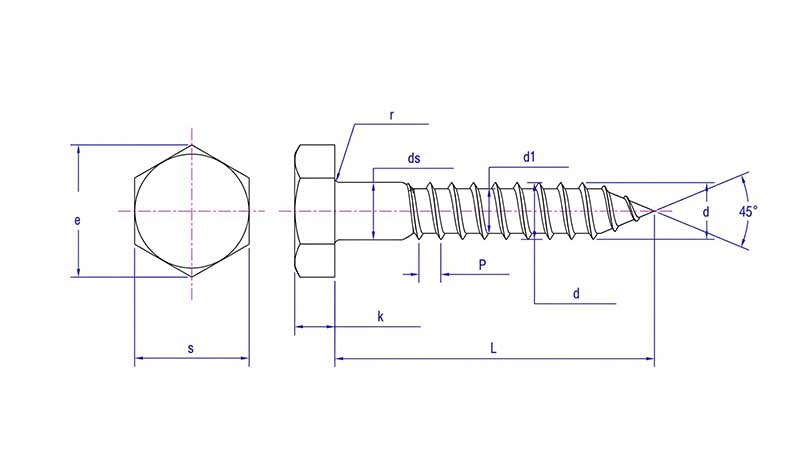

DIN 571 Hex hHad Lag Screws

Esmasp	#10	1/4	5/16	3/8	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4
P	11	10	9	7	6	5	4.5	4	3.5	3.25	3.25
d max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
d min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.1	1.223
d1 max	0.122	0.177	0.228	0.268	0.374	0.473	0.582	0.686	0.784	0.892	1.017
d1 min	0.107	0.16	0.21	0.25	0.354	0.453	0.562	0.665	0.76	0.867	0.987
ds max	0.199	0.26	0.324	0.388	0.515	0.642	0.768	0.895	1.022	1.149	1.277
ds min	0.178	0.237	0.298	0.36	0.482	0.605	0.729	0.852	0.976	1.098	1.223
s max	0.281	0.438	0.5	0.562	0.75	0.938	1.125	1.312	1.5	1.688	1.875
s min	0.271	0.425	0.484	0.544	0.725	0.906	1.088	1.269	1.45	1.631	1.812
e max	0.323	0.505	0.577	0.65	0.866	1.083	1.299	1.516	1.732	1.949	2.165
e min	0.309	0.484	0.552	0.62	0.826	1.033	1.24	1.447	1.653	1.859	2.066
k max	0.14	0.188	0.235	0.268	0.364	0.444	0.524	0.604	0.7	0.78	0.876
k min	0.11	0.15	0.195	0.226	0.302	0.378	0.455	0.531	0.591	0.658	0.749
r max	0.03	0.03	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03
