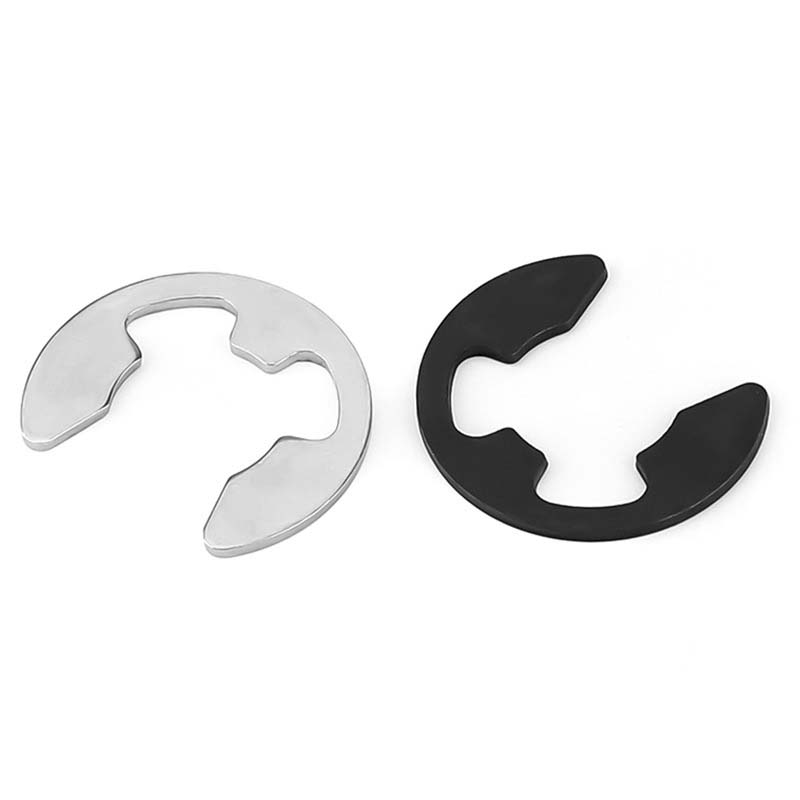

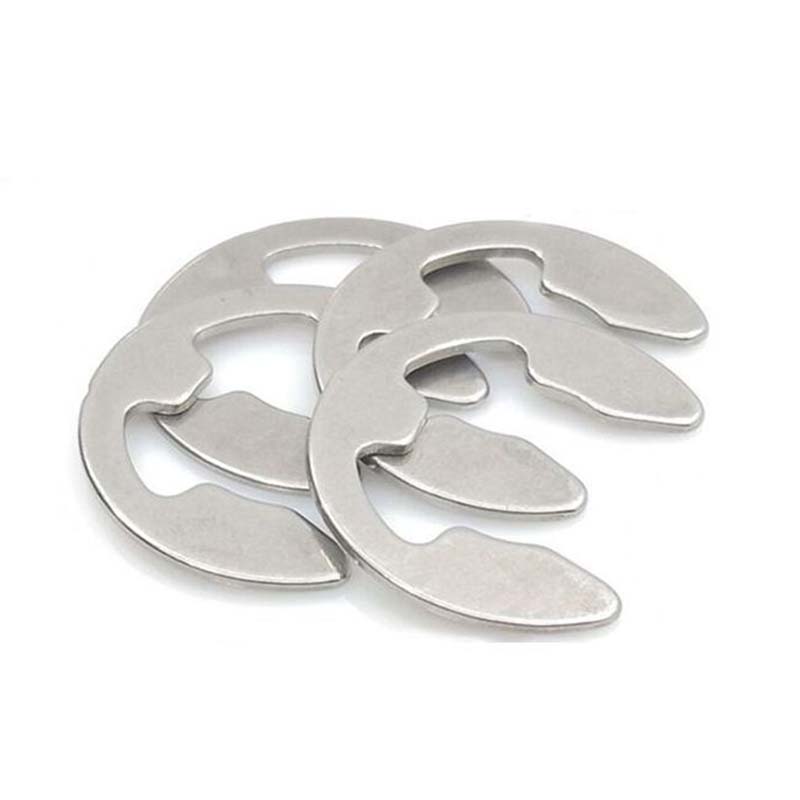

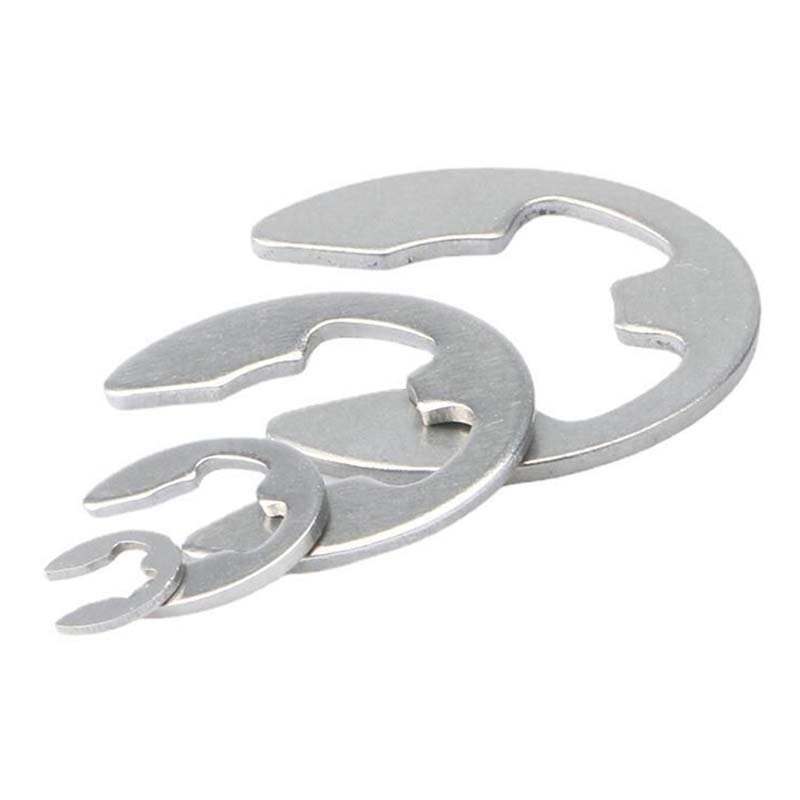

E tüüpi Snap Ring

E-tüüpi kinnitusrõngaid kasutatakse tavaliselt mehaanilistes süsteemides, et vältida laagrite, hammasrataste või võllide aksiaalset liikumist. Kliendid usaldavad Xiaoguo® konkurentsivõimelise hinna tõttu, ilma et see kahjustaks materjali vastupidavust.

Mudel:DIN 6799-1981

Saada päring

Tootekirjeldus

See E-tüüpi kinnitusrõngas on sisemine kinnitusrõngas, mis on erinevatest materjalidest, mis sobivad erinevatele töödele. Roostevabast terasest tüübid, nagu 304 või 316, sobivad hästi märgade või kemikaalidega raskete ruumide jaoks. Kõvem 410-klassi teras peab kulumisel paremini vastu. Süsinikterasest rõngad on odavamad, kuid siiski tugevad, eriti roostekindla kattega. Berülliumvask sobib elektritööde või tuleohtlike piirkondade jaoks, kuna see ei tekita sädemeid. Plastikust (nagu nailon) peavad vastu kemikaalidele ja vähendavad kergemate seadistuste korral müra. Tõeliselt karmide tehaste jaoks harjuvad tugevamad metallid, nagu Hastelloy® või Monel®. Enamikku neist materjalidest kontrollitakse ohutuse ja keskkonnakaitse eeskirjade järgimise (nt RoHS) suhtes, seega on need reguleeritud tööstusharude jaoks sobivad.

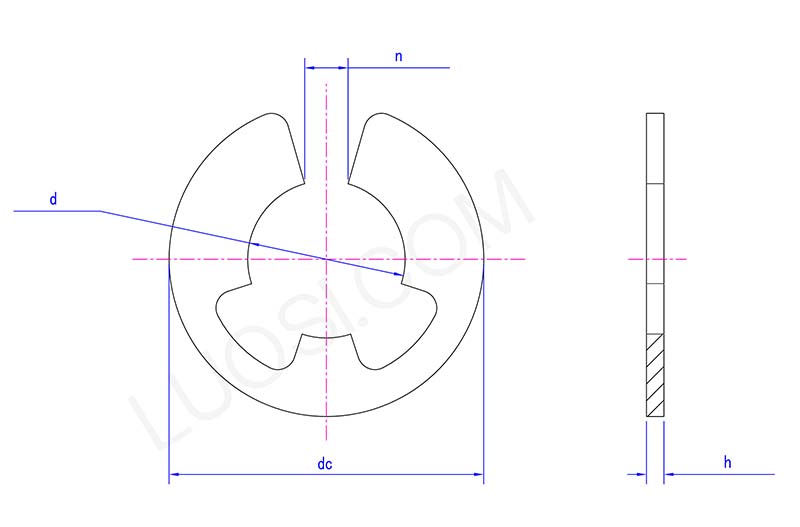

E type snap ring Structure diagram

Esmasp	Φ5	Φ6	Φ7	Φ8	Φ9	Φ10	Φ12	Φ15	Φ19	Φ24	Φ30
d max	5	6	7	8	9	10	12	15	19	24	30
d min	4.925	5.925	6.91	7.91	8.91	9.91	11.89	14.89	18.87	23.87	29.87
h max	0.72	0.72	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
h min	0.68	0.68	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n max	4.158	5.308	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
n min	4.062	5.212	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
alalisvoolu max	11.3	12.3	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6

Regulaarne ülevaatus ja hooldus

Et E-tüüpi kinnitusrõngad kauem kestaksid, kontrollige neid aeg-ajalt rooste, pragude või painde suhtes, eriti raskesti kasutatavate masinate puhul. Hoidke nende sooned puhtad, et mustus ei segaks nende sobivust. Kui hõõrdumist on palju, lisage määret, mis aitab asjadel sujuvamalt libiseda.

Paigaldamisel vältige nende liigset venitamist või liiga tugevat pigistamist, mis aja jooksul rõngast nõrgestab. Kui märkate kahjustusi, vahetage need välja. Hoidke lisatarvikuid kuivas kohas (mitte liiga kuumas ega külmas), et vältida materjali lagunemist. Ohutumaks käsitsemiseks kasutage rõngastange.

Keskkonnategurite mõju

K: Kuidas mõjutavad keskkonnategurid, nagu temperatuur või niiskus, sisemise kinnitusrõnga jõudlust?

V: Kui valite vale materjali, võib kõrge kuumus või niiskus E-tüüpi kinnitusrõnga sassi ajada. Süsinikterasest rõngad (tugevamad) roostetavad märgades kohtades, kui neil pole roostekindlat katet. Roostevaba teras (nagu tavalised 304/316 klassid) talub hästi niiskust, kuid hakkab üle 400 °C juures tugevust kaotama. Mõned roostevabad terased või erimetallid jäävad külmumistemperatuuril elastseks. Kui tegemist on kemikaalidega, nagu happed või lahustid, valige mittereaktiivne kate (nt teflon).

Meil on professionaalne meeskond, kes oskab sobivat soovitadatooteidpõhinevad kasutusstsenaariumidel ja -nõuetel ning pakuvad ka kohandatud teenuseid.

Toote spetsifikatsioonid ja klassid

E-tüüpi Snap Ringil on selged spetsifikatsiooniklassid, mis vastavad erinevatele rakendusvajadustele, ja spetsifikatsioonid määravad peamiselt suurus, materjal ja kandevõime. Suuruse osas hõlmavad peamised parameetrid siseläbimõõtu, välisläbimõõtu ja paksust, standardklasside puhul on tavaline siseläbimõõt vahemikus 3 mm kuni 50 mm. Need suurused on loodud vastama mehaaniliste sõlmede tavalistele võlli ja avade mõõtmetele. Materjaliklassid jagunevad põhimaterjali alusel, näiteks süsinikterase klass (SWRM12) ja roostevaba terase klass (SUS304, SUS316), kus süsinikterase klassid on mõeldud üldiste koormusstsenaariumide jaoks ja roostevaba terase klassid korrosioonikindlate nõuete jaoks. Kandvad klassid klassifitseeritakse vastavalt maksimaalsele aksiaalkoormusele, mida nad suudavad taluda, madala astmega (kuni 500 N) väikese koormusega seadmetele, nagu väikesed mootorid, ja kõrge kvaliteediga (üle 2000 N) raskete masinate, näiteks autode käigukastide jaoks. Iga spetsifikatsiooni klass on märgitud toote pakendile ja kasutajad peavad valima sobiva kvaliteedi, lähtudes konkreetsetest koostenõuetest ja töötingimustest.
