A-klassi nelinurkse peaga masinapolt

Laos oleval Xiaoguo® klassi A nelinurkse peaga masinapolt on ruudukujuline ja ruudukujuline. Need võivad saavutada mehaanilise väändevastase lukustuse, mis võib teatud töökeskkondades tõsta ohutust.

Saada päring

Tootekirjeldus

A-klassi kandilise peaga masinapolt on ruudukujulise peaga kinnitusdetail. See koosneb ruudukujulisest peast ja keermestatud vardaosast. Seda kasutatakse tavaliselt koos nelinurksete või kuuskantmutritega või saab otse keermestatud aukudesse kruvida. Ruudupeaga poldid olid 19. sajandist 20. sajandi alguseni peavoolu kinnitusdetailid. Neid kasutati laialdaselt infrastruktuuri ehitamisel, nagu sillad ja raudteed, kuna need on kergesti sepistavad ja suurepärased väändevastased omadused. Tänapäeval mängib see tänu oma ainulaadsetele disainieelistele rolli rasketehnika, raudteerööbaste, seadmete hoolduse ja vanaaegsete hoonete restaureerimisel.

Grade A Square Head Machine Bolt

Struktuuriomadused

A-klassi nelinurkse peaga masinapoldi struktuuriomaduste kokkuvõte: geomeetriliste tunnuste ja funktsionaalse disaini vaheline seos.

Konstruktsioonikomponendid Põhifunktsioonid Põhifunktsioonid

Pea Ruudukujuline, laiad vastasküljed, suur kõrgus. Tagab suure pöördemomendi ülekande, libisemisvastase funktsiooni, sõbraliku pimedate kokkupanemiseks ja mugava märkide trükkimiseks.

Kael Lamekael (pöörlemisvastane), äärik (laager), lühike tihvt (juhtimine) Mehaaniline pöörlemisvastane, tooriku pinda kaitsev, pimeaugu juhtimine

Võlliosa Osaliselt keermestatud (sile võlli osa) Peab vastu nihkekoormusele, tagab täpse positsioneerimise ja väldib pingete koondumist keermes

Keermestatud osa Peamiselt jämedad hambad, tolerants 6g. Kõrge tugevusega ühendus, mis töötab usaldusväärselt mutriga.

Otsa tüüp Lame ots / faasitud ots / silindriline ots Sobib erinevate paigaldustingimuste jaoks

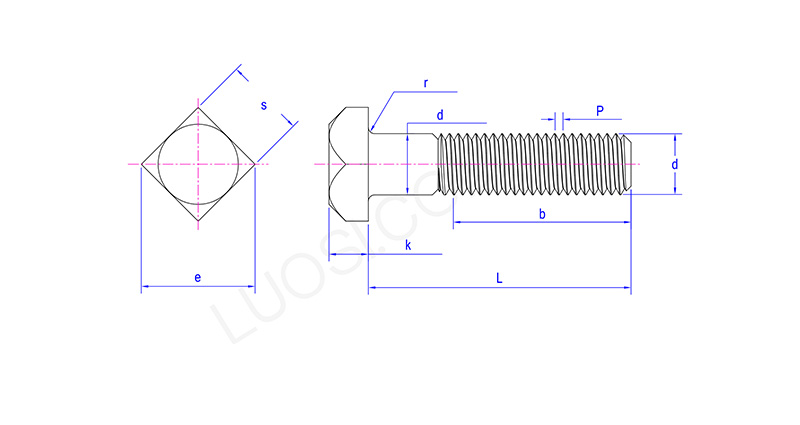

Grade A Square Head Machine Bolt

Esmasp	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
ds max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s max	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k max	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k min	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Ettevalmistused enne kasutamist

Enne A-klassi nelinurkse peaga masinapolti kasutamist soovitame teil need üksused üle vaadata.

(1) Kinnitage poldi spetsifikatsioonide vastavust

Keerme spetsifikatsioon: veenduge, et ruudukujulise peaga poldi keerme läbimõõt ja samm on täpselt samad, mis vastava mutri või keermestatud avaga.

Pikkuse valik: poldi pikkus peaks olema selline, et pärast mutri pingutamist jääks poldi otsa 2 kuni 3 terviklikku keerme.

Pea külje mõõtmed: veenduge, et kandilise pea laius vastaks kasutatud mutrivõtme ava suurusele.

Tugevusaste: valige vastavalt vajadusele sobiv hinne.

(2) Kontrollige töödeldava detaili avade asukohti

Ümmargune auk vs ruudukujuline auk: tavalised kandilise peaga poldid võivad läbida ümmarguse augu. Kui aga on vaja pööratavust, tuleb töödeldavale detailile teha ruudukujulise augu jaoks eelnevalt puuritud paigalduspind, mis võimaldab sisestada kandilise pea kaela.

Läbimõõdu tolerants: ümmarguse augu läbimõõt peaks olema 0,5–1,0 mm suurem kui poldi varre läbimõõt.

Ava nurga ümardamine: kui A-klassi nelinurkse peaga masina poldipea peab täielikult kleepuma tooriku pinnaga, tuleb auk ümardada või süvistada.

(3) Puhastamine ja määrimine

Eemaldage keermetelt õliplekid, rauaviilud, vanad katted ja muu praht.

Roostevabast terasest materjalide või kõrge temperatuuriga keskkondade puhul on soovitatav kanda keermetele adhesioonivastast ainet või molübdeendisulfiidi määrdeainet.

Tavaliste süsinikterasest poltide puhul võib hõõrdeteguri vähendamiseks peale kanda väikese koguse õli.
