Tööstusharu standardsed kinnitusrõngad

Tööstusharu standardsed kinnitusrõngad on kinnitusdetailid, mis on ette nähtud paigaldamiseks soonde, et hoida komponente kindlalt võllil või ava sees, ning Xiaoguo® säilitab tugeva tarneahela, et tagada sujuv toimimine ja tarnimine tootjatele.

Mudel:DIN 73130-1989

Saada päring

Tootekirjeldus

Tööstusharu standardseid kinnitusrõngaid kasutatakse sageli autode jõuülekannetes, kosmosesüsteemides ja tööstuslikes masinates – peamiselt seetõttu, et need hoiavad osi hästi paigal.

Need asjad on olulised laagrite, hammasrataste ja muude osade hoidmisel võllidel või korpuste sees. See versioon ühendab need kaks lauset ja kasutab selliseid tegusõnu nagu "lihtsustada" ja "tagama". Keel on lühike ja ladus ning sobib enamiku tehniliste dokumentide jaoks.

Kasutusea pikendamiseks on kõrge süsinikusisaldusega teras ja roostevaba teras kaks materjali, mida tootjad tootmisprotsessis tavaliselt kasutavad. Tööstusstandarditele vastavad Snap-rõngad on samuti üsna paindlikud – need võivad töötada keskkondades, kus asjad liiguvad kiiresti või lähevad väga kuumaks.

Toote üksikasjad

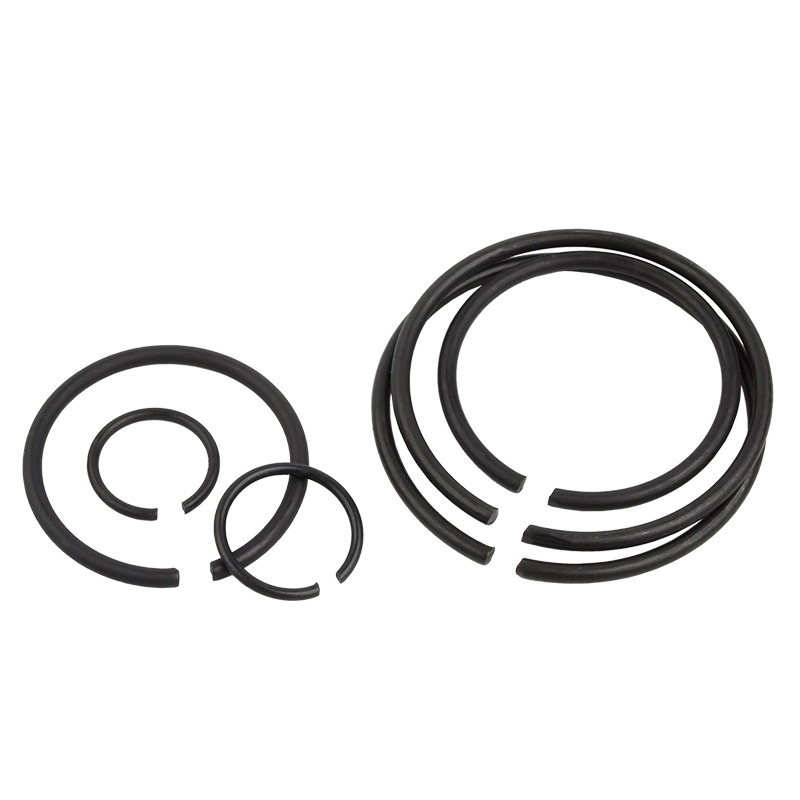

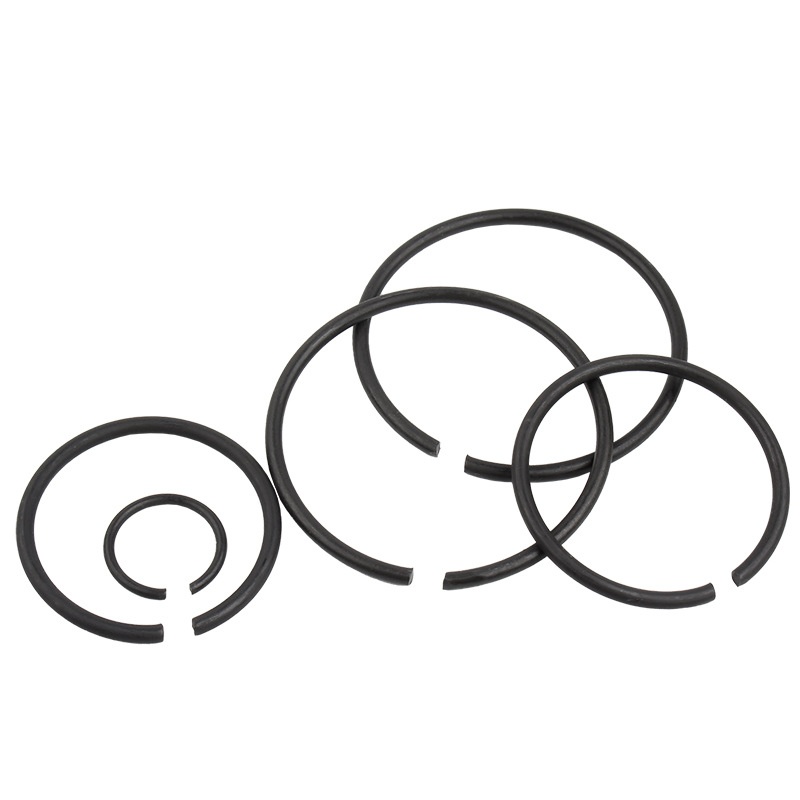

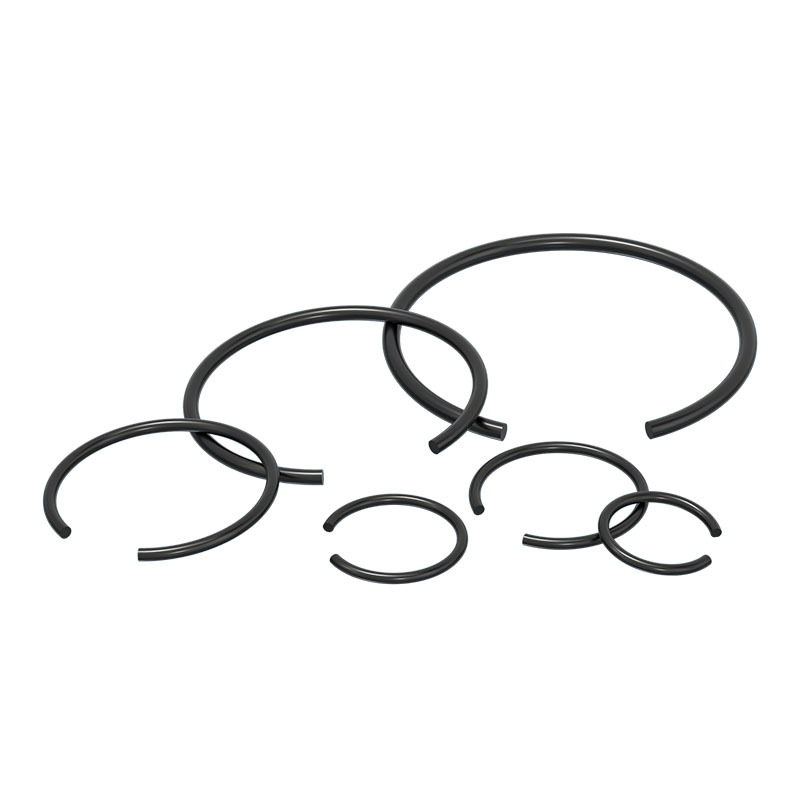

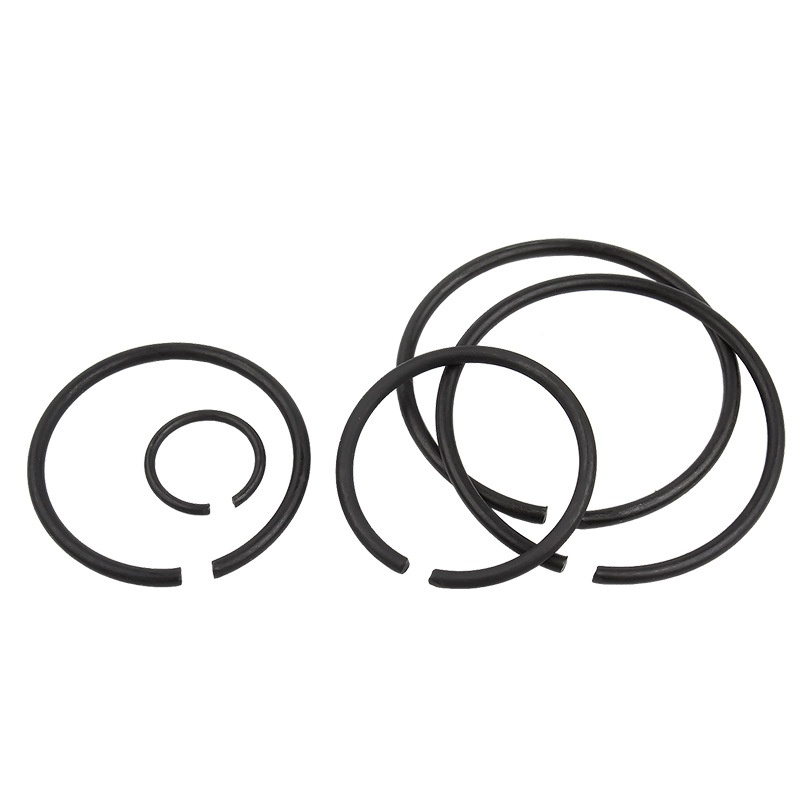

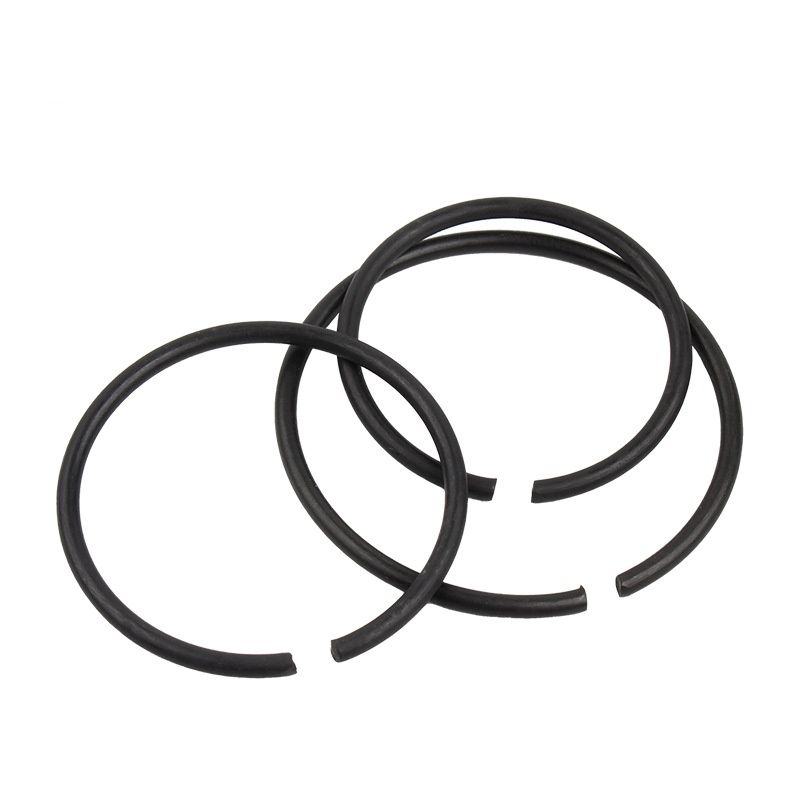

Industry Standard Snap Rings on ümmarguse või poolringikujulise välimusega, lahtiste otstega. See disainifunktsioon parandab oluliselt kandmise ja eemaldamise mugavust ning suudab igapäevases kasutuses tõhusamalt täita kandmise ja mahavõtmise vajadusi.

Et saavutada tihe sobivus sihtsoonega, on nende ristlõige (pärast lõikamist nähtav kuju) spetsiaalselt projekteeritud ja toodetud. Tavalised kujundid, nagu ristkülikukujulised või ümarad servad, võivad istuvust tõhusalt parandada.

Neid on ka igasuguses suuruses: pisikesi täppistööriistade jaoks ja suuri raskeveokite masinate jaoks.

Nende disain on lihtne, kuid töötab hästi – nad ei võta palju ruumi, kuid pakuvad siiski tugevat radiaalset tuge (see on keskelt väljuv tugi, et osad ei liiguks).

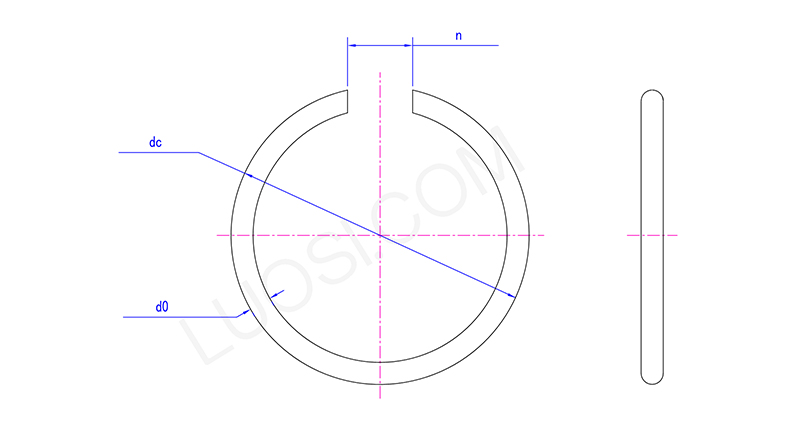

Esmasp	Φ15	Φ18	Φ20	Φ22	Φ24	Φ25	Φ26	Φ28	Φ30	Φ32	Φ55
d0 max	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
d0 min	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
alalisvoolu max	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
alalisvoolu min	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n max	1.5	2	2	2	2	2	2	2	2	2	2
n min	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

Kasutatud materjalid

Meie standardsed tööstusharu standardsed kinnitusrõngad on valmistatud kõrge süsinikusisaldusega vedruterasest, et tagada suurepärane tugevus ja vastupidavus. Suurepärase korrosioonikindluse tagamiseks pakume roostevabast terasest (nt 302/304) ja muudest materjalidest (nt fosforpronksist) tööstuse standardseid kinnitusrõngaid, mis tagavad pikaealisuse karmides keskkondades.
