Madala profiiliga kettakujuline vedru

Madala profiiliga kettakujuline vedru on koonusekujuline rõngakujuline mehaaniline komponent. Täppisvedrude pühendunud tarnijana kavandab Xiaoguo® insenerimeeskond selliseid ketasvedrusid, mis annavad piiratud ruumides ühtlase jõu.

Mudel:75LB

Saada päring

Tootekirjeldus

Elektritootmisturbiinides kasutatakse poltühendustes madala profiiliga kettakujulisi vedruseibe. Need suudavad temperatuurimuutustega pinget stabiilsena hoida, tagades sellega, et ühendusdetailid ei lõdvene.

Üks nende põhiomadusi on see, et nad suudavad tekitada võimsa jõu isegi väga väikeses aksiaalses ruumis. Toodame neid seibe suurtes kogustes, seega on meie hinnad väga konkurentsivõimelised. Kui tellite rohkem kui 3000 ühikut, saate nautida 7% allahindlust. Tavaliselt kasutame vaikimisi sinist pulbervärvi – nii on neid lihtne tuvastada.

Transpordiks on meil kaks võimalust: kiirvedu (kui vajate kiiret kohaletoimetamist) või meretransport (kuluefektiivsem). Igal kevadel läbib suuruse ja materjali kontrolli ning edastame teile ka vajalikud katseprotokollid.

Toote üksikasjad

Madala profiiliga kettakujulisi vedrusid kasutatakse täppismeditsiiniseadmetes, nagu kirurgilised robotid ja siirdatavad seadmed. Nendes kohtades on vähe ruumi ja jõu suurust tuleb hoida konstantsena. Just need vedrud mängivad rolli.

Valmistame neid vedrusid hoolikalt 316L roostevabast terasest ja muudest standarditele vastavatest bioühilduvatest materjalidest, et tagada toote jõudlus ja ohutus. Nende pinnad on samuti elektropoleeritud. Meie hinnakujundus on suunatud meditsiinitööstusele. Kui olete sertifitseeritud originaalseadmete tootja (OEM), saate nautida ka allahindlust.

Transpordime neid vedrusid tolmuvabas pakendis ja kasutame prioriteetseid lennuteenuseid, et tagada nende kiire kohaletoimetamine. Kvaliteedikontroll on siin väga oluline – iga silindrilise vedru võtmemõõtmeid ja pinna siledust kontrollitakse 100%. Samuti vastavad need rangelt ISO 13485 standardile.

Low Profile Disc Shaped Spring

Plaadikujuline kevadine standardversioon

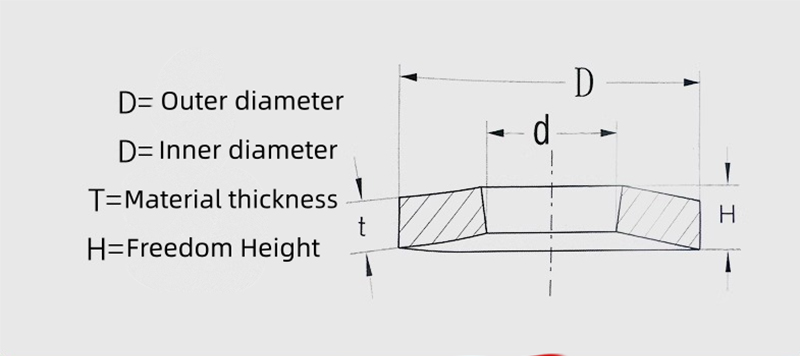

	Geomeetriline parameetrid				Mehaaniline omadused				Kaal
	Geomeetriline parameetrid				f = 0,50 h f = 0,75 h				Kaal
	D	d	t	h/t	F	P	F	P	kg/100
C	8.0	4.2	0.20	0.45	0.125	33	0.188	39	0.06
B	8.0	4.2	0.30	0.55	0.125	89	0.188	118	0.09
A	8.0	4.2	0.40	0.65	0.100	147	0.150	210	0.11
C	10.0	5.2	0.25	0.55	0.150	48	0.225	58	0.11
B	10.0	5.2	0.40	0.70	0.150	155	0.225	209	0.18
A	10.0	5.2	0.50	0.75	0.125	228	0.188	325	0.22
D	12.0	6.2	0.60	0.95	0.175	394	0.262	552	0.39
C	12.5	6.2	0.35	0.80	0.225	130	0.338	151	0.25
B	12.5	6.2	0.50	0.85	0.175	215	0.262	293	0.36
A	12.5	6.2	0.70	1.00	0.150	457	0.225	660	0.51
C	14.0	7.2	0.35	0.80	0.225	106	0.338	123	0.31
B	14.0	7.2	0.50	0.90	0.200	210	0.300	279	0.44
A	14.0	7.2	0.80	1.10	0.150	547	0.225	797	0.71
C	16.0	8.2	0.40	0.90	0.250	131	0.375	154	0.47
B	16.0	8.2	0.60	1.05	0.225	304	0.388	410	0.70
A	16.0	8.2	0.90	1.25	0.175	697	0.262	1013	1.05
C	18.0	9.2	0.45	1.05	0.300	185	0.450	214	0.68
B	18.0	9.2	0.70	1.20	0.250	417	0.375	566	1.03
A	18.0	9.2	1.00	1.40	0.200	865	0.300	1254	1.48

Kui vajate muid andmeid, võtke meiega ühendust. Pakume teile üksikasjalikumaid parameetreid.

KKK

K: Millistes rakendustes on vedru kõige sobivam?

V: Madala profiiliga kettakujuline vedru sobib ideaalselt suure koormuse ja piiratud ruumiga rakenduste jaoks, nagu ventiilid, pumbad, sidurid ja rasked masinad. Selle ainulaadne struktuurne disain võib pakkuda suurepärast liikumapanevat jõudu kompaktses aksiaalses ruumis, muutes selle kevade optimaalseks lahenduseks karmides töötingimustes.

Kuumad sildid: Madala profiiliga kettakujuline vedru, Hiina, tootja, tarnija, tehas
