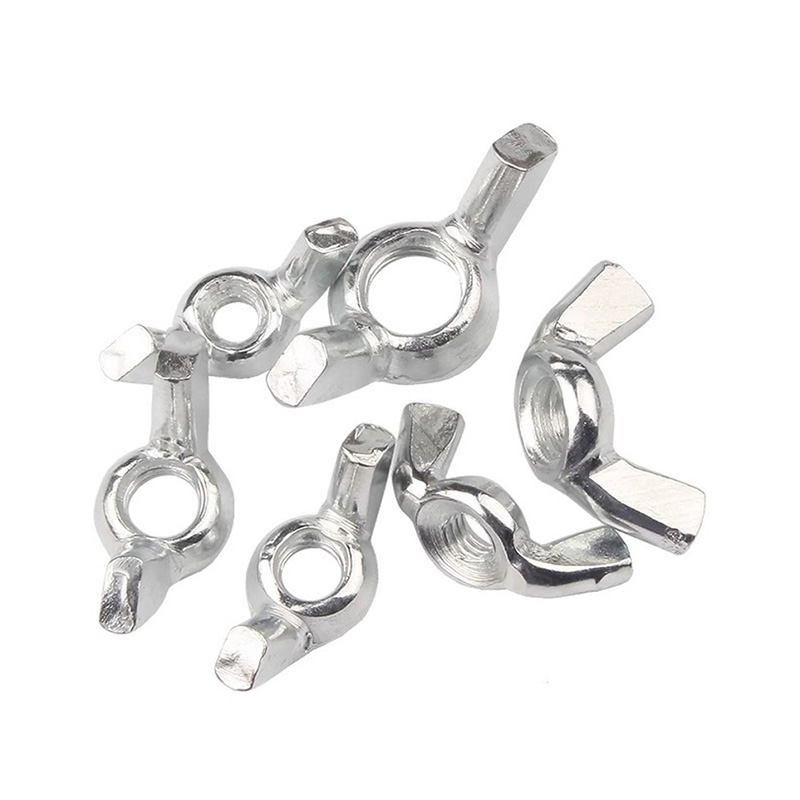

Metallist ümmargune tiibmutter

Hiina tarnija ja tootja Xiaoguo® metallist ümmargune tiibmutter teeb kokkupaneku kiireks – käsitsi pingutamine, valmis. Metall ei pragune ega deformeeru tavakasutusel, seega on asendamine haruldane. Konkurentsivõimelise hinnaga metallist ümarmutri tarnijad aitavad hoida teie projekti eelarves.

Saada päring

Tootekirjeldus

Saate aru toote üldistest omadustest:

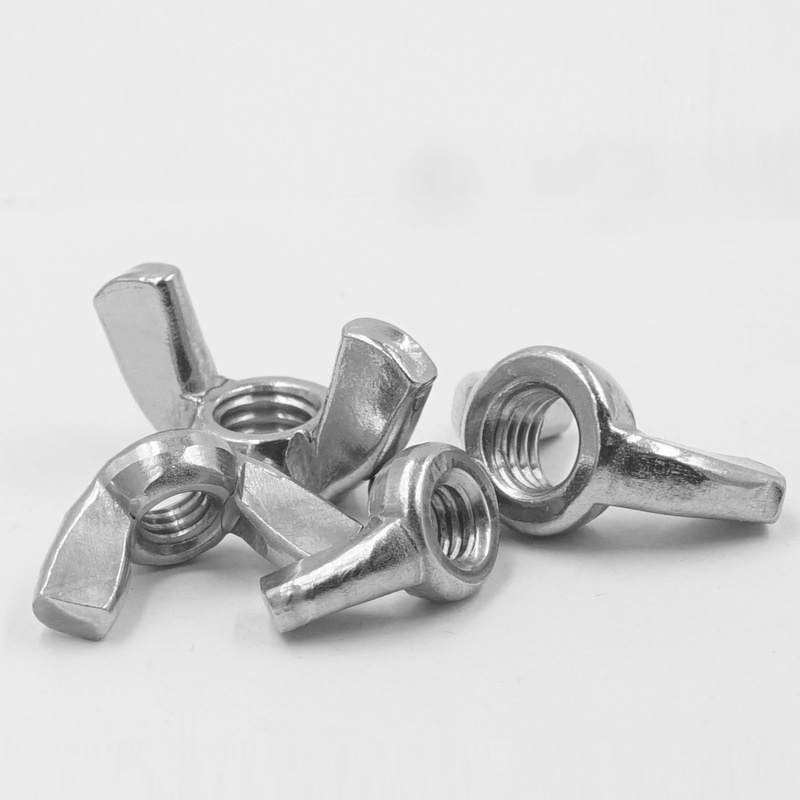

Metallist ümmargune tiibmutter on käsitsi pingutatav kinnitus, millel on kaks ringikujulist "tiiba" (st tiibplaate) ja keermestatud keskosa. Nende tiibplaatide pinnad on siledad ja väljapoole kaarduvad, võimaldades neid hõlpsalt ilma raskusteta pingutada ja lahti keerata. Sellel pole teravaid servi, mis võiksid teie sõrmi vigastada. See metallmaterjal – tavaliselt süsinikteras ja kaetud tsingi või roostevaba terasega – jääb tugevaks ja vastupidavaks ka pärast korduvat kasutamist. Keermed on moodustatud rullimise teel ja on kasutamise ajal väga siledad. Seda kasutatakse koos tavaliste poltide ja seibidega. Seda leidub tavaliselt katetes, klambrites, reguleeritavas mööblis või muudes osades, mida sageli lahti võetakse.

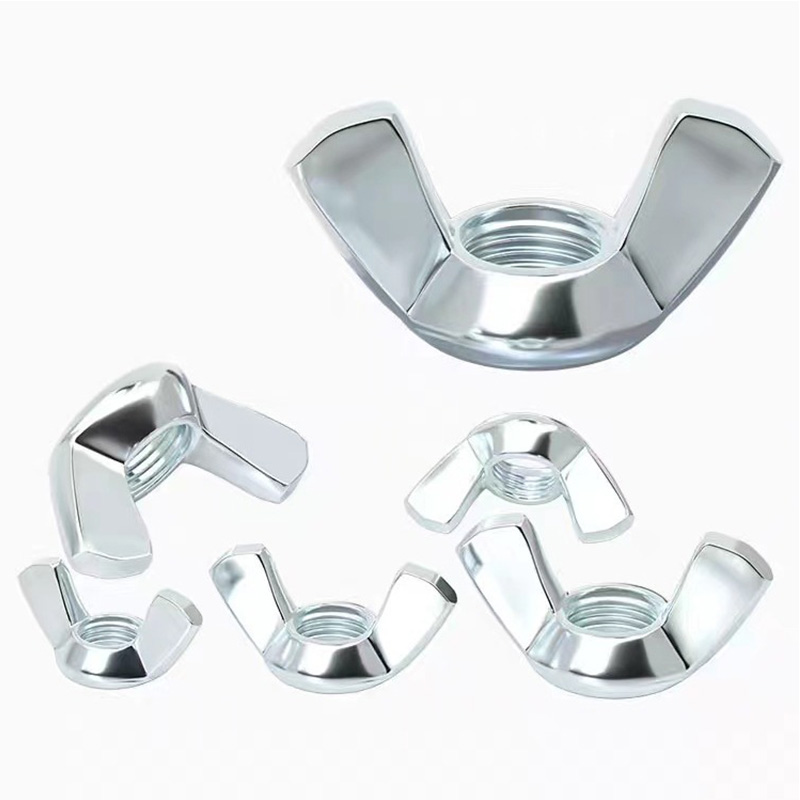

Metal Round Wing Nut

Metallist ümmarguse tiibmutri spetsifikatsioon:

Materjal	302, 303, 304, 18-8,316, 416, 420, 440, 440C ja muud roostevaba terase klassid
Toote kuju	Koonus, raadius, soon, pilu, treimine, faasimine, rihvel, keermestamine, välimine ring, otspind jne.
Läbimõõt	0,4 mm kuni 300,0 mm / kohandatud
Pikkus	3,0 mm kuni 800 mm.
Operatsioon	Treimine, freesimine, puurimine, keermestamine, lihvimine, 5-teljeline töötlemine
Standardne	ASME, ANSI, JIS, GB, DIN, ISO, EN, NF, BS jne.
Sertifikaadid	ROHS, ISO9001, soolapihustuse testimise aruanne jne.
Pakkimine	Tööstusstandardi pakend või vastavalt kliendi soovile
Kaubamärk	XIAOGUO
Maksetingimused	L/C, T/T
Tarneaeg	Tellimuse koguse ja kliendi nõudmiseni võtke meiega ühendust, et arutada

Tootmiskvaliteedi kontroll:

Siit saate teada, kuidas me kontrollime kvaliteeti metallist ümmarguse tiibmutri valmistamisel. Ei midagi uhket – ainult tšekid, mis on olulised.

(1) Tooraine kontroll

Enne tootmist viime läbi kontrolli. Tehnilised andmed ja läbimõõdud peavad vastama tellimuse nõuetele.

Külma suuna jälgimine

Tootmise alguses testib masin proove. Kontrollime ääriku kuju – veendume, et puuduvad materjalid, praod ja teravad pursked. Kõrvad peaksid olema ühtlaselt ümarad.

(2) Keerme veeremise juhtseade

Niit moodustatakse rullimise teel. Rullitud niit peaks välja nägema läikiv ja ühtlane.

(3) kõvaduse ja tugevuse testimine

Süsinikterasest mutrite või roostevabast terasest mutrite puhul võtame kõvaduse testimiseks proovid.

(4) Pinnakvaliteedi kontroll

Kontrollige kaetud mutreid veendumaks, et katte paksusel ja katte ühtlusel pole avatud alasid ega koorumist.

(5) Lõplik visuaalne kontroll ja pakendi kontroll

Enne pakkimist kontrollige, et tiivatükid oleksid siledad ja jämevabad ning et toodetel poleks pragusid.

Pärast kinnitamist asetage need selgete siltidega kilekottidesse või karpidesse. Valmistage transpordiks ette.

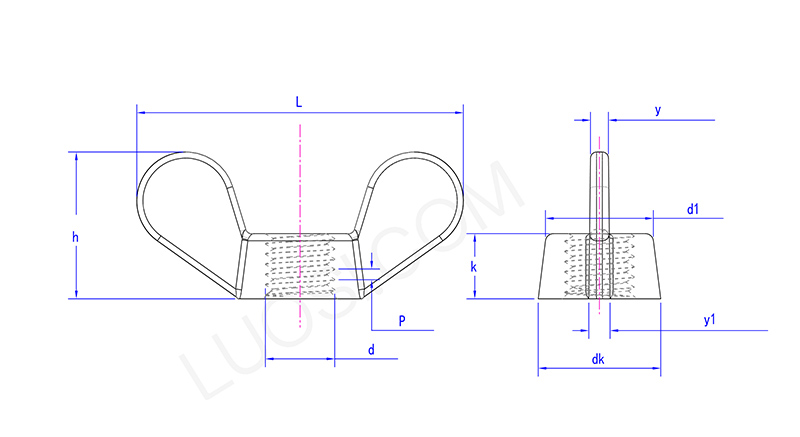

Metal Round Wing Nut

Esmasp	M5	M6	M8	M10	M12	M14	M16	M18	M20	M22	M24
P	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
dk min	8.5	10.5	14	18	22	26	26	30	34	38	43
d1	7	9	12	15	18	22	22	25	28	32	36
L max	26.5	34	42	52	62	72	72	82	92.5	102.5	114.5
Lmin	23.5	30	38	48	58	68	68	78	87.5	97.5	109.5
h max	13.5	17.5	21.5	26.5	31.5	37	37	42	47	52	58
h min	10.5	14.5	18.5	23.5	28.5	33	33	38	43	48	54
k min	5	6	8	10	12	14	14	16	18	20	22
y max	3.5	4	4.5	5.5	7	8	8	8	9	10	11
y1 max	4.5	5	5.5	6.5	8	9	9	10	11	12	13

Kasutamise sammud:

Metallist ümmarguse tiibmutri töötlemisetapid ei ole keerulised. Need hõlmavad peamiselt külma suunamist kuju moodustamiseks ja seejärel keermestamist.

(1) Tooraine ettevalmistamine

Ümmargused traatvardad, mis on tavaliselt valmistatud süsinikterasest (nt 1010, 1022) või roostevabast terasest (304, 316).

Kõigepealt tõmmake traatvardad vajaliku läbimõõduni, seejärel tehke materjali pehmemaks muutmiseks sferoidiseeriv lõõmutamine, mis on mugav järgnevaks külmsuunamiseks.

(2) Külmsuunaline moodustamine (südamik)

Mitmejaamalise külmsuunamismasina abil lõigatakse traat läbi ja seejärel tembeldatakse ühes masinas pidevalt mitu korda. Ühe operatsiooniga toodetakse nii kaks ümarat kõrva (tiivad) kui ka keskmine mutri korpus.

Esimene tööjaam: eelpainutamine, kuju põhikontuuri loomine

Järgmine tööjaam: suruge mõlemalt küljelt ringikujulised tiivad välja ja keskelt kuusnurkne või ringikujuline alus.

(3) Keerme valtsimine (keerme töötlemine)

Kasutage sisekeerme rullimiseks keermestusmasinat või keermerullimismasinat.

Keerme rullimine muudab keerme pinna tihedamaks ja siledamaks.

(4) Puudutage lõime (kui see on läbiv auk)

Kui mutter on konstrueeritud läbiva auguna (mitte pimeauguna), on vaja sisekeerme uuesti keeramiseks kasutada kraani, et tagada keerme siledus ja piirdemõõturi õige peatumine.

(5) Pinnatöötlus

Galvaniseerimine: kõige levinum tüüp on galvaniseerimine sini-valge või kollase tsingiga.

Tumenemine: lühiajaline roostetõrje, tume värv, sobib kuivas keskkonnas

Roostevaba teras: pinnatöötlust pole vaja. Lihtsalt poleeri või passiveeri.

Muud: kuumtsinkimine, Dacromet kate jne, mida kasutatakse välistingimustes tugevaks korrosioonikaitseks

(6) Kvaliteedikontroll

Keerme kontrollimine gabariidikomplektiga

Tiiva kuju kontroll (puuduvate materjalide ja jämede kontrollimine)

Kõvaduse kontroll

Soolapihustustest (vastavalt kliendi nõudmistele)

(7) Pakend

Vastavalt kliendi soovile saab seda pakkida lahtiselt, kilekottidesse, paberkastidesse või alustele.
