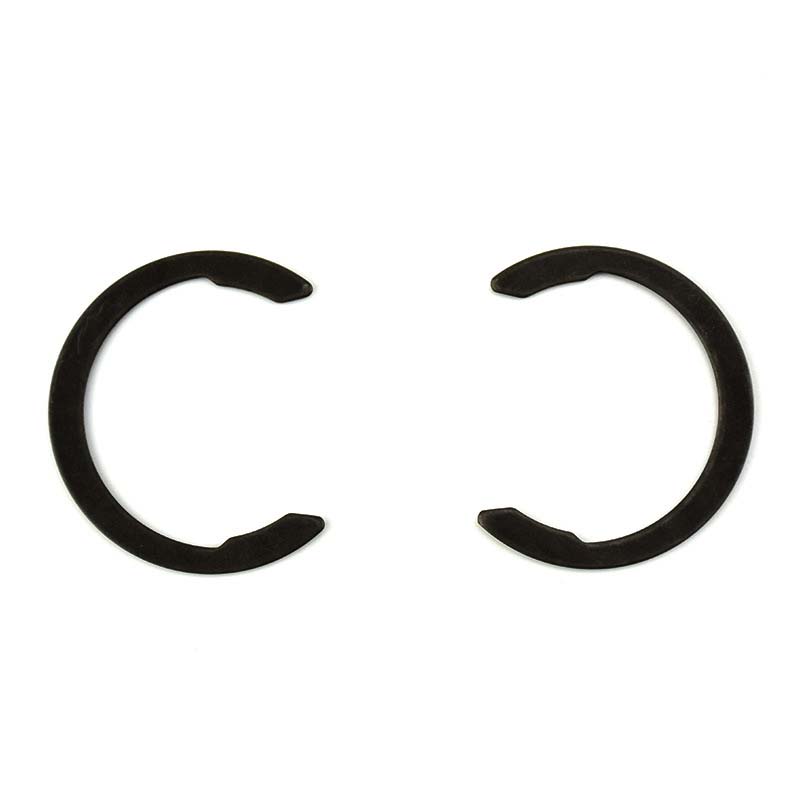

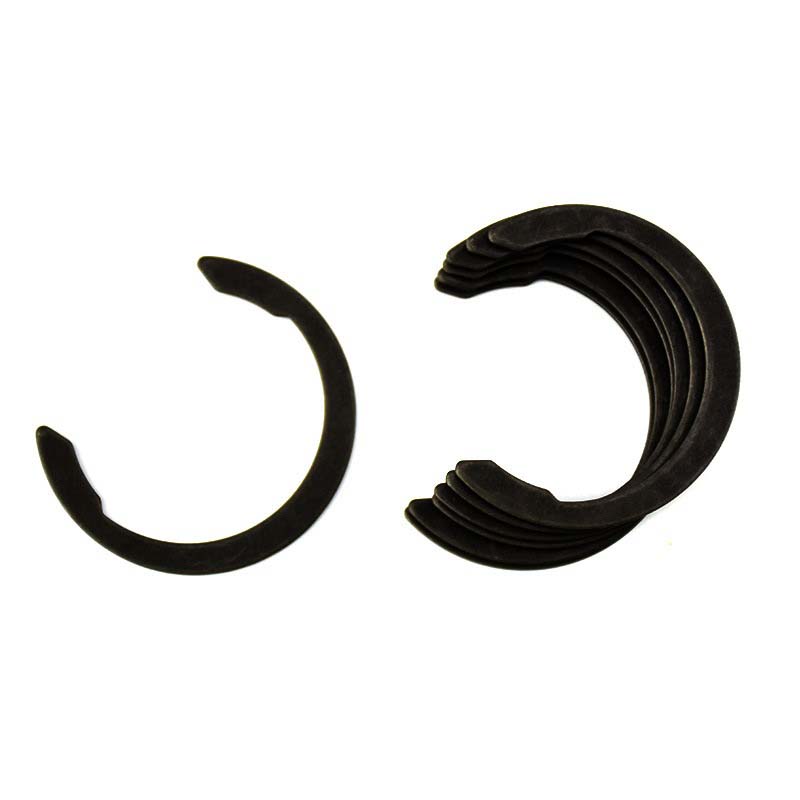

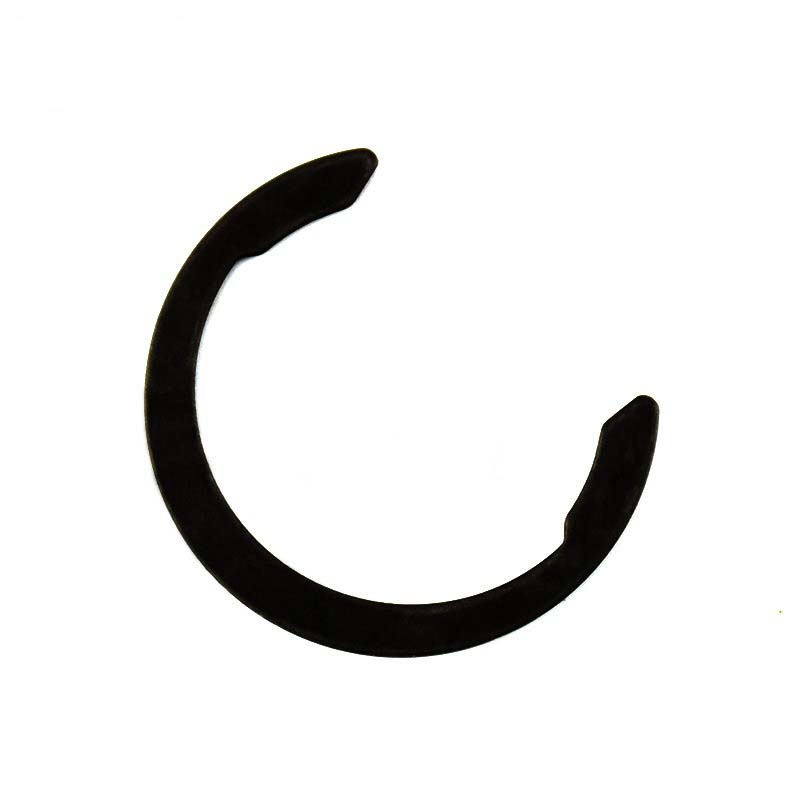

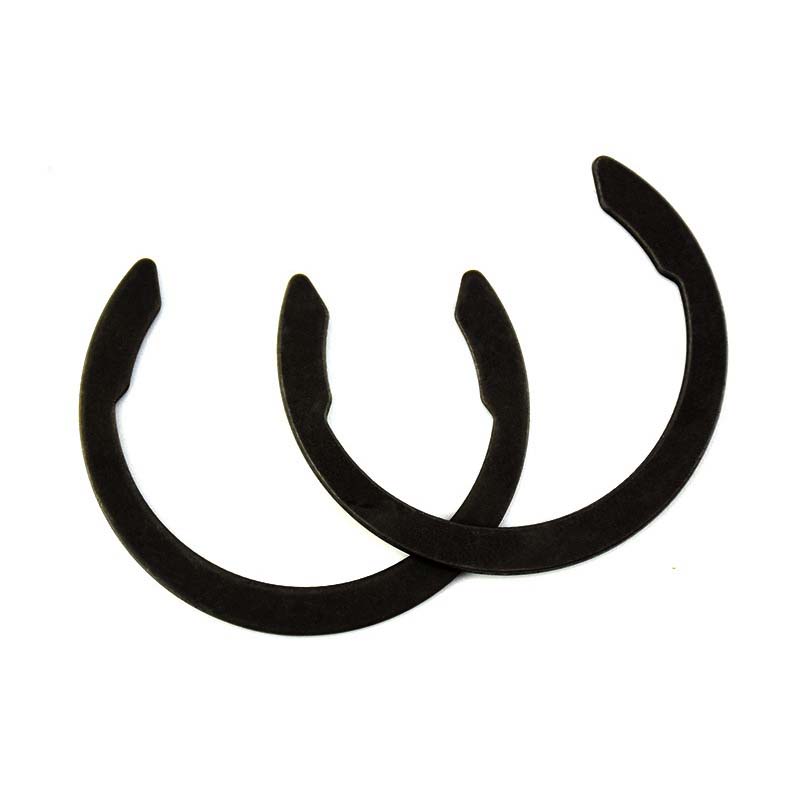

Meetriline vedru kinnitusrõngas

Meetrilised vedrukinnitusrõngad on valmistatud avalike kontorite suurustes ja sobivad kasutamiseks seal, kus nõutakse standardseid suurusi. Neid kasutatakse sageli mõnes mehaanilises ja autotööstuses. Xiaoguo® teeb koostööd autotööstuse ja kosmosetööstusega, et töötada välja korrosioonikindlad kinnitusdetailid.

Mudel:BS 3673-3-1-2011

Saada päring

Tootekirjeldus

Meetrilised vedru kinnitusrõngad on tavaliselt valmistatud kõrge süsinikusisaldusega terasest või roostevabast terasest, näiteks ASTM A313. Süsinikterasest on tugevamad (nagu tugevamad, kuni 2100 MPa), samas kui roostevaba teras ei roosteta ega korrodeeru paremini. Kui sulameid kuumtöödelda, kestavad need kauem ja taluvad kulumist paremini. Tööde jaoks, kus vajate asju, mis ei kleepu magneti külge või võivad hullult kuumust võtta, kasutavad nad selliseid asju nagu fosforpronks või Inconel®. Kõik materjalid, mida nad kasutavad, läbivad hulga katseid, et kontrollida, kas need vastavad standardile ISO 8750-8752.

Rakendus

Meetrilised vedru kinnitusrõngad on tõesti levinud sellistes asjades nagu auto käigukastid, elektrimootorid ja hüdrosüsteemid. Neid kasutatakse rootori võllide hoidmiseks pumpades, laagrite hoidmiseks konveieri seadistustes ja kolvitihvtide lukustamiseks mootorites. Lennunduses leiate neid turbiini osadest ja telikutest. Need on kasulikud ka olmeelektroonikas, kus need aitavad väikeste seadmete komponente parandada. Insenerid kasutavad vedrukinnitusrõngaid, kui neil on vaja osi usaldusväärselt paigal püsimiseks, eriti olulistes süsteemides, kus tõrkeid ei saa juhtuda.

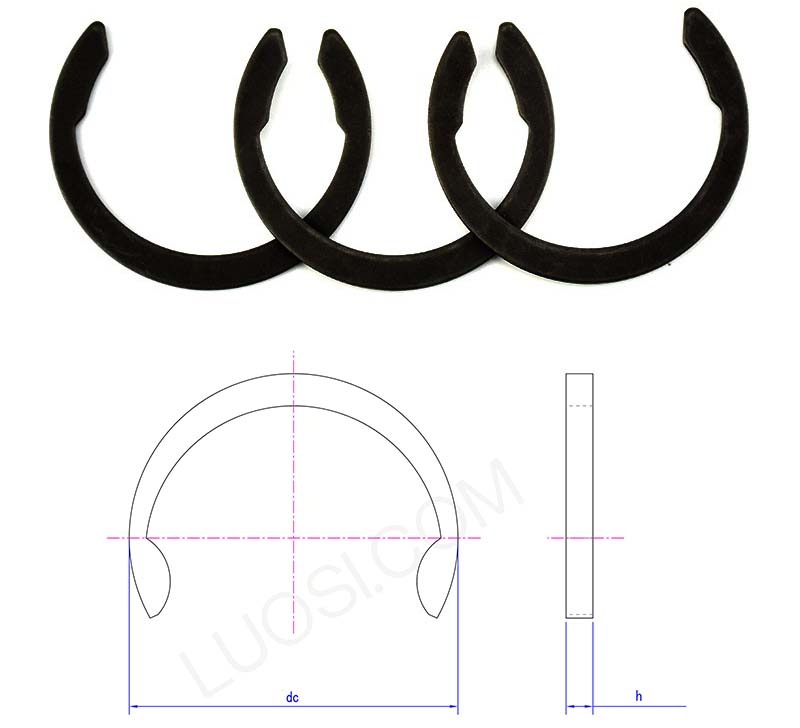

Suurus

Metric spring retaining rings

Esmasp	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ23	Φ24	Φ25	Φ26
alalisvoolu max	18	19	20	21	22	23	25	26.3	27.6	29.2	30
h min	0.97	0.97	0.97	1.17	1.17	1.17	1.17	1.17	1.17	1.17	1.17
h max	1.03	1.03	1.03	1.23	1.23	1.23	1.23	1.23	1.23	1.23	1.23

K: Kuidas määrata oma rakenduse jaoks õiget suurust ja tüüpi vedrude kinnitusrõngaid?

V: Õige meetrilise vedru kinnitusrõnga valimine peab vastama soone läbimõõdule, võlli läbimõõdule või ava läbimõõdule ja koormusele, mida see peab vastu pidama. Peate hoolikalt mõõtma kinnitussoonte laiust, sügavust ja läbimõõtu. Isegi väikesed erinevused võivad põhjustada selle, et nad ei suuda osi korralikult fikseerida. Valige suurus vastavalt oma konkreetsele kasutusjuhtumile või projekti spetsifikatsioonidele, standardsuurused, nagu DIN 471/472 või ANSI B27.1. Kui vajate kohandatud paigaldust, andke meile teada paigaldustemperatuur, kas koorem on liikuv või paigal, ja keskkonnatingimused (niiske, tolmune jne) ning kohandame selle teie vajadustele vastavaks. Vedru kinnitusrõngad on toodetud kindlatele radiaal- või aksiaaljõududele, seega peate kontrollima, kas kinnitusrõnga kandevõime vastab teie projekti vajadustele. Saame pakkuda tehnilist tuge, ühekordset teenust ja vähendada kinnitusrõngaste enneaegset murdumist.
