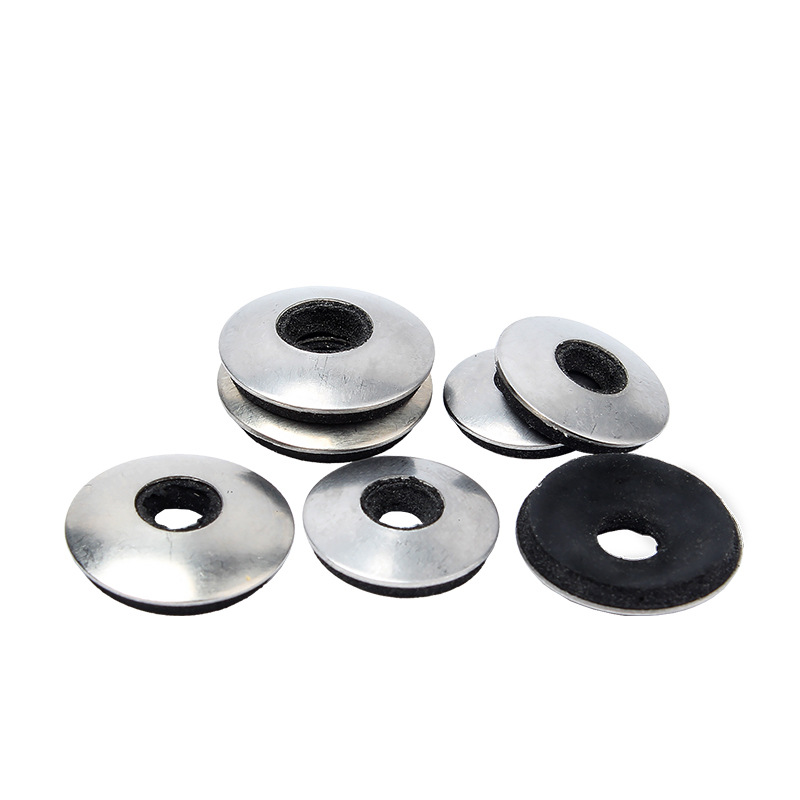

Neopreenist EPDM-iga liimitud tihendusseibid

Xiaoguo® tehases toodetud neopreenist EPDM liimitud tihendusseibid on suurepärase tihendusvõimega. Need on vee-, lekke-, õli- ja õhukindlad ning tihendusefekt on eriti hea.

Saada päring

Tootekirjeldus

Neopreenist EPDM-iga liimitud tihendusseibide struktuuriomadused on järgmised:

(1) Integraalne vulkaniseerimine

Neopreenist EPDM-i liimitud tihendusseibide metallseib on kõrgel temperatuuril vulkaniseerimisprotsessi kaudu püsivalt ühendatud neopreenkummi külge ning puudub eraldumise või eraldumise oht.

(2) Metallist välisrõngas

Välispind on tavaliselt valmistatud madala süsinikusisaldusega terasest, tsingitud terasest või roostevabast terasest tembeldades ning see asub seibi välisservas või tagaküljel.

(3) Kloropreenkummist tihendusrõngas

See asub metallrõnga siseküljel või allosas, moodustades kõrgendatud tihendi või tasase tihenduspinna.

(4) Õõnes või poolsuletud struktuur

Neopreenist EPDM liimitud tihendusseibide disain seisneb selles, et metallist välisrõngas on kaetud kummist sisemise rõngaga. Alumine kumm on veidi kõrgem kui metallserv, tagades, et tihenduspind on esimene kokkupuutepunkt.

(5) Libisemisvastane ja positsioneeriv struktuur

Metallist välisserva ja kummist siseserva vahel ei ole vahet. Pingutamisel surutakse kumm kokku, kuni see jõuab metalltasandini, saavutades "positsioneerimissurumise" funktsiooni.

(6) Standardmõõtmed

Tavalised avade läbimõõdud, välisläbimõõdud ja paksused järgivad rahvusvahelisi standardeid ja neid saab otse asendada tavaliste lameseibide või O-rõngaste kombinatsiooniga.

Neoprene EPDM Bonded Sealing Washers

Tööpõhimõte

Neopreenist EPDM-iga liimitud tihendusseibid on teatud tüüpi piirsurvega tihenduskomponent. Nüüd lubage mul tutvustada teile selle tööpõhimõtet.

(1) Esmane kontakt

Kui polt läbib neopreenist EPDM-i liimitud tihendusseibide sisemise ava ja hakkab pingutama, puutub tihendi põhjas olev kloropreenkummikiht esmalt kokku ühendatud komponendi pinnaga. Sel hetkel ei ole kumm läbinud märkimisväärset deformatsiooni ning metallist välisrõnga ja ühendatud komponendi pinna vahel on endiselt väike vahe.

(2) Elastne kokkusurumine

Jätkake pingutamist, kloropreenkummile avaldatakse survet ja see läbib elastse deformatsiooni. Kumm surutakse ühenduskomponendi pinnale, et moodustada "liitmiku tihend". Samal ajal tekitab kumm rõhu mõjul tagasilöögijõu, mis surub tihenduskaane tihedalt vastassuunas, et vältida vedeliku läbipääsu.

(3) Metallist kork

Kui kumm on teatud määral kokku surutud, puutub metallist välisrõnga välisserv kokku ühendatud komponendi pinnaga. Metalli jäikus määrab kokkusurumise peatumispunkti – kummi ei suruta lõputult kokku.

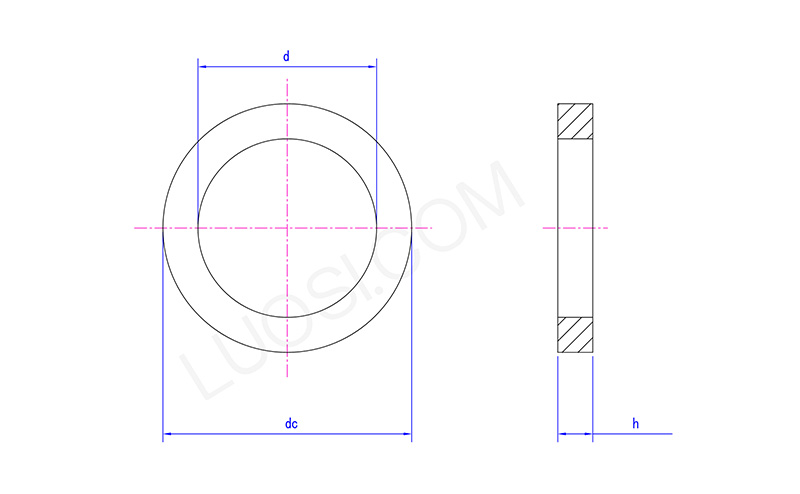

Neoprene EPDM Bonded Sealing Washers

Esmasp	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48	φ52	φ56	φ60
d max	27.365	30.395	33.395	36.395	39.395	42.395	45.395	48.395	52.53	56.53	60.53
d min	27.035	30.005	33.005	36.005	39.005	42.005	45.005	48.005	52.07	56.07	60.07
alalisvoolu max	36.395	39.395	42.395	45.395	48.395	52.53	56.53	60.53	64.23	68.23	72.23
alalisvoolu min	36.005	39.005	42.005	45.005	48.005	52.07	56.07	60.07	63.77	67.77	71.77
h max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2
h min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8
