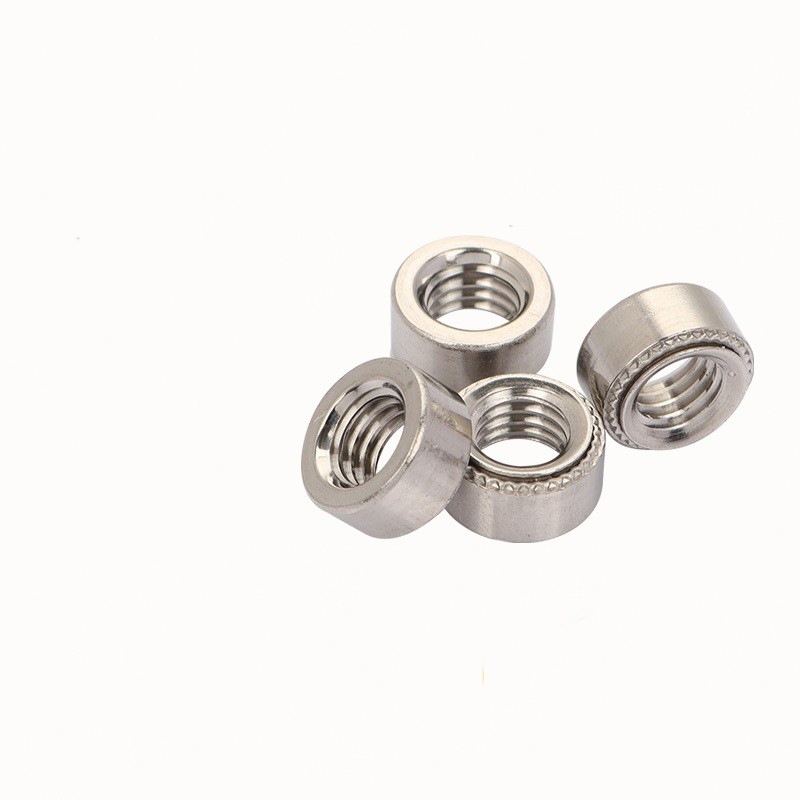

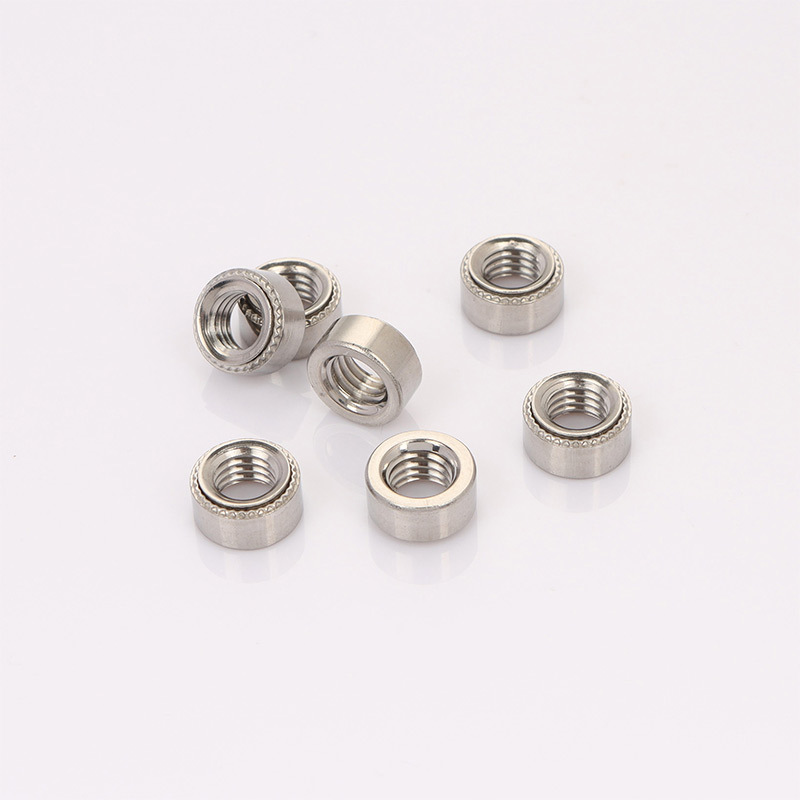

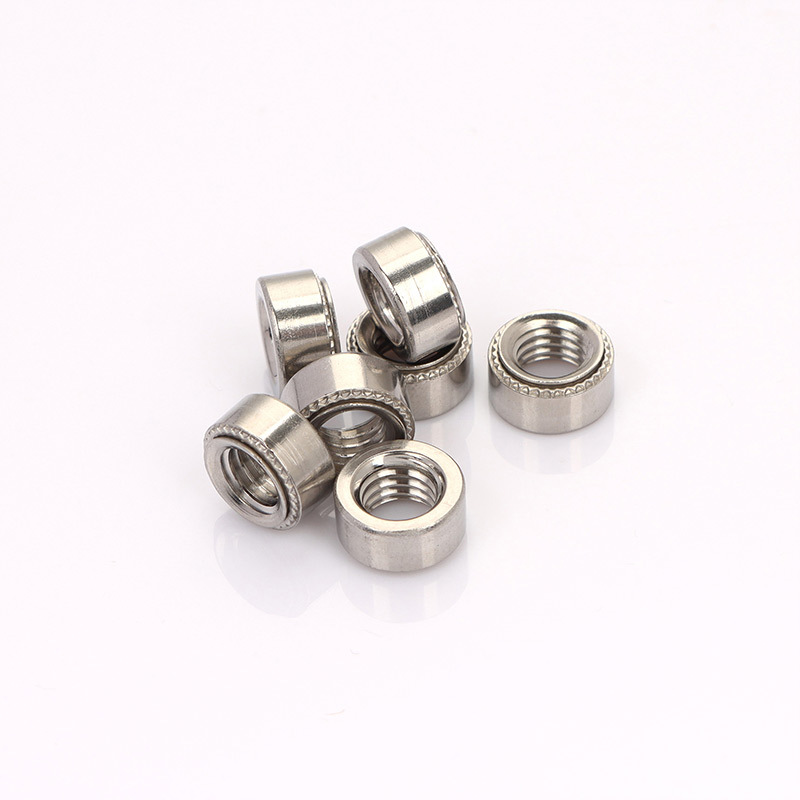

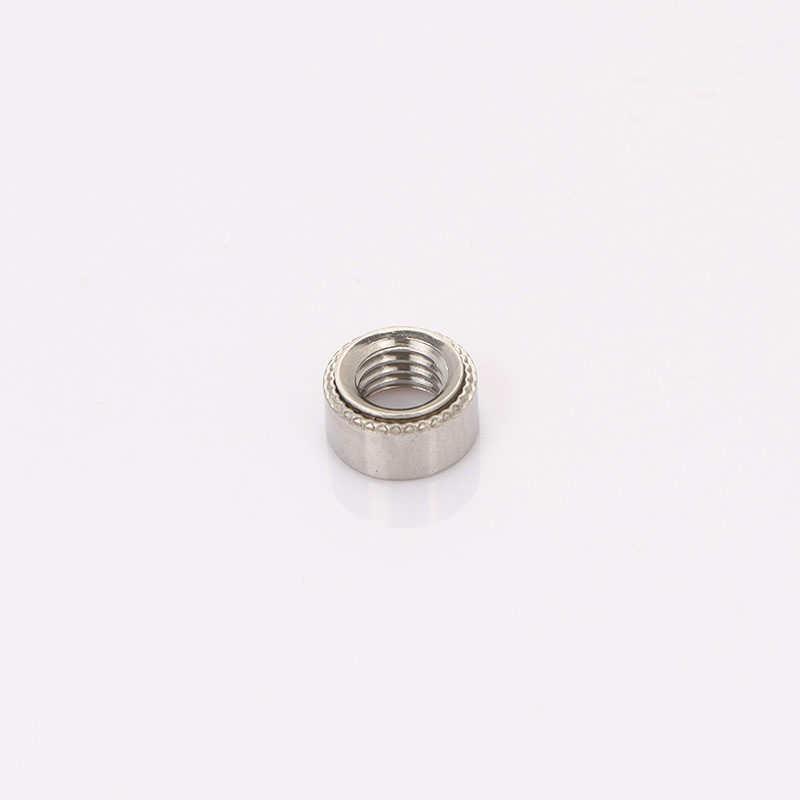

Vibratsioonikindel kinnitusmutter

See ainulaadne deformatsioon loob tasapinnalise vibratsioonikindla ühenduse, kus vibratsioonikindel kinnitusmutter on kinnitatud. Kvaliteetsed niidid saavad alguse Xiaoguo® tootjate toodetest.

Mudel:QIB/IND S

Saada päring

Tootekirjeldus

Pärast valmistamist töödeldakse vibratsioonikindlaid kinnitusmutreid sageli pinnatöötlusega, mis aitab neil paremini rooste vastu seista ja parem välja näha. Levinud on tsinkimine – läbipaistev, kollane või must kromaat –, mis annab korraliku kaitse. Samuti on olemas tsingi-nikli sulamist plaat, mis töötab rooste vastu veelgi paremini. Roostevabast terasest mutrite puhul kasutatakse passiveerimist, et muuta nende loomulik vastupidavus võimalikult heaks. Millise ravimeetodi valida, sõltub sellest, kus pähklit kasutatakse ja kuidas see välja peab nägema. Vibratsioonikindlate kinnitusmutrite paigaldusviis hoiab selle katte loomulikult puutumatuna just vuugikohas, mis on oluline.

Toote parameetrite üksikasjad:

Vibratsioonikindlad kinnitusmutri suurused on üsna hoolikalt standarditud. Peamised spetsifikatsioonid hõlmavad keerme suurust (nt meetermõõdustikus M3-st M12-ni või inglise keeles nr 4-40 kuni 1/2"-13 UNC/UNF). Samuti on pea stiil (kuuenurkne, ruudukujuline, ümmargune) pluss pea läbimõõt, varre läbimõõt ja pikkus ning kinnitusdetailide suurus (nt rõnga välisläbimõõt ja kõrgus) koos üldkõrgusega.

Üks oluline asi on see, et piloodi läbimõõt peab vastama materjali paksusele ja omadustele, millesse see läheb. Tootjad esitavad üksikasjalikud lehed, kus on kirjas minimaalne ja maksimaalne lehe paksus, augu suurus (kui see on eelnevalt läbi torgatud) ja igat tüüpi vibratsioonikindla kinnitusmutri jaoks vajalik paigaldusjõud.

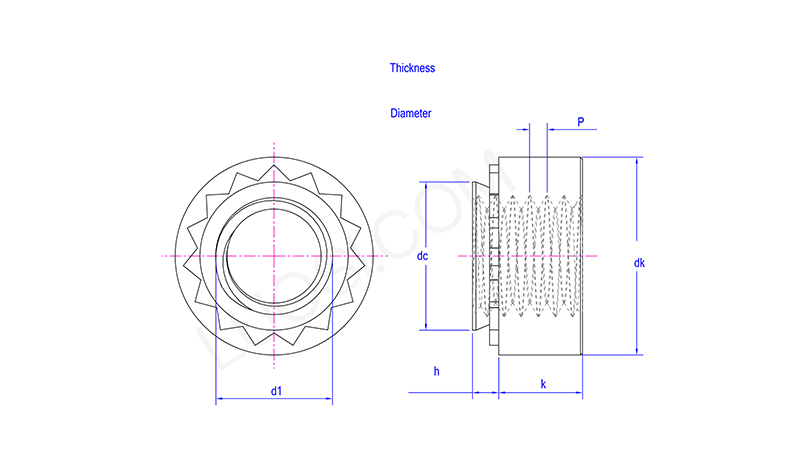

Esmasp	M2-0	M2-1	M2-2	M2,5-0	M2,5-1	M2,5-2	M3-0	M3-1	M3-2	M3,5-0	M3,5-1
P	0.4	0.4	0.4	0.45	0.45	0.45	0.5	0.5	0.5	0.6	0.6
alalisvoolu max	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.73	4.73
dk min	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.85	6.85
dk max	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	7.35	7.35
k min	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
k max	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
h kodeerija	0	1	2	0	1	2	0	1	2	0	1
h max	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97
Kinnitusplaadi paksus min	0.8	1	1.4	0.8	1	1.4	0.8	1	1.4	0.8	1
Kinnitusavade läbimõõt min	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.75	4.75
Kinnitusavade läbimõõt max	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.83	4.83
d1	M2	M2	M2	M2.5	M2.5	M2.5	M3	M3	M3	M3.5	M3.5

Kui tugeva ühenduse tagab vibratsioonikindel kinnitusmutter?

Õigesti pandud pähkel loob tõeliselt tugeva ühenduse. Seda, kui tugev see on, saate aru kahest asjast: kui raske on seda läbi lehe suruda (väljatõukejõud) ja kui hästi see peab vastu pöörlemisele, kui sellele avaldatakse survet (pöördemomendi takistus).

Kui tugev see on, sõltub mutri suurusest, millest see on valmistatud, kui paks on leht ja millest see on valmistatud ning kui hästi see oli paigaldatud. Enamasti on see sama tugev kui keevismutter.
