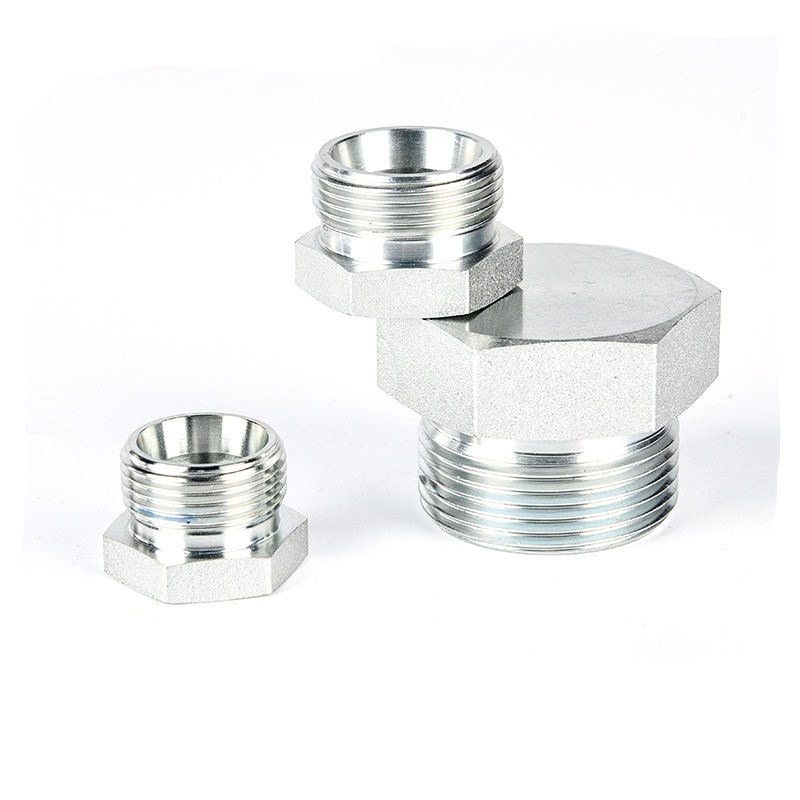

1/4 BSP isane kuuskantpeaga suletud tihend

1/4 BSP isane kuuskantpea tihend on väike osa, mida kasutatakse hüdrosüsteemi õli- või kontrollportide blokeerimiseks. Spetsifikatsioon on 1/4-tolline BSP väliskeere (st G1/4") ja pea on välise kuuskant. Seda saab pingutada tavalise mutrivõtmega. Selle eripära on see, et sellel on iselukustuv tihendusrõngas – see tihendusrõngas on kinnitatud pistiku otsapinnale ja ei kuku maha ega nihku.

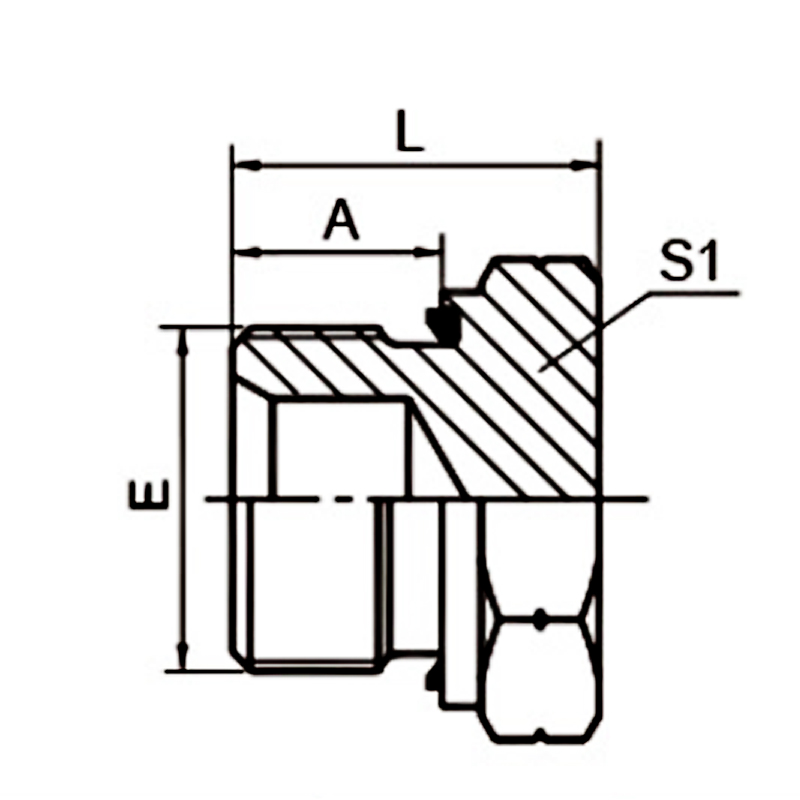

Tehnilised andmed

Järgmised parameetrid, mis on seotud 1/4 BSP isase kuuskantpeaga vangistustihendiga, on ainult viitamiseks. Konkreetsed andmed võivad olenevalt spetsifikatsioonidest erineda.

Projekt	Väärtus
Lõime spetsifikatsioon	G1/4" (BSPP)
Kuusnurga serva laius	Tavaliselt 19 mm
Keerme pikkus	Umbes 12-15 mm
Maksimaalne töörõhk	Kuni 350-400 baari
Töötemperatuur (NBR)	-40°C kuni +120°C
Töötemperatuur (FKM)	-15°C kuni +200°C
Materjal	Süsinikteras (tsingitud / nikeldatud), roostevaba teras 304/316L, messing

Peamised omadused

(1) Pea kuusnurkne kuju

Seda saab pingutada tavalise otsmutrivõtme või mutrivõtmega. Toiming on lihtne.

Väline kuusnurkne kuju talub suuremat pingutusjõudu kui sisemine kuusnurkne kuju ja see on vähem tõenäoline, et see libiseb või kahjustab pead.

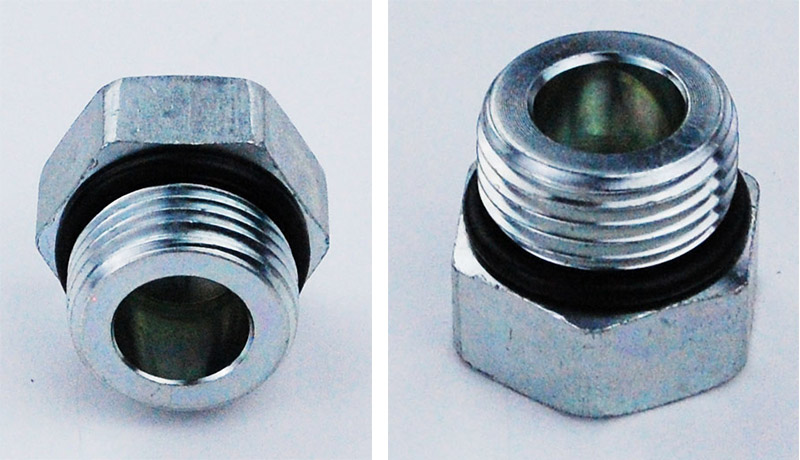

(2) Sisseehitatud eraldumisvastane tihendusrõngas

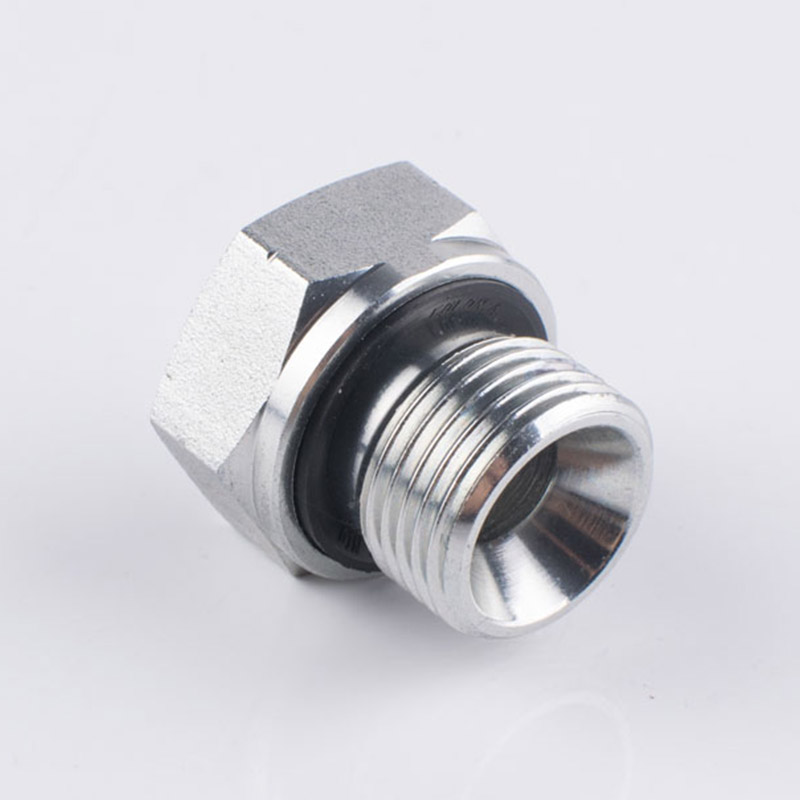

Tihendusrõngas on kinnitatud 1/4 BSP isase kuuskantpeaga vangitihendi otspinna soonde ega kuku maha ega nihku.

Paigaldamisel ei ole vaja eraldi tihendeid, samuti pole vaja toormaterjali teipi mähkida ega hermeetikut peale kanda.

(3) Otsapinna tihend, mis tagab usaldusväärse ja lekkekindla jõudluse

Pärast pingutamist surutakse tihendusrõngas tihedalt 1/4 BSP Male Hex Head Captive Seal otsapinna ja õli väljalasketasandi vahele, moodustades nii tihendi.

Keerme täpsus ei mõjuta.

(4) Lai valik materjalivalikuid

Süsinikterasest galvaniseerimine: kulutõhus.

Roostevaba teras 304/316L: korrosioonikindel, sobib kasutamiseks mere-, keemia- ja toidukeskkonnas.

Pronks: sobib vee-, gaasi- või madala rõhuga õlikontuuridele.

Vastab rahvusvahelistele standarditele

Suurus vastab rahvusvahelistele standarditele ja seda saab kasutada koos erinevate mehaaniliste seadmetega.

(5) Lihtne paigaldada ja hooldada

Kõigepealt keerake see käsitsi sisse, et niidid oleksid õigesti joondatud. Seejärel kasutage selle pingutamiseks mutrivõtit.

Pärast lahtivõtmist ja kokkupanekut saab seda uuesti kasutada, kui tihendusrõngas pole kahjustatud.

(6) Tuvastamine on selge.

Kuusnurkse pea pealmisele pinnale on tavaliselt tembeldatud "G1/4" või "1/4", mis on mugav kohapealseks tuvastamiseks.
