12-punktiline äärikukruvi

Esitage kohe Xiaoguo® 12-punktilise äärikukruvi hulgitellimus. Sellel tootel on ainulaadne 12-punktilise peaga disain ja see on valmistatud 12,9-klassi legeerterasest, mis on läbinud karastamise ja karastamise ning mille maksimaalne tõmbetugevus ületab 1200 MPa, mis sobib kasutamiseks mootori rasketes osades.

Saada päring

Tootekirjeldus

12-punktiline äärikukruvi on suure jõudlusega kinnitus, mille peas on kaksteist nurka ja suurendatud ääriku tugipind allosas. Selle pea kuju on topelt kuusnurkne, ühendades kaheteistkümne punktiga ajami ja integreeritud äärikustruktuuri, mis on spetsiaalselt loodud suure pöördemomendi ja vibratsiooni lõdvenemise vastu.

Seda 12-punktilist äärikukruvi kasutatakse tavaliselt autode ülekandesüsteemides, mootoriplokkides, lennukimootorites ja ülitugevates tööstusseadmetes. See on ideaalne lahendus traditsiooniliste kuuskantpeaga poltide ja sisemiste kuusnurksete silindrilise peaga kruvide asendamiseks. Kaheteistkümnepoolne ajamipinna konstruktsioon võimaldab kasutada rõngasvõtit või kaheteistkümnepoolseid pistikupesasid, mis võimaldab 30° ümberpaigutamist kitsastes kohtades võrreldes tavaliste kuusnurksete peadega, mille tulemuseks on suurem paigaldusefektiivsus.

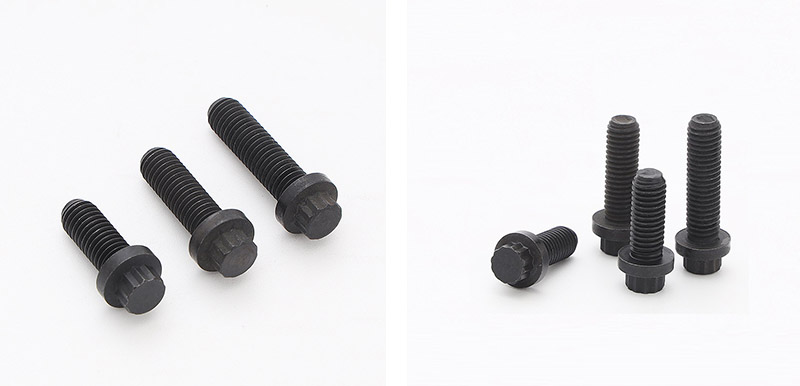

12 Point Flange Screw

Põhiline eelis

12-punktilise äärikukruvi peamised eelised kajastuvad peamiselt järgmistes aspektides:

(1) Kaheteistkümne punktiga peatüüp

Rohkem kontaktpindu: 12-punktilisel peatüübil on kaks korda rohkem kontaktpindu kui kuusnurksel peal, mis võimaldab tal taluda suuremat pingutusmomenti ilma pead kahjustamata.

Libisemisnurga risk on madal: jõujaotus on ühtlasem, mistõttu sobib see rakendustele, mis nõuavad suurt eelkoormust.

(2) Integreeritud äärik

Iseseisev ääriku pind: täiendavaid tihendeid pole vaja. Ääriku põhjas olev sakiline või reljeefne struktuur teeb koostööd töödeldava detaili pinnaga, tekitades tugeva hõõrdejõu.

Kõrge vibratsioonikindlus: see suudab säilitada eelkoormuse isegi vibreerivas keskkonnas, mis sobib dünaamilise koormusega aladele.

(3) Lihtne paigaldamine, säästab ruumi

30° pööramine: 12-punktilist pead saab 30° pöörata, et sisestada mutrivõtmesse ümberpaigutamiseks. See säästab pool ruumi võrreldes kuusnurkse pea 60° pööramisega. Sobib piiratud ruumi jaoks.

(4) Suur laagripind

Suurenenud ääriku pind suurendab kontaktpinda: hajutab tõhusalt survet ja hoiab ära pehmete materjalide, nagu alumiinium ja malm, deformeerumise.

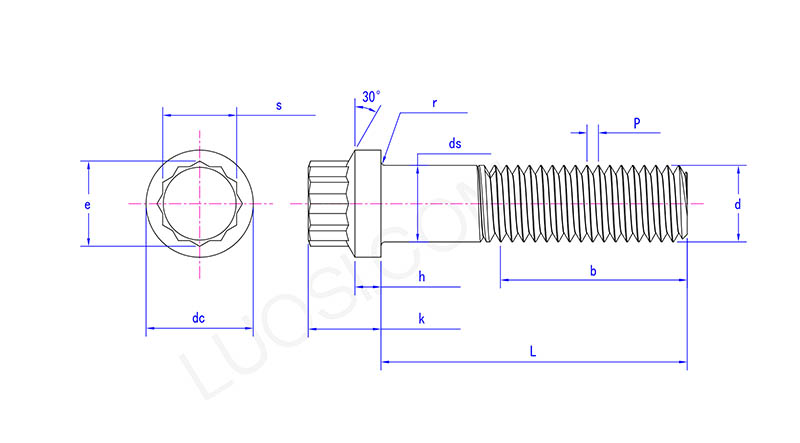

12 Point Flange Screw

Esmasp	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
alalisvoolu max	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
alalisvoolu min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k max	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k min	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s max	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

（5）Alternatiivsed kuuskantkruvid

Pea välisläbimõõdu ühilduvus: 12-punktilisel äärikukruvil on sama ava suurus kui tavalisel kuusnurksel silindrilise peaga kruvil, nii et seda saab otse asendada ilma ava asendit muutmata ja see on ka vastupidavam.

(6) Täielik valik ülitugevaid klasse

Hõlmab klassi 8,8, 10,9, 12,9 ja roostevaba terast A2-70/A4-80, mis vastab kõigi stsenaariumide vajadustele alates üldmasinatest kuni äärmuslike koormusteni.

(7) Rikkalikud korrosioonikindlad lahendused

Paku erinevaid pinnatöötlusi, nagu elektro-tsinkimine, kuumtsinkimine, Dacromet-kate, tsingi-nikli sulam ja mustamine, mis sobivad sise-, välis-, mere- ja keemiakeskkondadesse jne.

(8) Lai valik rakendusvaldkondi

Autod (mootorid, käigukastid, šassii), lennundus (mootoriraamid, telikud), tuuleenergia, kaevandus, naftakeemia, laevad, üldmasinad jne.
