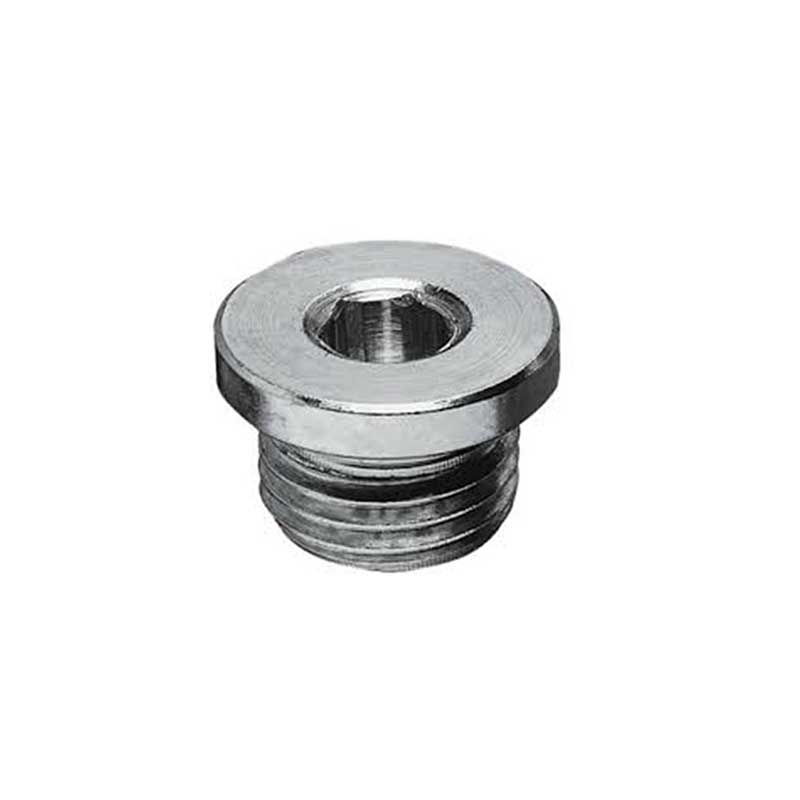

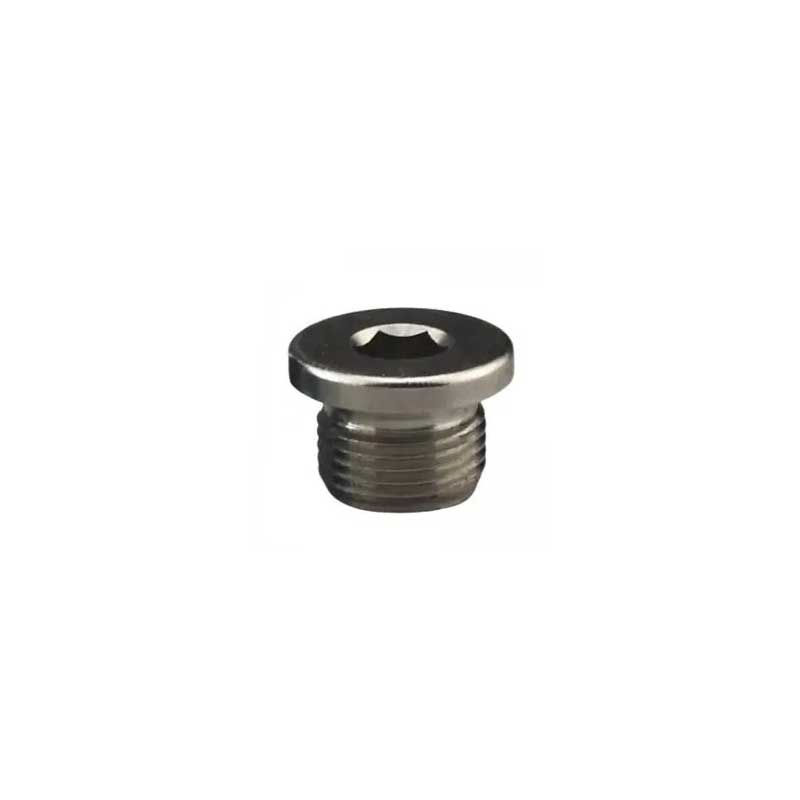

BSP isane õõnes kuuskantpistik

Soovitame osta Xiaoguo® BSP isase õõnsa kuuskantpistikut suurtes kogustes. Sellel tootel on tugev kohanemisvõime ja see võib töötada paljudes rõhu- ja temperatuuritingimustes, võimaldades sellel hõlpsalt toime tulla mitmesuguste väljakutsetega töökeskkondadega.

Mudel:IS09974-2Type E

Saada päring

Tootekirjeldus

tootmisprotsess

【1】 Tooriku vormimine

Varraste või traatmaterjalide muutmiseks lõplikule vormile lähedaseks toorikuks on kaks peamist meetodit:

Protsessi meetod	Kohaldatavad stsenaariumid
Külm suund	Masstootmine, eriti väikese ja keskmise suurusega keermestatud BSP Male Captive Hollow Hex Plug jaoks.
Kuum sepistamine	Suuremõõtmelised, keeruka kujuga või erinõuetega mehaaniliste omaduste kruvikorgid.

BSP Male Captive Hollow Hex Plug

【2】 Täppistöötlus

(1) Treimine: CNC-treipingi abil töödeldakse tooriku põhiosad peeneks, et valmistuda järgmisteks protsessideks. Näiteks keeratakse tihenduspind tihendusrõnga paigaldamiseks ja töödeldakse faasid.

(2) Puurimine: keermestatud BSP isane õõnsa kuuskantpistiku jaoks, mis nõuavad õlikanaleid ja muid konstruktsioone, tehakse puurimine.

(3) Sisemine kuusnurga töötlemine: see on sisemise kuusnurkse ajami soone loomise põhiprotsess.

①Külmpealkirja moodustamine: suuremahuliste toodete puhul saab kuusnurksed augud moodustada otse külmotsingu protsessi käigus, mis on äärmiselt tõhus.

② Mulgustamine: teatud protsesside puhul kasutatakse sisemise kuusnurga surumiseks tooriku pea külge kuusnurkset prismastantsi.

③CNC freesimine: väikeste koguste või erinõuetega tellimuste puhul saab kuusnurksete aukude täpseks väljatöötamiseks kasutada CNC-freespinki.

(4) Keerme töötlemine: BSP-keermete peen töötlemine on kogu tootmisprotsessi oluline samm ja see on lõpptulemuse jaoks ülioluline.

①Peamine meetod: detail moodustatakse ühes tükis keerme keeramise protsessis CNC-treipingi abil. Pööramise käigus on vaja spetsiaalset 55° keermelõikurit.

②Mõõtmete juhtimine: keerme mõõtmete täpsus on südamik. Tootmisprotsessi ajal kasutatakse rangeks kontrolliks gabariidiplokke ja piirdemõõtureid, et tagada parameetrite, nagu keerme samm ja keskmine läbimõõt, vastavus.

BSP Male Captive Hollow Hex Plug

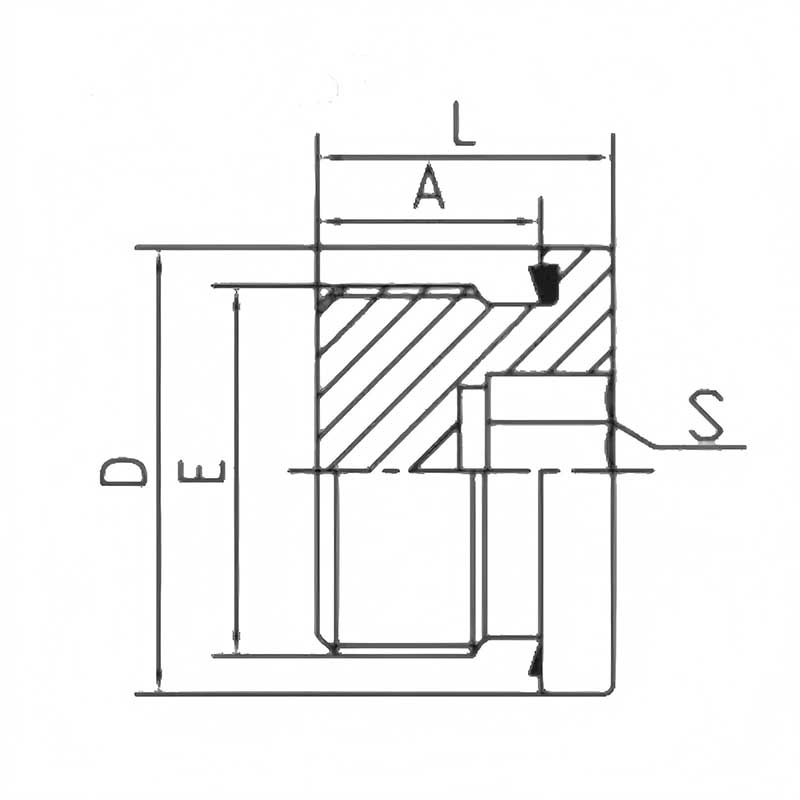

OSA nr	KEEM	VANGIS	MÕÕTMED					MPA
OSA nr	E	ED	A	L	S	D	N.M	PN
SEG02	G1/8"X28	ED-10	8	12	5	14	11-13	40
SEG04	G1/4"X19	ED-14	12	17	6	19	25-30	40
SEG06	G3/8”X19	ED-17	12	17	8	22	42-58	40
SEG08	G1/2"X14	ED-21	14	19	10	27	72-82	40
SEG12	G3/4”X14	ED-27	16	21	12	32	21-140	40
SEG16	G1"X11	ED-33	16	22.8	17	40	150-180	40
SEG20	G1,1/4”X11	ED-42	16	22.8	22	50	190-280	31.5
SEG24	G1.1/2"X11	ED-48	16	22.8	24	55	260-350	31.5
SEG32	G2"X11	ED-60	18	26	27	70	340-400	31.5
SEG40	G2-1/2X11	ED-B40	-	-	27	-	340-400	31.5

【3】 Kuumtöötlus

Karastus ja karastamine: me teostame kuumtöötlusprotsessi – esmalt karastamine, seejärel karastamine kõrgel temperatuuril. Selle tulemusel muutub BSP Male Captive Hollow Hex Plug materjal tugevamaks ja vähem purunemisohtlikuks.

【4】 Pinna viimistlus

(1) Tsingimine – see on kõige levinum ja odavam variant. See annab elementaarse roostekaitse. Sageli näete seda valge, sinise või kollase viimistlusega.

(2) Nikeldamine – see kestab kauem rooste eest kui tsink ja on läikivama välimusega.

(3) Dakrotiseeriv – see on kroomita tsink-alumiiniumkate. See on väga hea roostekindluse suhtes ja talub soolapihustusteste palju kauem kui tavaline tsinkimine. See töötab hästi karmis, söövitavas keskkonnas.

(4) Must oksiid – see loob pinnale musta viimistluse. Aitab veidi rooste vastu ja näeb kena välja, aga kriimub kergesti.

【5】 Tihendi kokkupanek

(1) Paigaldusmeetod – kasutame automaatseid või poolautomaatseid masinaid, et asetada tihendusrõngas täpselt BSP Male Captive Hollow Hex Plug otsapinna soonde.

(2) Irdumisvastane disain – soone suurus on täpselt nii, et tihendusrõngas püsiks kindlalt paigal. See ei kuku ära tarnimise, paigaldamise ega hiljem pistiku kasutamise ajal.
