BSP isane suletud tihendi õõneskork

BSP isaskinnitustihendi õõneskork on kõrgelt arenenud hüdraulikakomponent. Selle struktuur koosneb järgmistest põhikomponentidest ja iga osa töötab koos, et tagada selle tihendusjõudlus ja töökindlus.

(1) Pistiku korpus

See on kogu konstruktsiooni põhiosa, mis toimib paigaldamise ja survelaagrite alusena. Tavaliselt on see valmistatud vastupidavatest materjalidest, nagu süsinikteras, roostevaba teras või messing. Keerme tüüp on tavaliselt BSPP (Briti standardne paralleeltoru keerme) või BSPT (Briti standardne kooniline torukeere).

(2) Irdumisvastane tihendusrõngas

See on selle toote põhitehnoloogia, mida tuntakse ka kui "kaduvastast tihenduskomponenti". See integreerib ja kinnitab eelnevalt keeratavale korgile erinevad tihenduselemendid, nagu O-rõngad ja komposiittihendid. See konstruktsioon takistab tõhusalt tihendusrõnga kadumist, valesti jootamist või kahjustamist kasutamise või lahtivõtmise ajal kokkusurumise tõttu, tagades seeläbi ühtlase tihendusvõime.

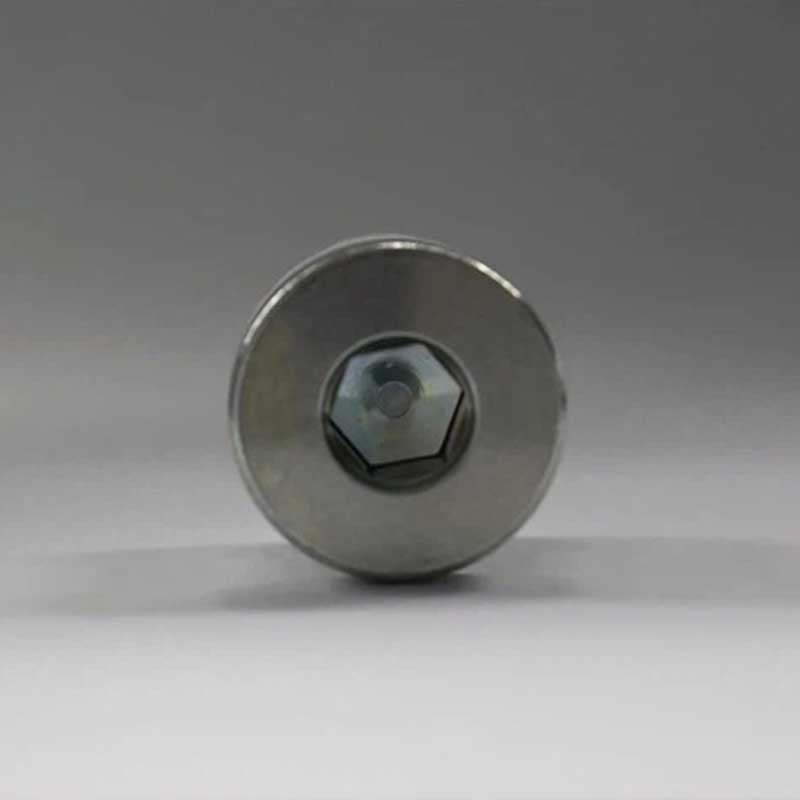

(3) Kuusnurkne ajami pesa

Asub BSP Male Captive Seal Hollow Plug otsas ja seda kasutatakse kuuskantvõtme sisestamiseks paigaldamiseks ja lahtivõtmiseks. See disain võimaldab töötada isegi kompaktsetes ruumides.

(4) BSP väliskeere

Keere on standardne Briti standardtoru keerme (BSP), mida kasutatakse hüdropordi sisekeermega täpselt sobitamiseks. Olenevalt standardist võib see olla BSPP (paralleelkeere) või BSPT (koonuskeere).

(5) Valikulised mittemetallist tarvikud

Paljud tootjad pakuvad toodete saatmisel keermestatud osadele plastikust kaitsekatteid, et vältida füüsilisi kahjustusi või saastumist transportimise ja ladustamise ajal.

Peamised disainifunktsioonid

BSP Male Captive Seal Hollow Plug kahest tihendusmehhanismist on saanud selle peamised disainifunktsioonid. Need kaks tihendusmehhanismi tagavad, et mutter suudab kasutamise ajal oma funktsionaalsust maksimeerida.

【1】 Irdumisvastane tihendusmehhanism

(1) Füüsiline piirang: tihendusrõngas (nt O-rõngas) sisestatakse spetsiaalselt täpselt kujundatud rõngakujulisse soonde BSP isase kinnitihendi õõneskorgi otsas või võlli õlal. See mitte ainult ei kinnita tihendusrõngast kindlalt, vaid võimaldab sellel ka tõhusa tihendi moodustamiseks vajaliku kokkusurumise.

(2) Komposiitkonstruktsioon: mõne komposiittihendi puhul võib metallkarkassi kruvikorpusega mehaaniliselt kombineerida, et tihend püsiks kogu aeg õiges asendis.

【2】BSP keerme tüüp

(1) BSPP (G-keere): see viitab keermele, mille keerme ise on paralleelne ja millel puudub tihendusvõime. Tihenduse saavutamiseks peab see tuginema otsapinna tihendamisele.

(2) BSPT (R-keere): see viitab kitseneva keermele. Selle tihenduspõhimõte saavutatakse sisemise ja välimise kitseneva keerme tiheda haardumisega, et saavutada metall-metalli tihend.
