Kinnituskinniti avanemise vahe

Kinnituskinniti avamisavadel on erinevad pinnatöötlused. Need aitavad võidelda rooste vastu, muudavad jootmise lihtsamaks, lasevad elektril paremini voolata ja muudavad need isegi kenamaks.

Levinud on elektrolüütiline nikkelkate, tinakate (kas puhas või sulam), tsingi-nikli sulamist kate (mis aitab paremini rooste vastu võidelda) ja hõbekate (hea elektrivoolu laskmiseks).

Teie valitud töötlus sõltub sellest, mida keskkond vajab, jootmisprotsessist ja sellest, mida on vaja elektrilise jõudluse tagamiseks.

Paigaldamise ajal kinnitatakse avamispiirkond neetimisprotsessi abil, et tagada tugev ja vibratsioonikindel ühendus.

Kohandatud spetsifikatsioonid ja suurused

Kinnituskinniti avanemist on saadaval paljudes standardsuurustes ja saate ka kohandatud suurusi.

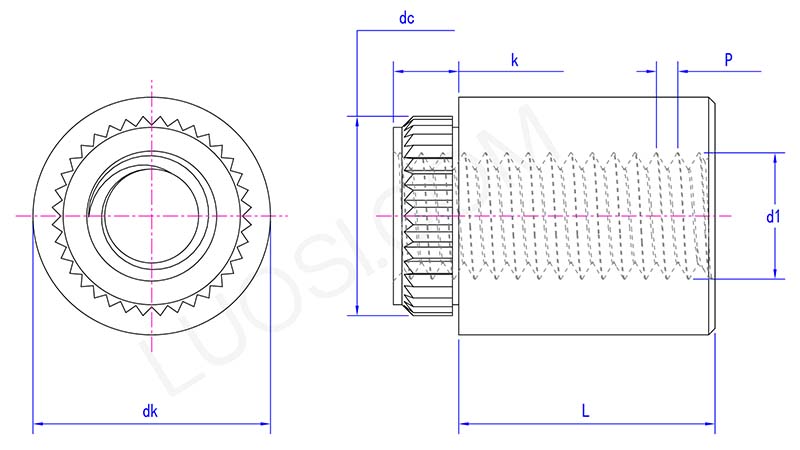

Peamised andmed hõlmavad naastu läbimõõtu (nii varre kui ka pea), kogukõrgust, keerme suurust ja pikkust (kui naastu otsas on keermed) ning PCB-s vajaliku ava suurust.

Mõõtmete õige valimine on oluline. See tagab, et naast sobib trükkplaadiga korralikult, saab selle neetimisel õige kinnitusjõu ja töötab koos teiste osadega, millega see ühendub.

Milline on tüüpiline kaal/kandevõime?

See, kui suure raskusega need kinnises kinnitusdetailide eraldusribad taluvad, sõltub suuresti nende suurusest, näiteks läbimõõdust ja pikkusest, materjalist (teras või alumiinium), PCB paksusest ja ava suurusest.

Tüüpiline 3 mm roostevabast terasest naast 1,6 mm PCB-s suudab tavaliselt taluda 300–500 N (see on 30–50 kg) väljatõmbejõudu.

Meil on tehnilised lehed, kus on kirjas nihke- ja väljatõmbetugevus. Kontrollige neid tehnilisi andmeid alati veendumaks, et valitud naast saab hakkama selle mehaaniliste vajadustega, milleks te seda kasutate.
