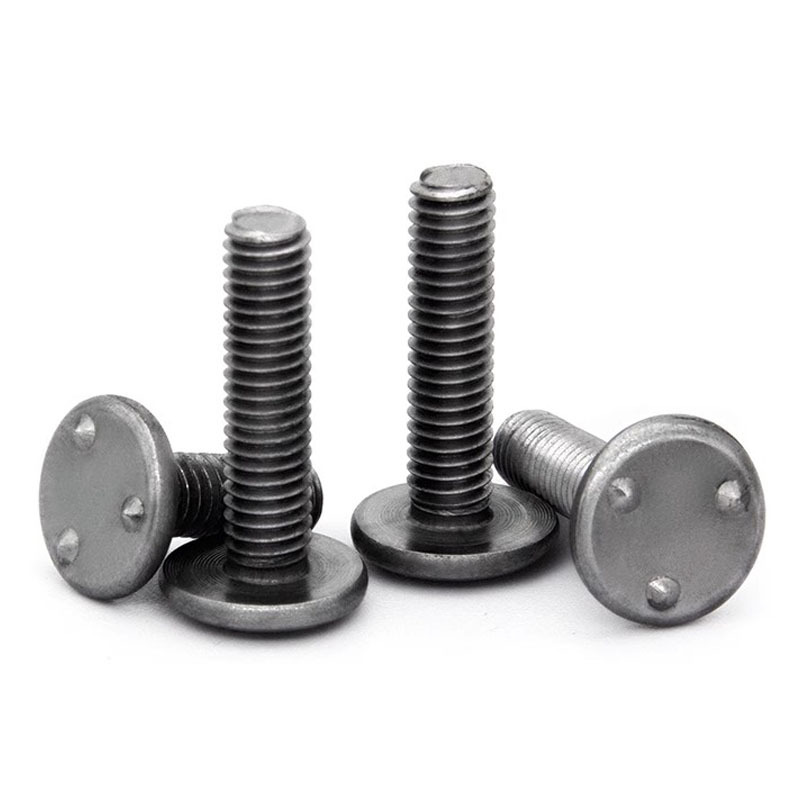

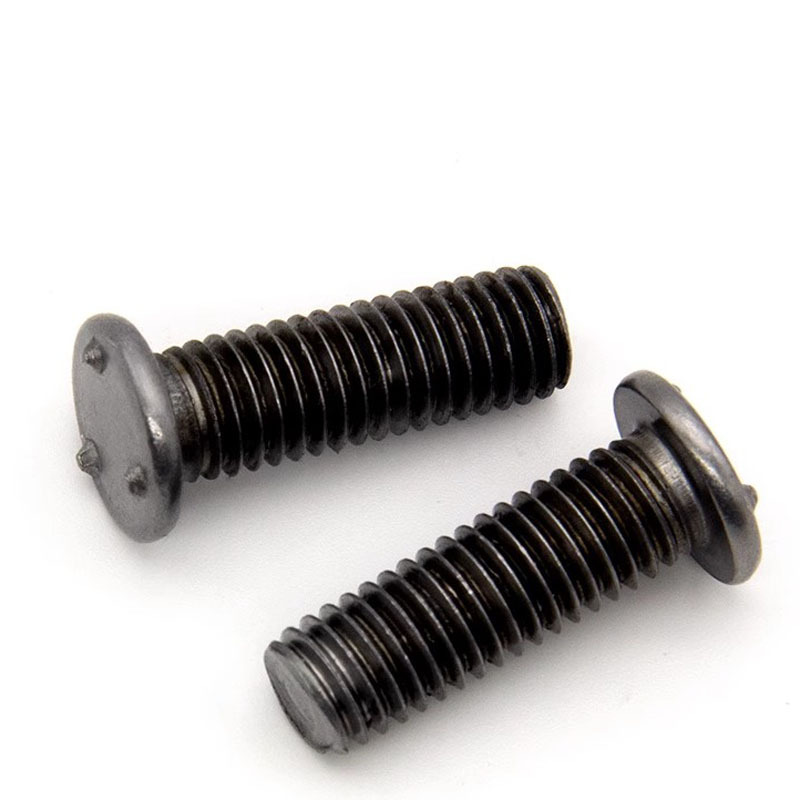

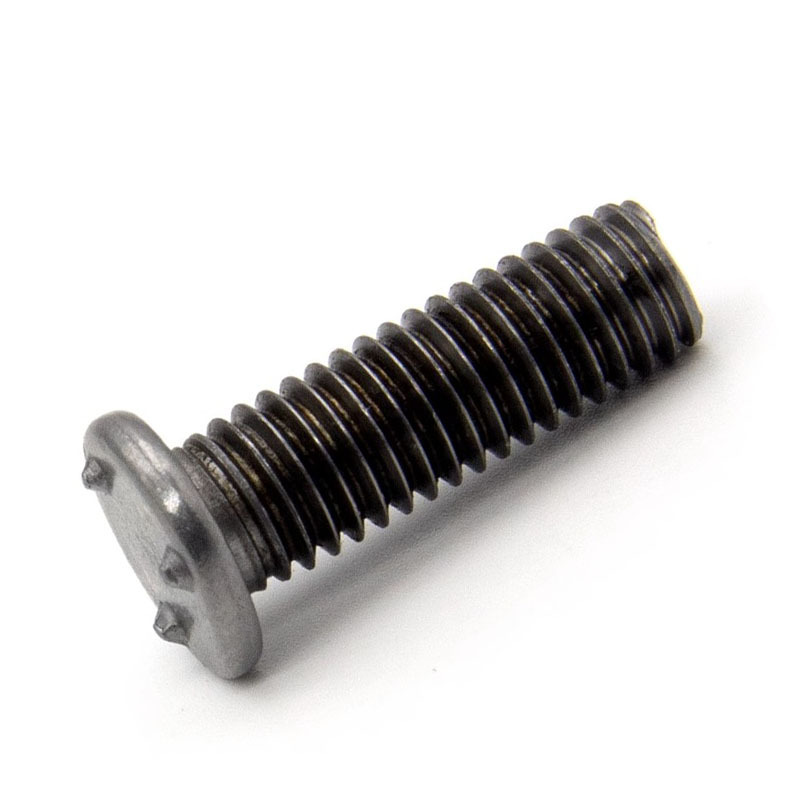

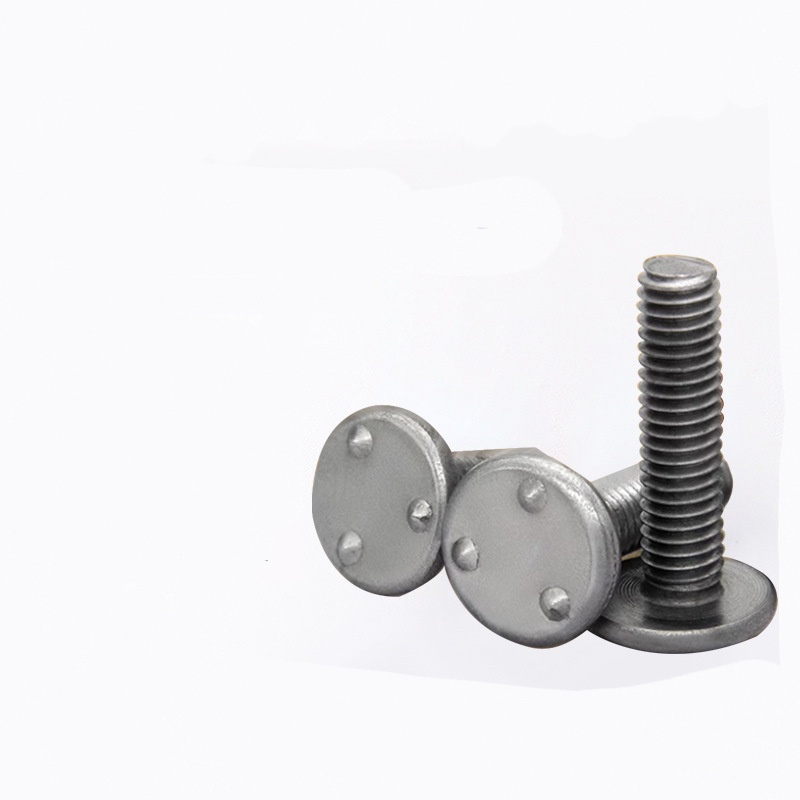

Töökindel näoprojektsiooniga keevituspolt

Takistuskeevitamise ajal vajuvad töökindla näo projektsioonikeevituspoldi väljaulatuvad osad kokku, luues põhimetallile lokaalsed sulamistsoonid. Kliendid üle maailma usaldavad Xiaoguo®-i koos usaldusväärsete tarnijatega, et tarnivad poldid, mutrid, kruvid ja seibid täpselt spetsifikatsioonidele vastavaks.

Mudel:QC/T 599.1-1999

Saada päring

Tootekirjeldus

Seadmete valmistamisel – näiteks kodumasinate – ja elektroonikakorpuste puhul on töökindlad näoprojektsiooniga keevituspoldid olulised sisemiste osade, paneelide ja kinnitusdetailide hoidmiseks lehtmetallist raamidele.

Nendel poltidel on ühepoolne paigalduskonstruktsioon, mis tagab puhta ja tõhusa paigalduse ning blokeerib tõhusalt lekketeed. See disain mitte ainult ei lihtsusta protsessi ja parandab oluliselt kokkupaneku efektiivsust, vaid aitab ka aja jooksul säilitada tarbekaupade jõudlust ja kasutatavust.

Rakenduse stsenaarium

Töökindlaid näoprojektsiooniga keevituspolte kasutatakse palju tööstuslikes masinates, põllumajandusseadmetes ja konstruktsiooni metallitöödes. Need toimivad püsivate kinnituspunktidena selliste asjade jaoks nagu kaitsed, hüdraulilised osad, andurid ja muud tarvikud. Need paigaldatakse raamidele, plaatidele või kestadele ning poltide tugevus ja vastupidavus muudavad need hästi ka rasketes tingimustes.

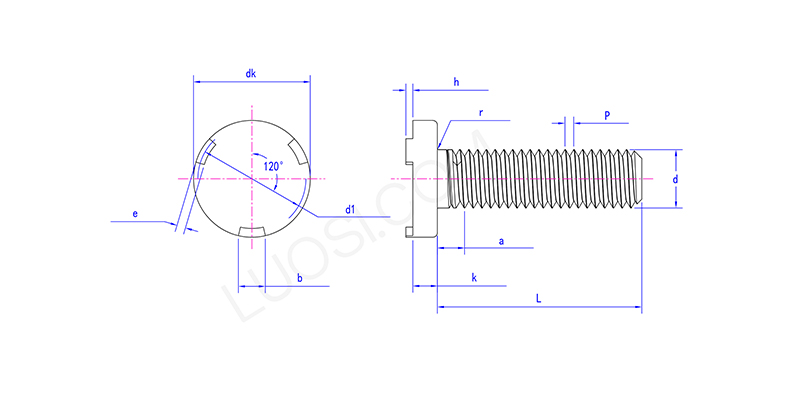

Esmasp	M5	M6	M8	M10
P	0.8	1	1.25	1.5
dk max	12.4	14.4	16.4	20.4
dk min	11.6	13.6	15.6	19.6
k max	2	2.2	3.2	4.2
k min	1.6	1.8	2.8	3.8
e max	2.25	2.75	2.25	2.75
e min	1.75	2.25	1.75	2.25
b max	3.3	4.3	5.3	6.3
b min	2.7	3.7	4.7	5.7
h max	0.8	0.9	1.1	1.3
h min	0.6	0.75	0.9	1.1
d1 max	10	11.5	14	17.5
d1 min	9	10.5	13	16.5
r min	0.2	0.25	0.4	0.4
r max	0.6	0.7	0.9	1.2
a max	3.2	4	5	5

Roostevastane töötlus

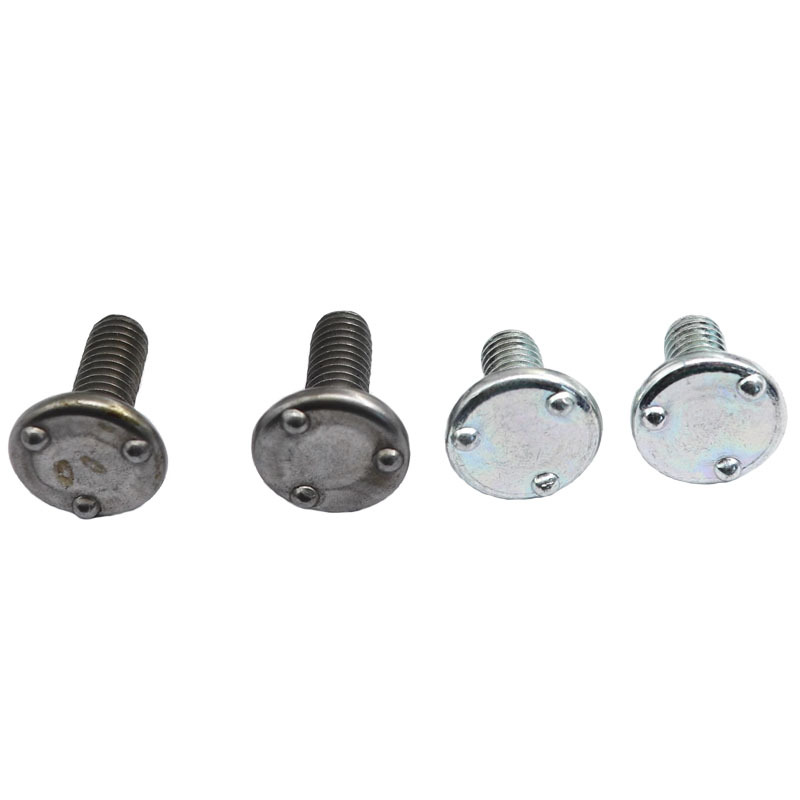

Usaldusväärsetel esiotsa väljaulatuvate keevituspoltide viimistlusega on sageli tsinkimine – läbipaistev, kollane või must kromaat –, et hoida neid roostetamise eest. Paljud neist vastavad ASTM B633 standarditele. Teine valik on fosfaatimine; see aitab värvil paremini kleepuda ja paneb asjad kergemini libisema.

Kuid parima tulemuse saavutamiseks tuleb viimistlust kasutada koos keevitusega. Keevitamise ajal on puhas tsinkkatted nakkuvuse, korrosioonikindluse ja keevisõmbluse stabiilsuse poolest paremad kui paksud kromaatkatted.
