Kahekordne kokkuklapitav kiilulukuseib

Xiaoguo® tehases toodetud Double Fold Wedge Lock Seibil on kahekihiline struktuur ja kahekordse lukuga disain. Võrreldes traditsiooniliste tavaliste lõdvenemisvastaste kinnitusdetailidega on nende jõudlus palju parem.

Saada päring

Tootekirjeldus

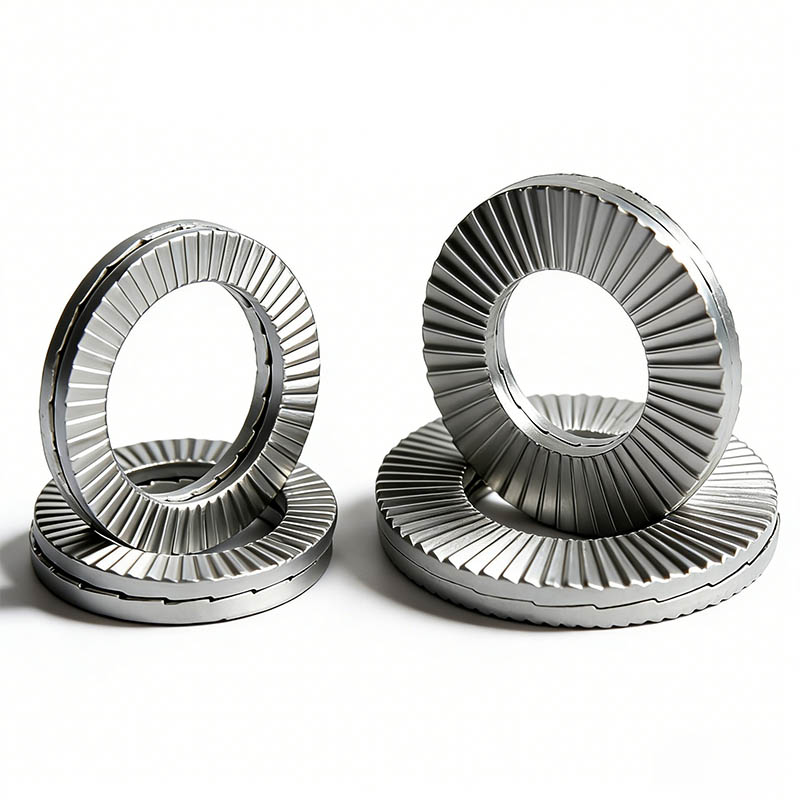

Double Fold Wedge Lock Seib on täiustatud ja suure jõudlusega lõdvenemisvastane kinnitus. Traditsioonilise hõõrdumisel põhineva meetodi asemel kasutatakse ainulaadset kiillukustustehnoloogiat. Sellel on kahekihiline volditud kiilkonstruktsioon, mille mõlemal küljel on sakilised pinnad. Tegelikult koosneb see paarist (kahest tükist) täpselt identsetest seibidest. Iga pesuri ainulaadne struktuur on võti selle silmapaistva lõdvenemisvastase jõudluse saavutamiseks.

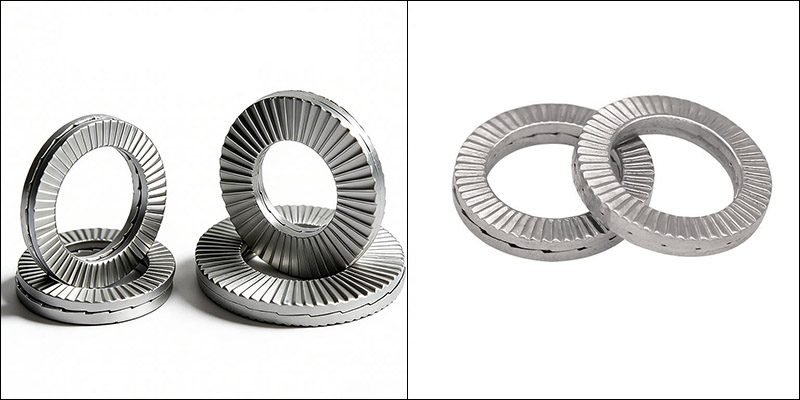

Double Fold Wedge Lock Washer

Struktuuriomadused

Double Fold Wedge Lock Seibi põhiline struktuurne omadus seisneb kahe tihendi konstruktsioonis, mille sise- ja välispind täidavad vastavalt lukustamise ja fikseerimise funktsioone.

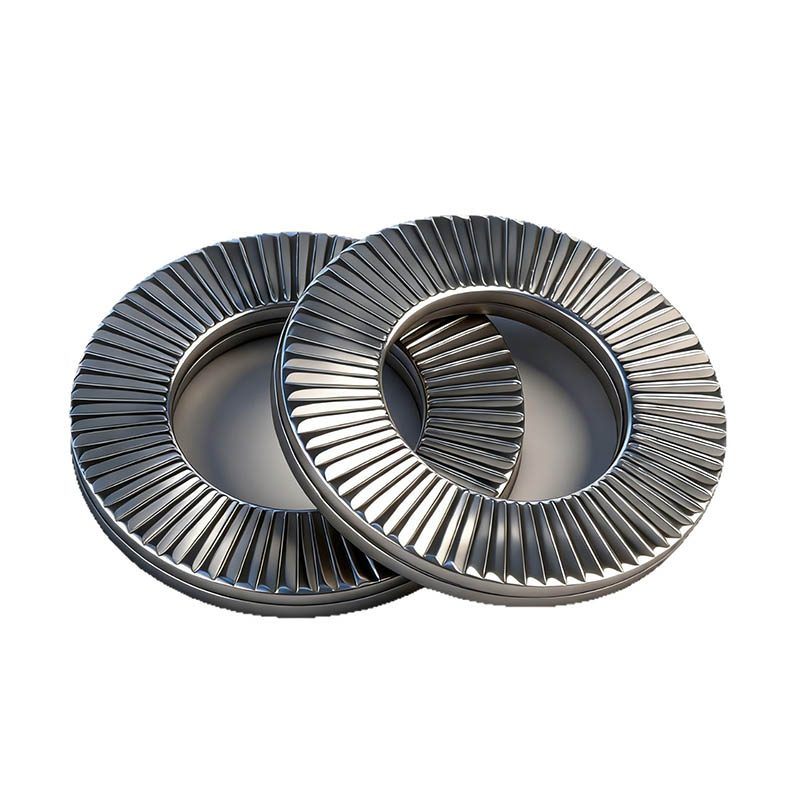

(1) Paaritud pesumasin

Kaks identset tihendit ühendatakse, et moodustada komplekt. See disain erineb traditsioonilisest ühes tükis olevast vormist. Kaks tihendit on tootmise käigus eelnevalt kokku pandud, et moodustada lukustussüsteem. Seda sümmeetrilist disaini saab uuesti kasutada ja see ei kahjusta lahtivõtmisel tihendeid.

(2) Radiaalselt tõstetud pind

Need kõrgendatud mustrid on topeltvolditava kiiluluku seibi külg, mis puutub otse kokku mutri, poldi pea või ühendatud komponendi pinnaga. Pinnal on peened radiaalselt kõrgendatud mustrid/hambad. Need on mõeldud peamiselt topeltvolditava kiiluluku seibi kinnitamiseks sellele pinnale, "lukustades" selle paigale ja takistades nende vahel libisemist.

(3) Kolmnurkne hambapind

See on ühenduspind tihendi vastasküljel. Sisepind koosneb piki ümbermõõtu ühtlaselt jaotunud kiilukujulistest hambapindadest, mis meenutavad nukki ja on tuntud ka kui "kiilukujulised hambad" või "kaldhambapinnad".

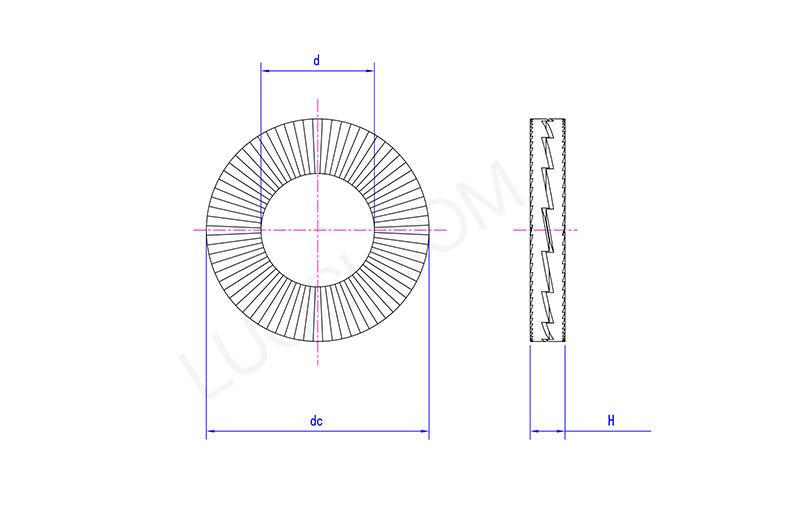

Double Fold Wedge Lock Washer

Esmasp	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
alalisvoolu max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

KKK

(1) Kas see on korduvkasutatav?

Jah, seda saab mitu korda uuesti kasutada. Selle lukustusvõime ei lange pärast korduvat lahtivõtmist ja kokkupanekut kergesti.

(2) Milliseid materjale te tarnite?

Meil on vedruterasest, süsinikterasest ja roostevabast terasest versioonid. Pinnatöötlused hõlmavad tsinkimist, kuumtsingimist ja mustoksiidi.

(3) Mis on eelis võrreldes tavalise poolitatud lukustusseibiga?

Palju parem vibratsioonikindlus, tugevam lukustusefekt, ei ole kerge väsitada ja deformeeruda, sobib paremini suure koormuse ja kõrge vibratsiooni korral.
