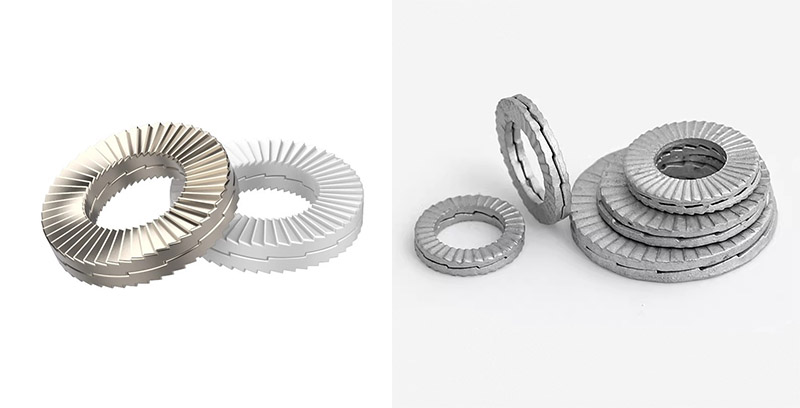

Kaks kokkuklapitavat iselukustuvat suurt seibi

Kahe volditud iselukustuvate suurte seibide paigaldamine on üsna lihtne. Lihtsalt veenduge, et suur hammastega pind oleks õigesti joondatud ja õiges asendis, ning seejärel pingutage polt või mutter standardse pöördemomendiga, et protsess lõpule viia. Selle paigaldamine ei nõua keerulisi tehnikaid ega kalleid tööriistu, kuid 100% jõudluse saavutamiseks tuleb arvestada mitme põhipunktiga.

(1) Ettevalmistus enne paigaldamist

Töödeldava detaili puhastamine: veenduge, et poltide, mutrite, kahe volditud iselukustuvate suurte seibide ja ühendatud osade kontaktpinnad on puhtad, tasased, õliplekkide, rooste või jämeta.

Kontrollitavate seibide arv: kasutamisel tuleb neid kasutada paarikaupa (kaks tükki moodustavad ühe komplekti).

Kontrollige paigalduspinna tüüpi: kas see on läbiva auguga või pimeauguga ja määrake seibide arv.

(2) Asetage pesumasin

Eemaldage seibid ja veenduge, et "suurte hammastega pind (kiilukujuline pind)" oleks vastamisi. Ärge poolitage ega paigaldage neid vales järjekorras.

(3) Eristage läbivaid auke ja pimeauke

Pimeava/poldi ühendus: vaja on vaid kahte kokkupandavat iselukustuvat suurt seibi, mis asetatakse poldipea ja ühendatud komponendi vahele. Mutter pingutatakse teiselt poolt.

Läbiva ava / poldi-mutri koost: kasutamisel on vaja kahte paari kahekordseid iselukustuvaid suuri seibe. Üks paar asetatakse poldipea alla ja teine ​​paar asetatakse mutri alla.

(4) Tagada õige kontakt

Veenduge, et seibi välisküljel olevad radiaalsed hambapinnad puutuvad kokku poldipea (või mutri) ühe küljega ja teine ​​pool on ühenduses ühendatud komponendi pinnaga.

(5) Pingutage

Kasutage pöördemomentvõtit ja pingutage kinnitusdetailid vastavalt vastavatele pöördemomendi väärtustele.

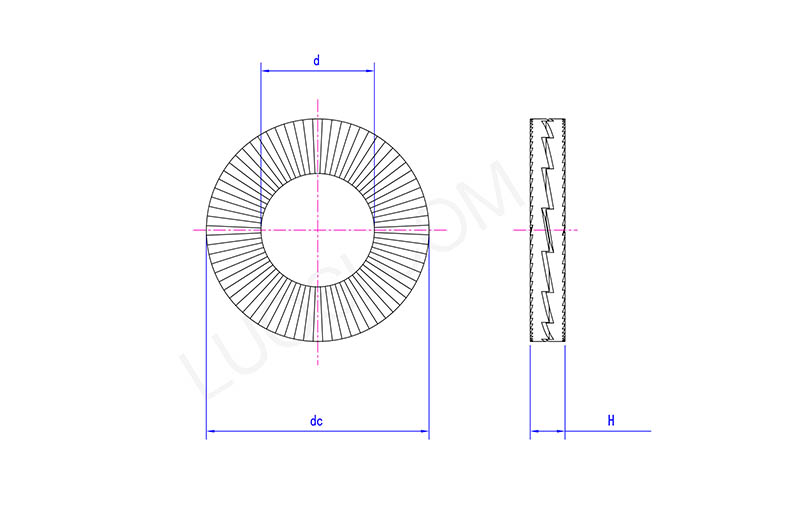

Esmasp	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
alalisvoolu max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3

Kas seda saab uuesti kasutada?

Kahekordseid iselukustuvaid suuri seibe saab tavaliselt uuesti kasutada. Pärast seadmest eemaldamist tuleb mõlemad tihenditükid põhjalikult üle vaadata.

Tingimused korduskasutamiseks: Kui sisemise rõnga suurel hambapinnal ja väliskülje radiaalsetel hammastel ei ole liigset kulumist, nähtavaid deformatsioone, pragusid ega kahjustusi, võib need puhastada ja uuesti paigaldada.

Vahetamist vajav olukord: kui kontrollimisel ilmneb ilmselge kulumine või kahjustus, tuleb ebapiisava lukustusjõu vältimiseks viivitamatult asendada uus seibide komplekt.
