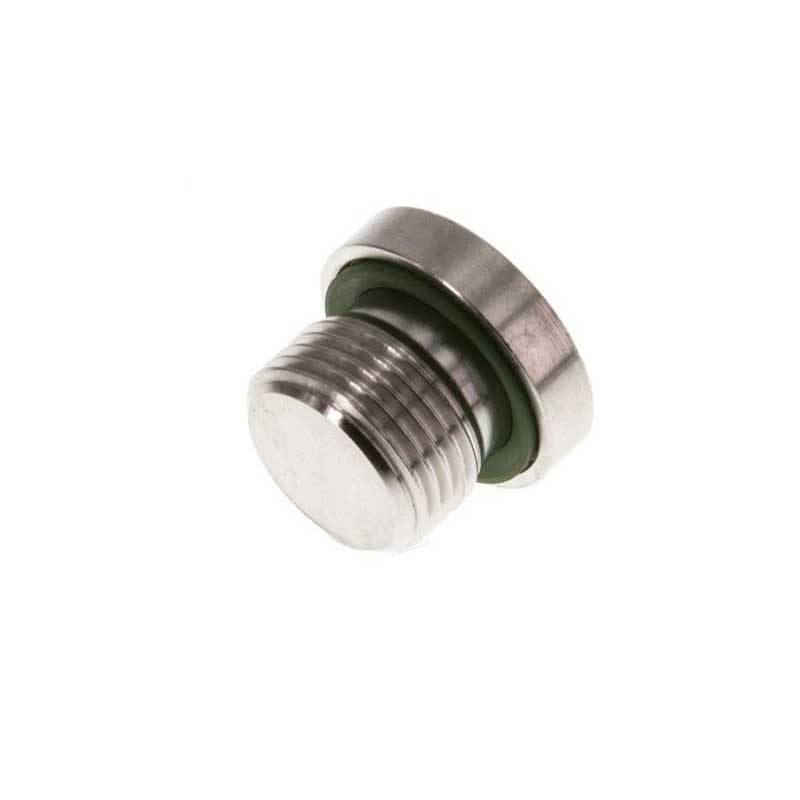

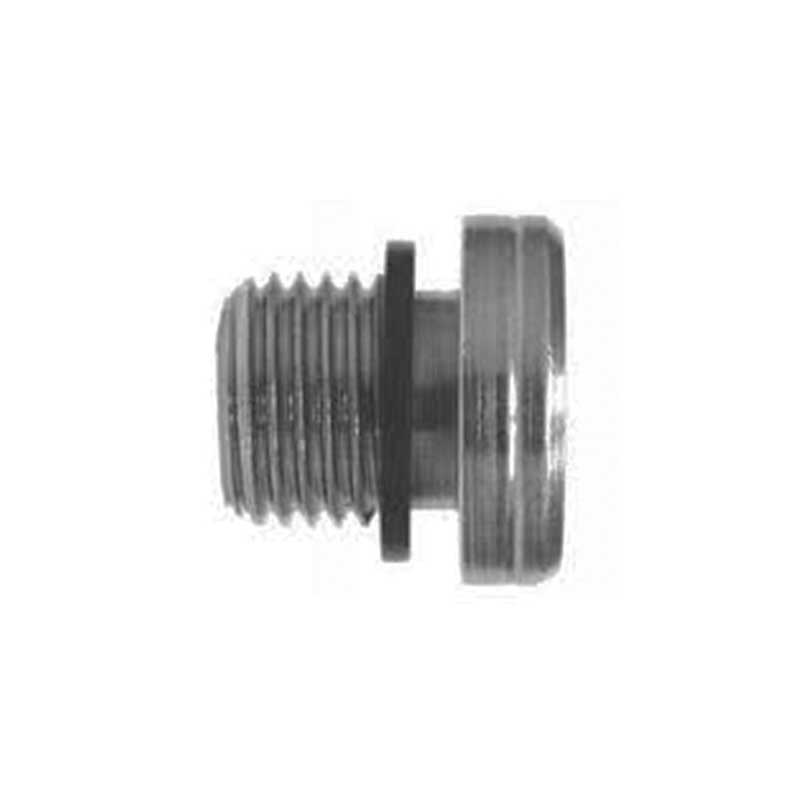

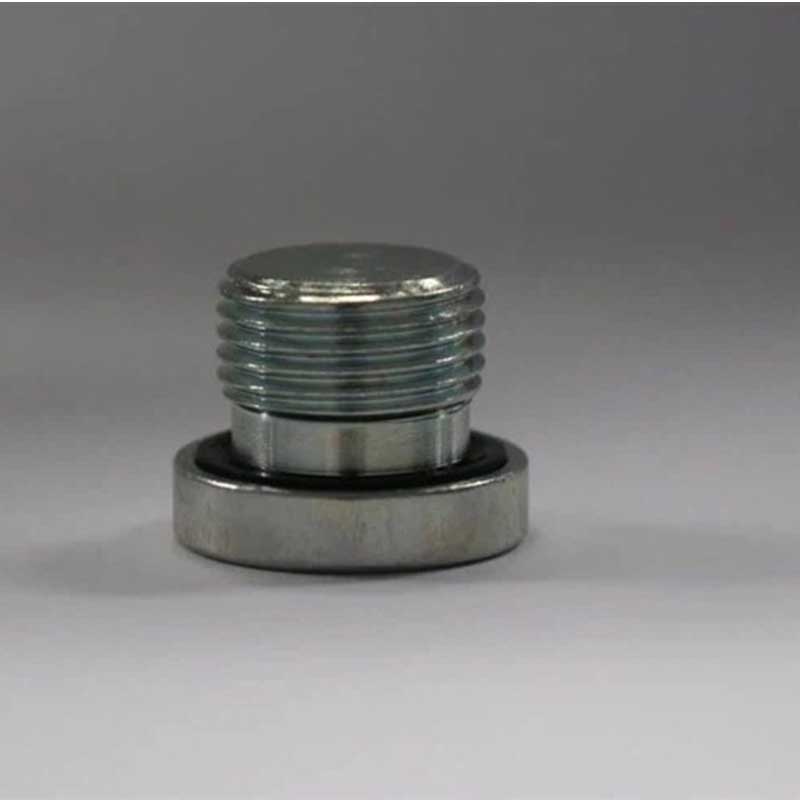

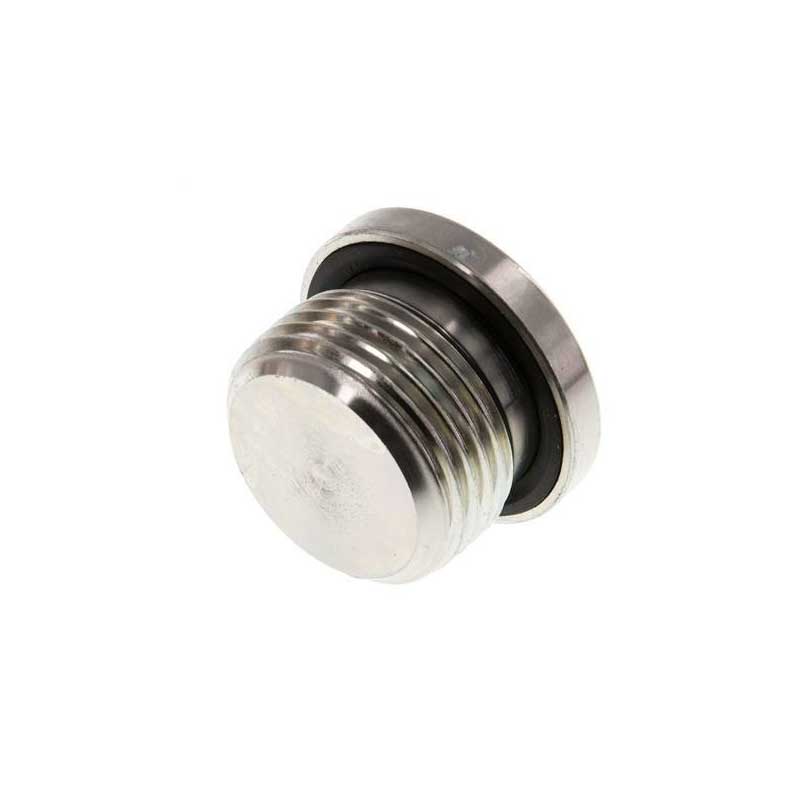

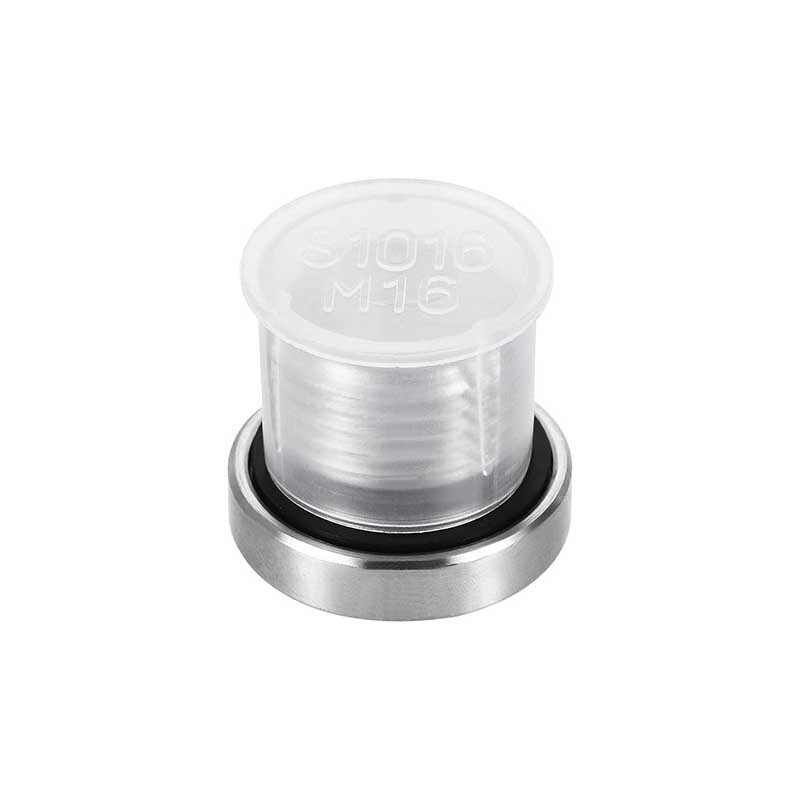

Õõnes kuuskanttoru pistik tihendusrõngaga

Tihendusrõngaga Xiaoguo® Hollow Hex Pipe Plug pinnatöötlus on mitmekülgne: galvaniseerimine, mustamine, nikeldamine jne, mis takistab tõhusalt rooste ja korrosiooni teket ning sobib välitingimustesse või niisketesse töötingimustesse. Kõiki laos olevaid tooteid saab pakkuda tasuta näidistena.

Saada päring

Tootekirjeldus

Usaldusväärne tihend on tihendusrõngaga õõnsa kuuskanttoru pistiku kõige olulisem funktsioon. Tihendamistoimingud võib jagada peamiselt kahte kategooriasse:

(1) Tihendi tihend (paralleelsed keermed)

Põhimõte: Otsapinna tihendamiseks surutakse kruvikorgiga kokku vahetatav tihend

Põhikomponendid: vaskseib, ED-rõngas, O-rõngas, alumiiniumseib

(2) Keerme interferentsi tihend (koonuskeere)

Põhimõte: tuginedes koonuse keermele omasele interferentsile, saavutatakse metall-metalli tihendus otse

Põhikomponendid: puudub tihend, kuid seda saab täiendada hermeetiku või teibiga

Hollow Hex Pipe Plug with Sealing Ring

Spetsiaalne tihendustehnoloogia

(1) Eelnevalt peale kantud keermetihendus

Kandke tihendusrõngaga õõnsa kuuskanttoru pistiku keermetele õhuke kiht mikrokapsli hermeetikut (näiteks Loctite'i eelkatmistehnoloogia).

Paigaldamise ajal oli liimikiht kokku surutud ja pragunenud ning pärast kõvenemist moodustas see tihendi ja pakkus lahtinemisvastast funktsiooni.

Sobib paralleelkeermetele või koonuskeermetele, võib asendada kleeplinti või seibid.

(2) Lõdvenemisvastane nailonist tihendusrõngas

Kinnitage niidi ühele küljele väike tükk nailonmaterjali.

Sisestamise ajal surutakse nailon kokku, tekitades hõõrdumist, et vältida lõdvenemist ja pakkudes ka teatud tihendusfunktsiooni.

Kasutatakse peamiselt madalrõhuolukordades, kus on vaja lahtistamist.

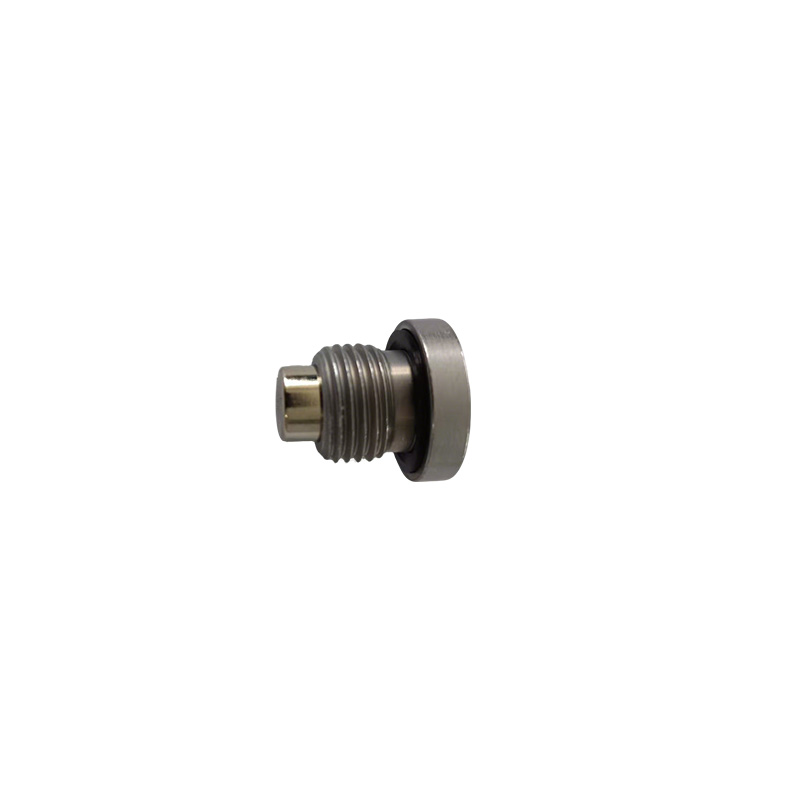

(3) Magnet + integreeritud tihendus

Tihendusrõngaga magnetilise õõnsa kuuskanttoru pistiku pähe on tavaliselt sisse ehitatud magnetid. Tihendusmeetodi puhul kasutatakse endiselt tihendi tihendamist (paralleelkeermed) või koonilise keerme tihendit ja nende kahe vahel pole vastuolu.

Hollow Hex Pipe Plug with Sealing Ring

PARTNO	KEEM	ED VANGIKS	MÕÕTMED
PARTNO	E	ED VANGIKS	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27 × 2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Soovitus tihendamiseks

Enamiku tavarakenduste jaoks (autod, üldmasinad): valige DIN 910 õõnes kuuskanttoru pistik koos tihendusrõnga ja vaskseibidega, mis on lihtsad, töökindlad ja madalaima hinnaga.

Kõrgsurve või sagedase lahtivõtmise jaoks: valige ED-tihendusrõngad, mida saab uuesti kasutada ja millel on kõrge tihendusrõhk.

Ülikõrgsurve või kompaktsete ruumide jaoks: valige koonilised keermed (NPT/BSPT) + hermeetik.

Korrodeerivate või kõrge temperatuuriga keskkondade jaoks: eelistage roostevabast terasest kruvisid + vaskseibe või FKM ED-rõngaid.

Kui teil on vaja konkreetse kliendi stsenaariumi jaoks konkreetset tihenduslahendust soovitada, esitage üksikasjad ja me anname teile täpse soovituse.
