Meetriline õõnes kuuskantpistik

Lõdvestuge ja ostke hulgi Xiaoguo® Male Metric Hollow Hex Plug. Meil on professionaalne seadmete tootmise meeskond ja müügijärgne meeskond, kes pakuvad kogu protsessi tootetuge, suurendades ostukogemust.

Mudel:DIN910

Saada päring

Tootekirjeldus

(1) Purustava pöördemomendi katse

See on keevitustugevuse kontrollimise põhimeetod. Sisestage sobivad poldid keevitusmutritesse, rakendage pöördemomentvõtmega määratud pöördemoment. Kui isane meetriline õõnes kuuskantpistik ei pöörle ja keevispunktid ei rebene, loetakse see kvalifitseerituks. Soovitatav pöördemomendi võrdlusväärtus vastavalt standardile BS 7670:

M5 mutter: minimaalne rikkemoment ≥ 12 N·m

M6 mutter: minimaalne rikkemoment ≥ 20 N·m

M8 mutter: minimaalne rikkemoment ≥ 50 N·m

(2) Ribade või väljatõmbekatse

Tehke destruktiivse riba või väljatõmbekatse, et kontrollida, kas metallitükki saab igas kontaktpunktis alusmaterjali küljest lahti tõmmata.

(3) Visuaalne kontroll

Meetriline õõnes kuuskantpistik ei ole kallutatud ja ääriku pind puutub töödeldava detailiga ideaalselt kokku.

Puuduvad tugevad pritsmed, praod ega läbikeevitus.

Keermemõõturi test läbiti (keevituse kuumuse mõju ei tohiks põhjustada keerme deformeerumist).

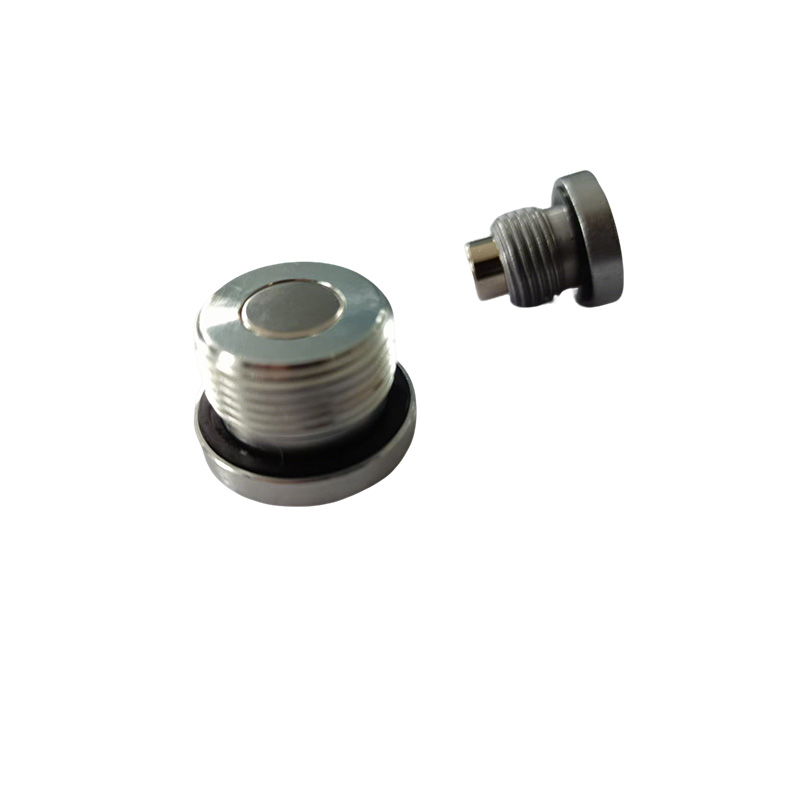

Male Metric Hollow Hex Plug

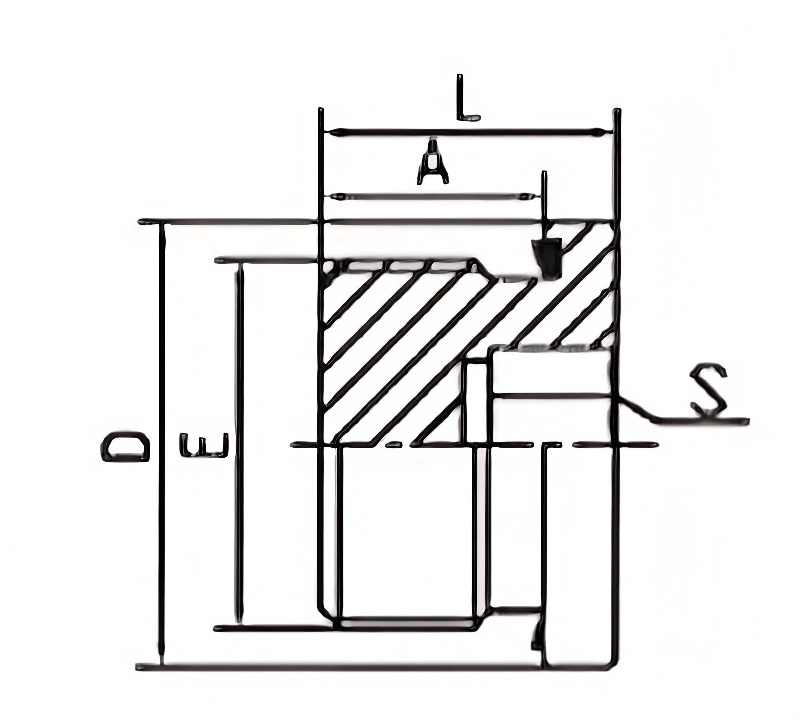

PARTNO	KEEM	ED VANGIKS	MÕÕTMED
PARTNO	E	ED VANGIKS	A	L	S	D	N.M
TMN08	M8x1	ED-08	8	12	4	12	8-10
TMN10	M10x1	ED-10	8	12	5	14	10-12
TMN12	M12x1,5	ED-12	12	17	6	17	15-25
TMN14	M14x1,5	ED-14	12	17	6	19	20-35
TMN16	M16x1,5	ED-16	12	17	8	22	25-40
TMN18	M18x1,5	ED-18	12	17	8	24	30-45
TMN20	M20x1,5	ED-20	14	19	10	26	35-50
TMN22	M22x1,5	ED-22	14	19	10	27	40-70
TMN24	M24x1,5	ED-24	14	19	10	29	40-70
TMN26	M26x1,5	ED-26	16	21	12	32	60-100
TMN27	M27 × 2	ED-27	16	21	12	32	100-135
TMN33	M33x2	ED-33	16	22	17	40	150-240
TMN42	M42x2	ED-42	16	22	22	50	250-360
TMN48	M48x2	ED-48	16	22	24	55	300-400
TMN60	M60x2	ED-60	18	26	27	70	380-450

Ohutushoiatus

Male Metric Hollow Hex Plug kasutamisel takistuspunktkeevitamiseks ja järgnevaks kokkupanekuks järgige isikliku ohutuse, seadmete terviklikkuse ja keevituskvaliteedi tagamiseks rangelt järgmisi ohutusjuhiseid.

(1) Kandke kaitsevarustust

Keevitusmasinaga töötamisel tuleb kanda kaitseprille või näokaitset, et vältida keevituspritsmetest tulenevaid silmavigastusi.

Pane selga tulekindlad kindad ja pikkade varrukatega tööriided, et lendava metalli tõttu nahk ei põleks.

Keskkonnas, kus on suitsu, tuleb kanda tolmumaski või kasutada kohtväljatõmbeseadet.

(2) Vältige elektrilööki

Veenduge, et keevitusmasin on korralikult maandatud ja kaabli isolatsioonikiht terve.

Hoidke keevitusmasina ümbrus kuivana. Maapinnal ei tohi olla vett ega õliplekke.

Niiskes keskkonnas on keevitusmasina kasutamine paljaste kätega rangelt keelatud. Kui operatsioon on vajalik, tuleks kasutada isolatsioonipadja või isoleeritud jalanõusid.

(3) Vältige pritsmeid ja tulekahju

Keevitusalasse ei tohi asetada tule- või plahvatusohtlikke esemeid (nagu õlitünnid, lahustid, paber jne).

Kui pritsmed on olulised, võib keevitustöökoha ümber paigaldada tuletõkked.

Pärast keevitamise lõpetamist laske töödeldaval detailil enne virnastamist loomulikult toatemperatuurini jahtuda. See hoiab ära jääksoojuse teiste materjalide süttimise.

(4) Seadmete hooldus

Kontrollige regulaarselt, kas elektroodid ei ole kulunud ja kas kinnitustihvtid pole lahti.

Puhastage regulaarselt keevitusmasina sees ja töölaual olevat metallist prahti, et vältida lühiseid või mehaanilisi ummistusi.

Male Metric Hollow Hex Plug keevitamisel ja kasutamisel tuleb rangelt järgida ohutusjuhiseid. See mitte ainult ei taga operaatorite ohutust, vaid parandab tõhusalt ka keevitamise kvaliteeti ja tootmise efektiivsust.
