Metrilised kuuskantmutrid takistusprojektsiooniga keevitamiseks

Takistusprojektsiooniga keevitamiseks mõeldud meetrilised kuuskantmutrid on mõõdetud meetermõõdustiku ühikutes ja on spetsiaalselt ette nähtud takistuspunktkeevituseks. Keevitusprotsessi käigus sulavad väikesed väljaulatuvad osad ja seovad metalliga. Xiaoguo® tarnijad võivad pakkuda tasuta näidiseid.

Mudel:BS 7670-1-4-1993

Saada päring

Tootekirjeldus

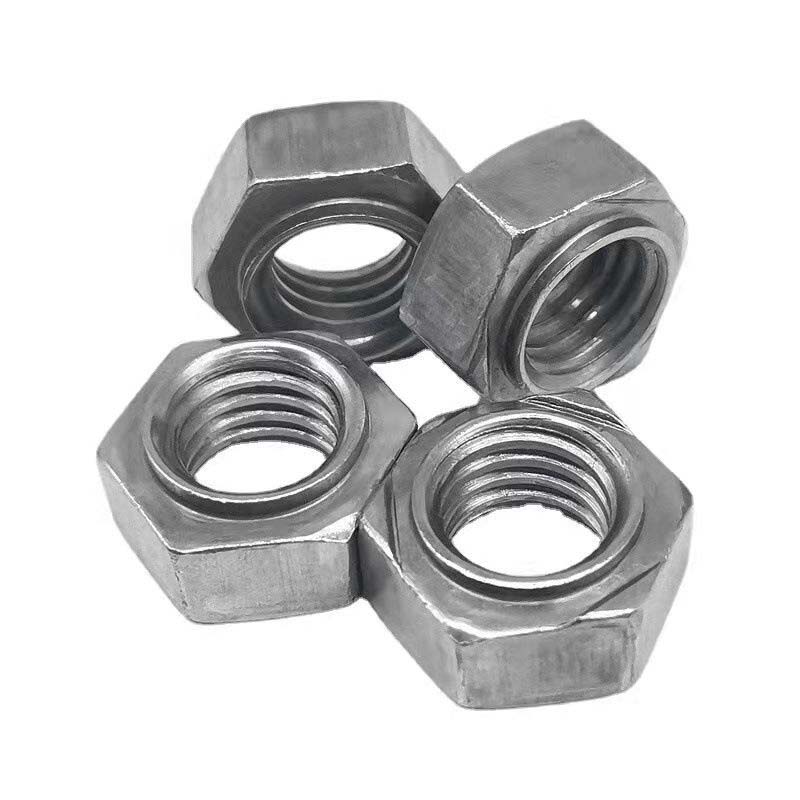

Takistusprojektsiooniga keevitamiseks mõeldud meetrilised kuuskantmutrid on kuusnurkse kujuga, mistõttu on pingutamiseks mugav kasutada mutrivõtit. Mutri ühel küljel on mitu väljaulatuvat väikest jootekohta, teisel pool on standardsed meetermõõdus keermestatud augud.

Toote üksikasjad

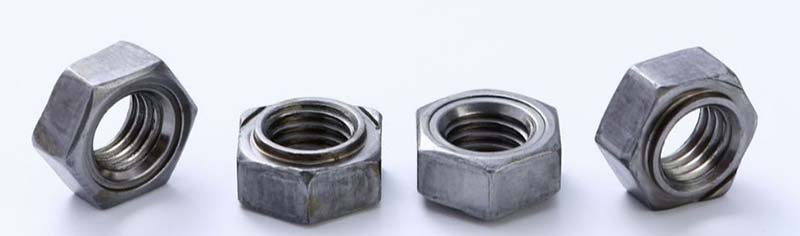

Meetrilise takistusega projektsioonkeevitusmutritel on allosas väikesed eendid. Kui keevituselektroodid suruvad alla, voolab vool läbi nende eendite, sulatades eendid koheselt ja sulatades mutri selle all oleva metallplaadiga. See protsess on kiire ja automatiseeritud ning sobib suurepäraselt auto- või kodumasinatööstuse suuremahuliste tootmisliinide jaoks.

Meetrilised kuuskantmutrid takistusprojektsiooniga keevituskatte suurustele nagu M6, M8 ja M10. Samm (näiteks 1,0 või 1,25) peab vastama teie poltidele. Kuuskantmutri suurus (näiteks M6 kuuskantmutter on 10 millimeetrit) määrab järgmiseks sammuks vajaliku mutrivõtme.

Esmasp	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 max	4.47	5.97	6.96	7.96	10.45	12.45	14.75
d1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
e min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h max	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
s max	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
H max	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

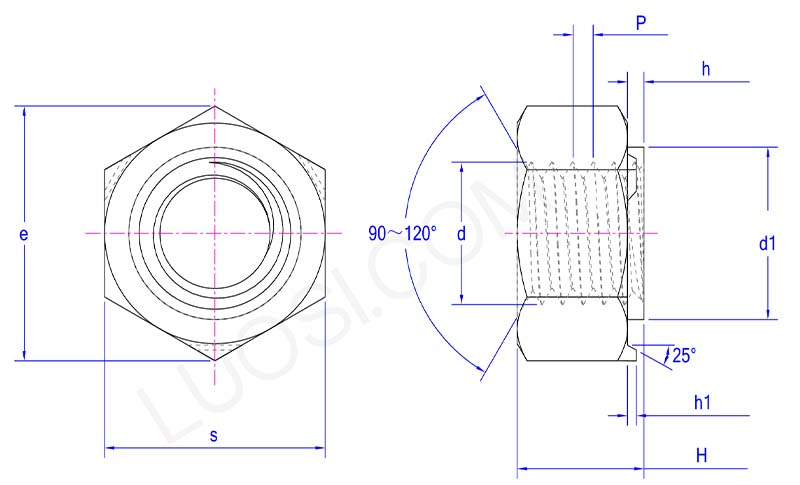

parameter of Metric hex nuts for resistance projection welding

Resistentsusprojektsiooniga keevitamiseks hoidke pind puhas, kui kasutate metrilisi kuuskantmutreid. Õli või rooste võivad keevisõmblust kahjustada. Veenduge, et elektroodid oleksid joondatud ja heas korras. Kahjustatud elektroodid võivad põhjustada kehva keevitamise. Pöörake tähelepanu "pritsmetele" (sädemete lendudele), mis tavaliselt viitab seadistusveale ja keevisõmblus ei pruugi olla kindel.

Toote omadused

Meetrilised kuuskantmutrid takistusprojektsiooniga keevitamiseks tagavad suurema pöördemomendi poltide pingutamisel või lahti keeramisel, tagades sujuva ja lihtsa töö ilma libisemiseta. Samuti tagavad need täpselt joondatud keevispunktid ja ühtlase soojusjaotuse keevitamise ajal. Need kleepuvad tihedalt keevitatud komponentide külge, luues turvalise ühenduse.

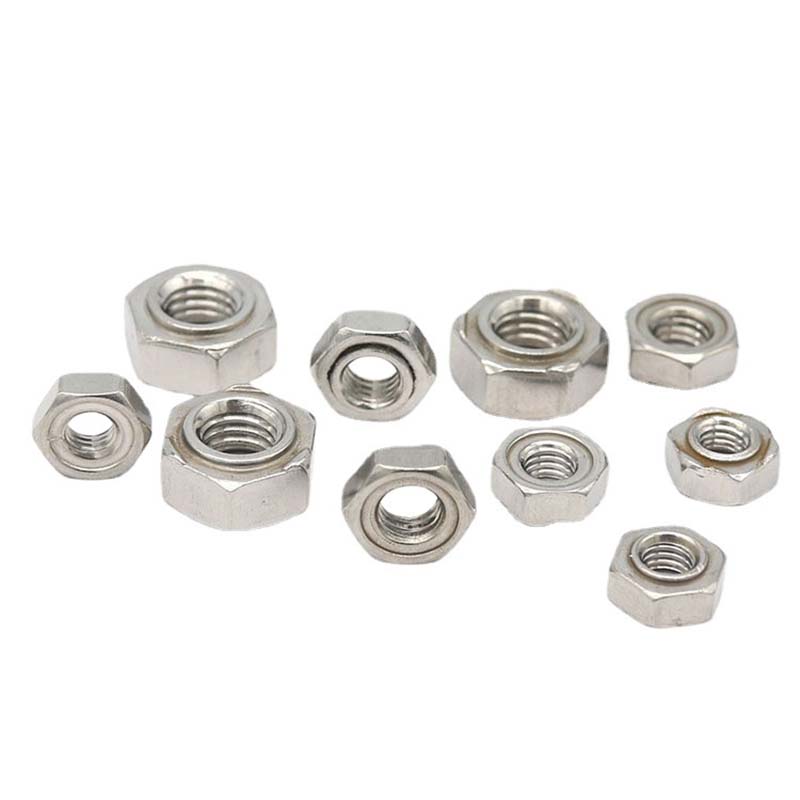

Metric hex nuts for resistance projection welding
