Meetriline tüüp U 12-pioni ääriku kruvi

Meetrilist tüüpi U 12 piontsed äärikukruvid sobivad suurepäraselt täpseks ja turvaliseks paigalduseks. Xiaoguo® tehas vastab teie vajadustele. Toodame vastavalt ASME/ANSI B18.2.5M-2009 rakendusstandardile. Tellige kohe ja hankige vajalikud usaldusväärsed kruvid.

Saada päring

Tootekirjeldus

Meetrilist tüüpi U 12 piontääriku kruvil on peas 12 nurka. Pingutamisel on sellel suurem kontaktpind ja see võib rakendada suuremat pöördemomenti. Kruvi all on U-kujuline äärikplaat, mis võib suurendada kontaktpinda ühendatud osaga ja hajutada survet.

Metric Type U 12 Piont Flange Screw

Omadused ja parameetrid

Meetrilist tüüpi U 12-punktilised kruvid on vastupidavad soolapihustuskorrosioonile. Alt lõigatud konstruktsiooni kasutatakse sageli roostevabast terasest, mis võib vähendada pragude korrosiooni. Äärikutihenduspinnad on ideaalsed valikud laevareelingute või ranniku infrastruktuuri jaoks. Need võivad lahti saada. Sakilise ääriku põhjapinnal on võrkpind, mis sobib tööstuslikele vibraatoritele või generaatoriklambritele, mis ei vaja lukustusseibe.

Meetrilist tüüpi U 12 piontääriku kruvisid kasutatakse turbiini väljalaskekollektori kinnitamiseks. Kollektori leke vähendab turbiini efektiivsust. Nad taluvad temperatuuri 900 °C. U-kujuline soon võib takistada ääriku pingutamisel väändumist. Nikli kleepumisvastase aine pealekandmisel põleb vasepasta ära. Vahetage see iga 50 000 läbitud miili järel; Termiline väsimus võib põhjustada väljalasketoru lõhkemise.

Meetrilist tüüpi U 12-punktilisi kruvisid kasutatakse tuulegeneraatorite käigukasti katete kinnitamiseks. Turbiini vibratsioon võib põhjustada traditsiooniliste kruvide taandumist. Nad võivad katteplaadi lukustada rohkem kui 20 aastaks. Alumine lõigatud osa võib mängida rolli löögi neeldumisel. 12-punktilise pöördemomendi kordistaja kasutamisel kõrgusel võib ebapiisav pingutamine põhjustada tolmu sattumist ja hammasrataste kahjustamist.

Meetrilist tüüpi U 12 piontääriku kruvil on äärmiselt tugev kinnitusjõud. 12-nurgaline disain võimaldab sellel pingutamisel taluda suuremat pöördemomenti. Lisaks suurendab U-kujuline äärik hõõrdumist, muutes selle lahtivõtmise isegi vibreerivas keskkonnas keeruliseks. Need on väga töökindlad ja suudavad ühendusosi kogu aeg stabiilsena hoida.

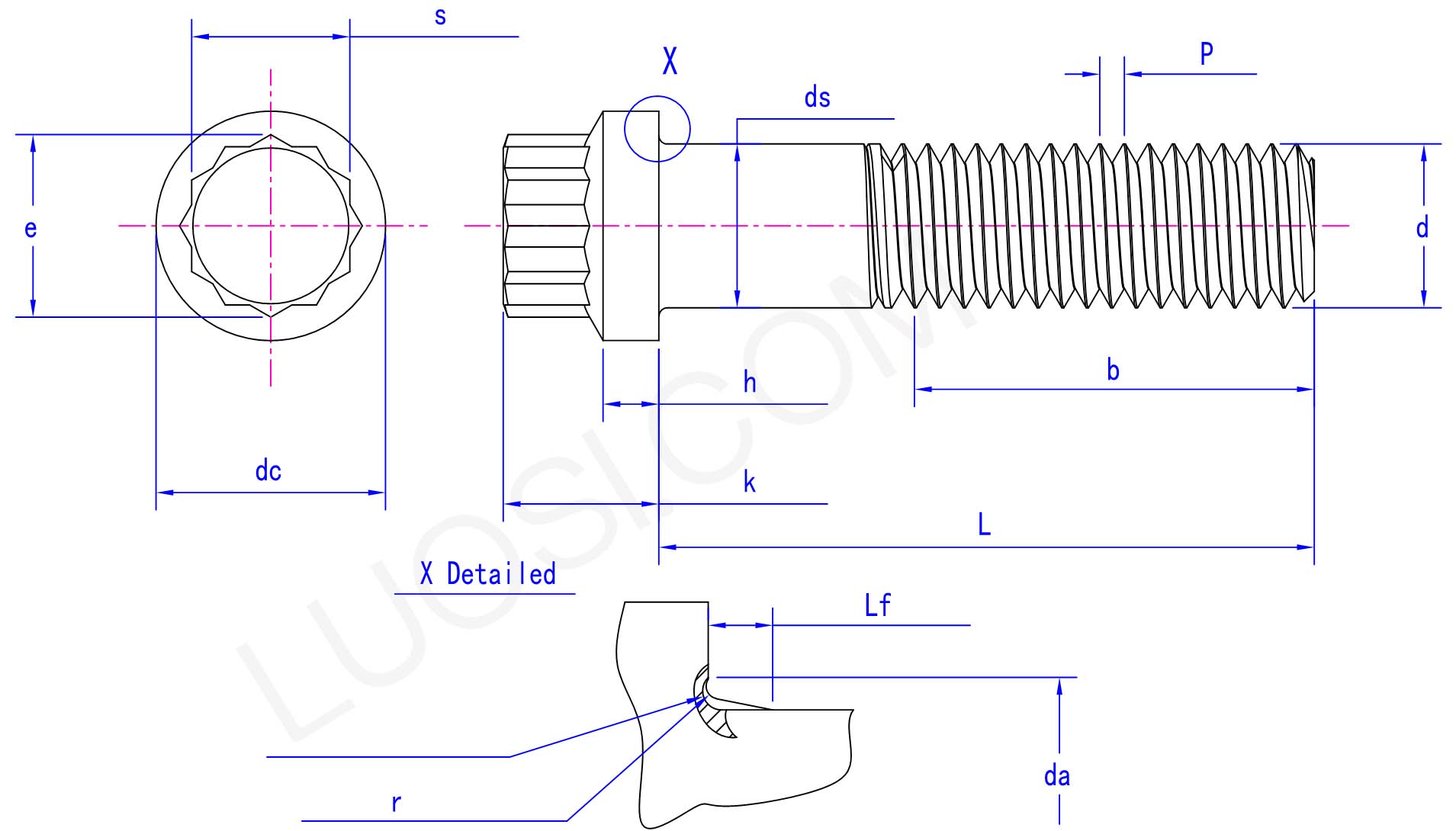

Toote parameetrid

Esmasp	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds max	5	6	8	10	12	14	16	20	24	30	36
ds min	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.61
s max	5	6	8	10	12	14	16	20	24	30	36
s min	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e min	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
alalisvoolu max	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
alalisvoolu min	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h max	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
h min	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k max	5	6	8	10	12	14	16	20	24	30	36
k min	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
da max	6.2	7.5	10	12.5	15.2	17.7	20.5	25.5	30.7	38.5	46.2
Lf max	1.4	1.6	2.1	2.1	2.1	2.1	3.2	3.2	3.2	4.5	4.5
r max	0.25	0.26	0.36	0.45	0.54	0.63	0.72	0.89	1.07	1.33	1.6
r min	0.1	0.11	0.16	0.2	0.24	0.28	0.32	0.4	0.48	0.61	0.73
