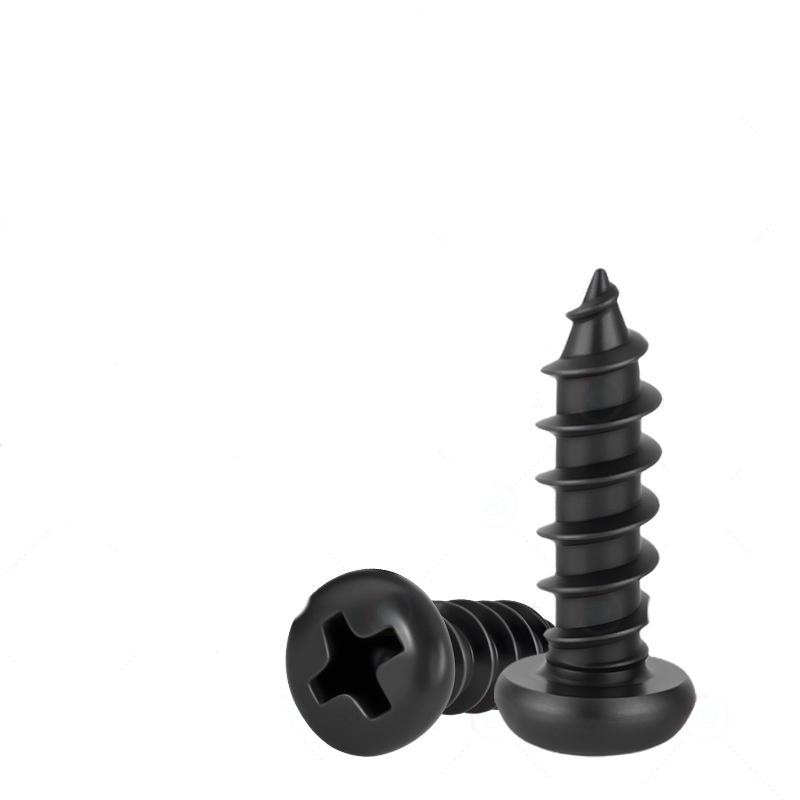

Panusepea risti süvendiga kruvi

Xiaoguo® Pan peaga ristsüvendiga keermestuskruvi Hiinas kasutatakse laialdaselt mööbli, autoosade ja elektriseadmete koostamisel. Ajami konstruktsioon muudab paigaldamise lihtsaks Keermekonstruktsiooni ja kitseneva otsaga ei vaja see eelkeermestamist. See saavutab turvalise lukustusefekti ja takistab tõhusalt lõdvenemist.

Saada päring

Tootekirjeldus

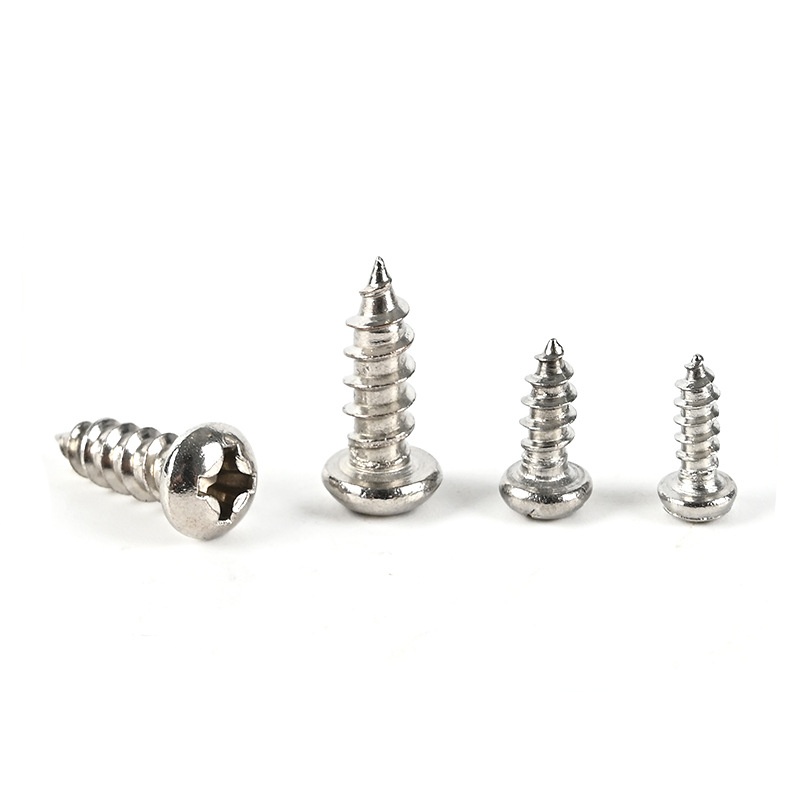

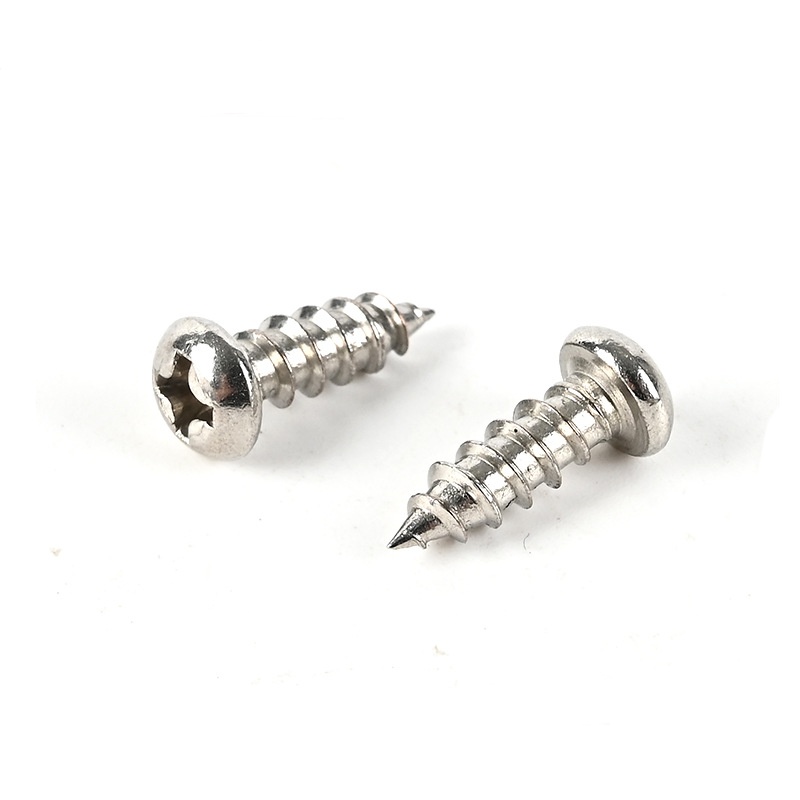

Torupeaga ristsüvendi keermestuskruvi tootjaltXiaoguo®on väga levinud kruvitüüp.Selle pea on lameda ketta kujuline ja sellel on ristikujuline soon. Seda soont saab pingutada ristpeaga kruvikeerajaga.Selle eripäraks on see, et see ei nõua töödeldavale detailile keermete eelpuurimist – piisab, kui puurida metallplaati, plastdetaili või puitu sobiva suurusega auk ja see lihtsalt sisse kruvida.

See "nikerdab" automaatselt auku vastavad sisekeermed ja hoiab kindlalt kinni.Pannipeaga ristsüvendiga kruvisid kasutatakse laialdaselt elektrikarpide ehitamisel, autode interjöörides, mööbli kokkupanekul ja riistvarakomponentide kiirel ühendamisel. Need sobivad eriti hästi tõhusaks paigaldamiseks, kasutades masstootmisliinidel elektrilisi kruvikeerajaid.

Pan Head Cross Recess Tapping Screw

Tööpõhimõte

Panpeaga ristsüvendiga keermestuskruvi tööpõhimõte põhineb metalli plastilisel deformatsioonil või kergel lõikamisel, olenevalt ühendatavate materjalide omadustest ja kruvi saba konstruktsioonist.

Alumine eelvalmistatud auk

Enne isekeermestavate kruvide kasutamist tuleb ühendatud osasse puurida või mulgustada juhtauk. Alumise ava ülesanne on juhtida kruvisid ja kontrollida materjali liikumise ruumi.

Vormi sisekeere

Kui pannipeaga ristsüvendiga keermestuskruvi pööratakse ja aksiaalselt edasi lükatakse, siseneb kooniline ots esimesena alumisse auku, põhjustades augu ava veidi laienemist. Kuna niit on suurem kui alumise ava läbimõõt, avaldavad keermehambad ava seina materjalile radiaalset survet.

Lukustusaste

Kui kruvi on täielikult sisestatud, on kokkusurumisel või lõikamisel moodustatud keermestatud soon kruvikeermega kohakuti. Ühendatud materjal läbib elastsuse piires kerge tagasilöögi, haardudes tihedalt kruvikeermetega ja tekitades tohutu hõõrdetakistuse. See hõõrdejõud mõjub mõlemale üheaegselt, takistades kruvil vibratsiooni ajal lahti tulla või välise jõu toimel.

Pan Head Cross Recess Tapping Screw

KKK

(1) Kui paksu terasplaadi sisse saab seda kruvida?

Soovitatav on, et ühendatud terasplaatide paksus ei oleks suurem kui kruvide nimiläbimõõt. Pehmeid materjale, nagu plastik ja puit, saab sobivalt paksendada.

(2) Miks tundub, et keeramisel on palju pöördemomenti ja see põhjustab isegi küüne purunemise?

Võimalikud põhjused ja lahendused:

Alumine auk on liiga väike → Seda tuleks vastavalt suurendada

Liigne paigalduspöördemoment → Vähendage pöörlemiskiirust

(3) Mis on teie minimaalne tellimuse kogus (MOQ)?

Pannipea ristsüvendi koputamiskruvi standardspetsifikatsiooniga MOQ on ligikaudu 10 000–50 000 tükki.

Pan Head Cross Recess Tapping Screw

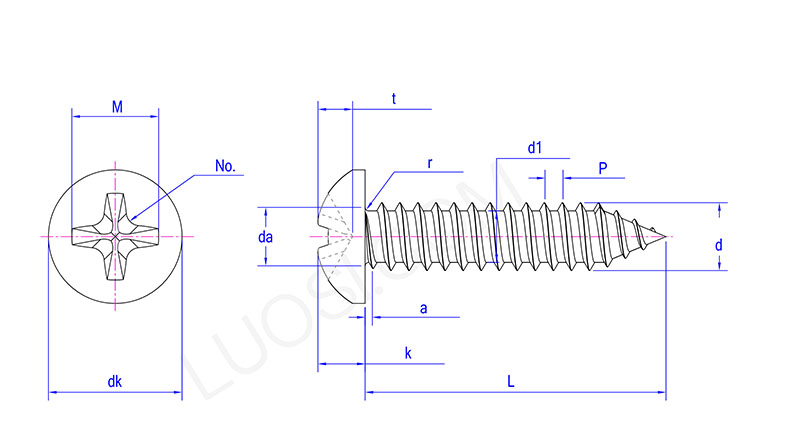

Esmasp	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
a max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Ei.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
