Phillipsi pannipeaga isekeermestavad kruvid

See Xiaoguo® China Phillips-peaga isekeermestav kruvi on ristsüvendiga isekeermestav kruvi, mis vastab ISO, DIN, GB ja JIS standarditele. Pannipea disain tagab ühtlase pingejaotuse, vältides materiaalset kahju. See võib moodustada sisekeermeid otse ilma eelkeermestamiseta ning seda kasutatakse laialdaselt tööstus- ja montaažirakendustes.

Saada päring

Tootekirjeldus

Phillipsi peaga isekeermestavad kruvidalatesXiaoguo® Hiina vastab rahvusvahelistele ISO, DIN, GB ja JIS standarditele, võttes kasutusele optimeeritud pannipea, ristajami ja isekeermestava koonuse konstruktsiooni metalli, plasti ja puidu kinnitusteks. Xiaoguo® tehas tarnib täissuuruses andmetabeleid, standardseid ekspordikarpe ja kohandatavaid väikepakendite spetsifikatsioone, et need sobiksid erinevate hulgi- ja jaemüügihangete vajadustega.

Toote nimi: Phillipsi peaga isekeermestavad kruvid

Üldised standardid: ISO 7049, DIN 7981, GB/T 845, JIS B 112

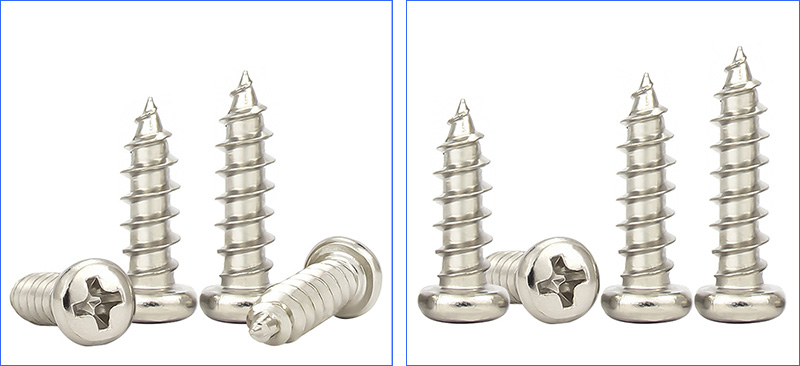

Phillipsi peaga isekeermestavad kruvid on teatud tüüpi keermestatud kinnitusdetailid, millel on lame ümmargune pea ja ülaosas ristsüvend. Vardaosal on Keermekeere. Samm on suhteliselt suur ja hambaprofiil sügav. Sabaosa on kooniline või terav. Metallist, plastist, puidust jne valmistatud kokkupandavate aukude või õhukeste plaatide sisestamisel saab see oma keermetele tugineda, et pigistada või välja lõigata aukudesse vastavad sisekeermed, ilma et oleks vaja eelnevalt koputada või kasutada sobivaid mutreid. Pannipea disain tagab suure survet kandva pinna.

Phillips Pan Head Self Tapping Screws

Struktuuri tutvustus

Selle Phillipsi kruvipeaga isekeermestavate kruvide struktuuri saab jagada viieks funktsionaalseks piirkonnaks: pea, veo soon, võll, keere ja saba.

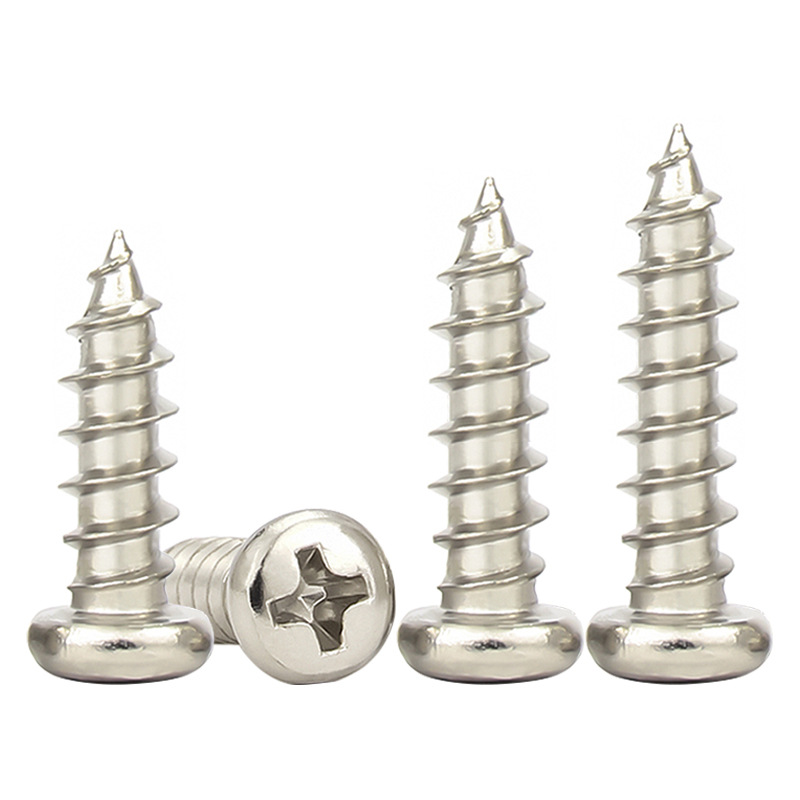

1.Pannipea

Pea on madala silindrilise kujuga, pealmine pind on tasane või kergelt kumer ja servad täisnurgad või kergelt faasitud.

Pannipea tagab suure survet kandva pinna, mis suudab pingutamisel tekkiva aksiaalse jõu ühtlaselt fikseeritud materjali pinnale jaotada, vältides õhukese plaadi deformeerumist või muljumist.

2. Cross Recess / Phillips

Pilu on ristikujuline, mille keskel on koonusekujuline põhi. Kaks pilu kulgevad üksteisega risti ja avanevad väljapoole.

See ristikujuline disain aitab kruvikeeraja otsal isekeermestavate kruvide pingutamise ajal joondada, nii et see ei libise nii kergesti. Võrreldes lameda piluga talub see suuremat pingutusmomenti ja sobib kiireks kokkupanekuks elektriliste kruvikeerajatega.

3. Keerme koputamine

Spiraalse hambaprofiili nurk on enamasti 60°, kuid hamba ots on suhteliselt terav, samas kui hambaalusel on sujuv kaarüleminek.

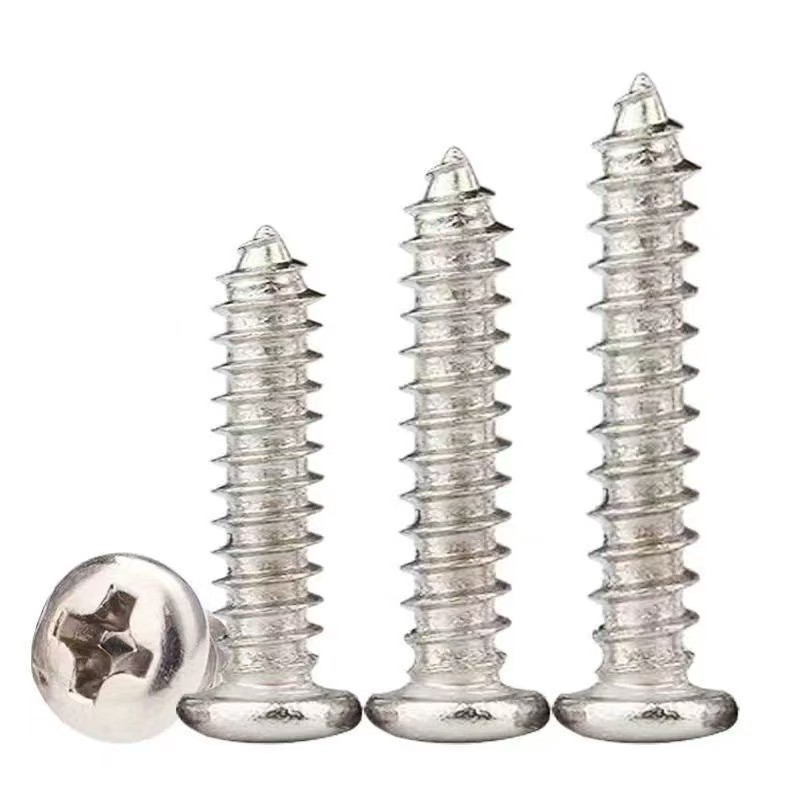

4.Koonuspunkt

Saba on koonusekujuline, koonuse nurgaga ligikaudu 30° kuni 45°.

Phillips Pan Head Self Tapping Screws

KKK

1.Milline on teie standardne ekspordipakend?

Sisemine kott on valmistatud PE-kilekotist ja roostevastasest paberist. Väliskarp on kaheseinaline lainepappkarp. Iga kasti netokaal on 25 kg. See on fikseeritud kaubaaluste pakkimiskile ja pakkimisrihmadega.

2. Kas saate teha väikese suurusega pakendeid?

Muidugi. Meil on 1 kg, 2 kg ja 5 kg kilekotid. Samuti kastid 100, 200 või 500 tükiga.

3. Mida teha, kui samasse karpi on pakitud erineva suurusega kruvid? Oleme mures nende segamise pärast.

Me tõesti ei soovita erinevaid suurusi ühte kasti kokku panna. Kui aga vaja, saame need pakkida eraldi lahtritega plastkarpidesse või panna iga suuruse oma väikesesse kotti. Ja me märgime igaühe suurused selgelt.

Phillips Pan Head Self Tapping Screws

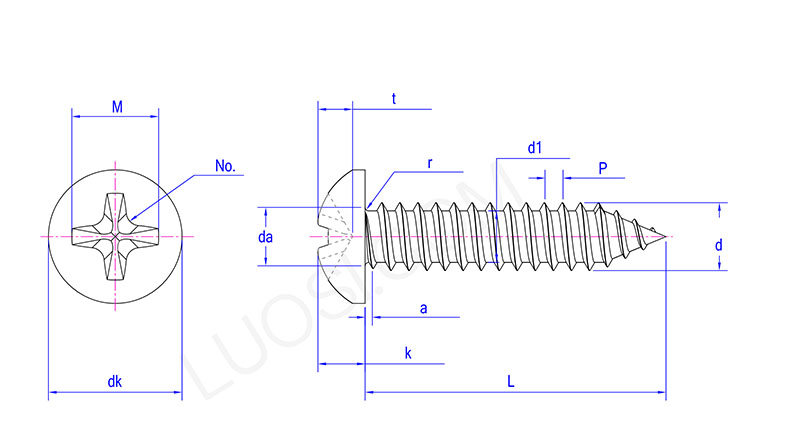

Esmasp	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
a max	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
da max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
dk max	4	5.6	7	8	9.5	11	12	16	20
dk min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
k max	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
k min	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Ei.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 max	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
d1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
d max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
d mn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
