Round Head Coach Polt

Valitakse kuumtöötluse läbinud legeerteras. Xiaoguo® hulgimüügi ümmarguse peaga Coach-poldi jõudlusaste on 10,9 ja maksimaalne tõmbetugevus on üle 1000 MPa. See sobib rasketele masinatele, sildadele ja suure koormusega konstruktsioonidele.

Saada päring

Tootekirjeldus

ümmargune peaga Karbipolt (teatud veopoldi tüüp) ja vankripolt kuuluvad samasse tootekategooriasse. Peamine erinevus seisneb piirkondlikes nimetustes: Põhja-Ameerikas nimetatakse seda tavaliselt Carriage poldiks, samas kui Rahvaste Ühenduse riikides (näiteks Ühendkuningriigis, Austraalias ja Uus-Meremaal) kasutatakse sagedamini mõistet ümarpeaga polt. See on poolsfäärilise peaga (ümmargune pea) ja kaela alaosas ruudukujulise lõdvenemisvastase konstruktsiooniga kinnitus, mis on spetsiaalselt ette nähtud ühepoolseks paigaldamiseks.

Round Head Coach Bolt

Struktuuriomadused

Ümmarguse peaga Coach-poldi konstruktsioon on keskendunud põhieesmärgile "ühepoolne paigaldamine ja automaatne ümberminekuvastane kaitse" ning see koosneb peamiselt järgmisest neljast funktsionaalsest osast:

(1) Pea

Kuju: poolkerakujuline (ümmargune pea) või lameda tipuga ümar pea. Pind on sile, ilma tööriistadeta, nagu kuusnurksed, ruudukujulised või ristikujulised pilud.

Funktsioon ja eesmärk:

Tagage suur kandepind

Esteetika ja turvalisus

Sujuv ja ümar disain

(2) Kael (kael) – kõige olulisem libisemisvastane struktuur

Kuju: asub otse pea all, see on ruudukujuline (ruut) või ribiline ruut (ribinurk).

Funktsioon ja eesmärk:

Mehaaniline pöördevastane funktsioon

Abitööriistu pole vaja

Täpne positsioneerimine

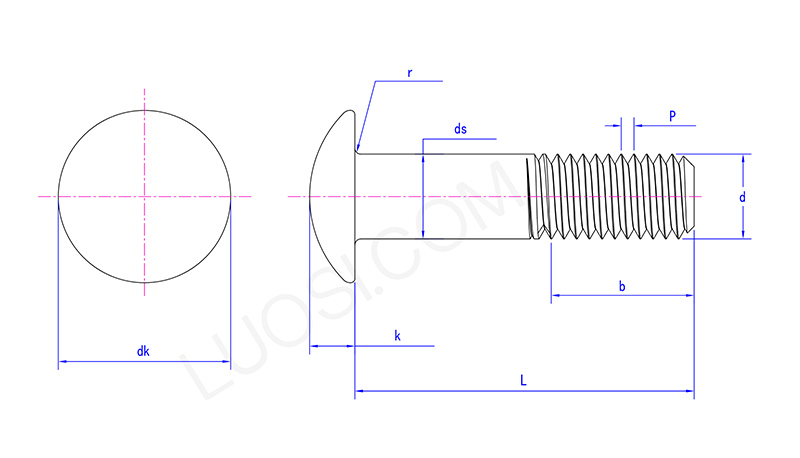

Round Head Coach Bolt

Esmasp	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk max	11.3	13.5	18	22.5	27	36	45	54
dk min	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds max	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds min	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k max	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k min	2.5	3	4	5	6	8	10	12
r max	0.5	0.5	0.5	0.5	1	1	1	1.5

(3) Võlli osa (vars / keermeta osa)

Kuju: asub kaela ja keermete vahel, sile silindriline võll, millel on tasane pind ja ilma keermeteta.

Pikkus: selle arvutamiseks lahutatakse poldi kogupikkusest L keerme pikkus b. Erinevatel spetsifikatsioonidel on standardsed suhted.

Funktsioon ja eesmärk:

Talub nihkekoormust

Täpne positsioneerimine

Keermetele jõu rakendamise vältimine

(4) Keermestatud osa

Kuju: asub ümmarguse peaga Coach-poldi otsas, see on standardne meetermõõdustik jämekeere (ISO) või Ameerika standardne UNC-keere.

Pikkus (b):

Standard näeb ette: kui L ≤ 125mm, b ≈ 2d + 6mm (d on nimiläbimõõt); kui L > 125 mm, b ≈ 2d + 12 mm.

Tegeliku toote keerme pikkust saab vastavalt kliendi soovile pikendada (kohandatud täisniit).

Funktsioon ja eesmärk:

Looge kinnitusjõud mutriga koostööd tehes

Reguleerige eelkoormusjõudu

Struktuuriline võrdlus

Ümarpeaga Coach-poldi eelis seisneb selle ainulaadses struktuuris. Millised on erinevused teist tüüpi poltidega võrreldes? Palun vaadake allolevat tabelit ja avastate!

Võrdluselemendid	ümmargune peaga Coach polt	kuusnurkse peaga polt	sisemine kuuskantpolt
Pea kuju	Poolkerakujuline ümar pea	kuusnurkne	silindriline pea sisemise kuusnurkse auguga
Lõdvenemisvastane meetod	Mehaaniline lõdvenemisvastane kandiline kaelus	nõuab pea kinnitamist mutrivõtmega	nõuab pea kinnitamiseks sisemise kuuskantvõtme kasutamist
Paigaldajate arv	1	2	1
Kas saab eelnevalt puurida?	Jah	ei,	ei,
Tüüpilised rakendused	Puit, välimööbel, aiad	Teraskonstruktsioon, mehaaniline montaaž	Täppismasinad, vormid
