Piludega süvistatud peaga puidust isekeermestav kruvi

Xiaoguo® tehases toodetud lõhikuga süvispeaga puidu isekeermestav kruvi võib istuda puidu sees täiesti tasapinnaliselt, kui seda kasutatakse koos sobiva süvistatava puuriga. Nii jääb kinnitusosa peidus ja muudab valmis esemed kenaks.

Saada päring

Tootekirjeldus

Lõhikuga vajunud peaga puidu isekeermestav kruvi on koonilise peaga (90° koonusnurgaga) puidutöötlemiskinniti tüüp, mille ülaosas on pilusoon. Pea saab täielikult sisestada puidus eelnevalt lõigatud koonilistesse aukudesse ja pärast pingutamist jääb pea puidupinnaga ühetasasse või sellest veidi madalamale. Kruvi korpusel on sügavad ja jämedad puitkeermed ja saba on koonilise terava otsaga. Seda saab kruvida otse puidu sisse (lehtpuidu või suure läbimõõduga, on soovitatav eelnevalt puurida auk). See lõhikuga vajunud peaga puidu isekeermestav kruvi sobib puittoodete ühendamiseks ja kinnitamiseks, mis nõuavad tasast pinda ja ilma katmata pead.

Ingliskeelne nimi	Piludega süvistatud peaga puidust isekeermestav kruvi
Ühised standardid	DIN 97
Pea tüüp	Süvistatud / lame pea
Pesa tüüp	Piludega
Keerme tüüp	Puitniit (jäme samm, sügav samm)
Vihje vorm	Kooniline isepuuriv otsapea

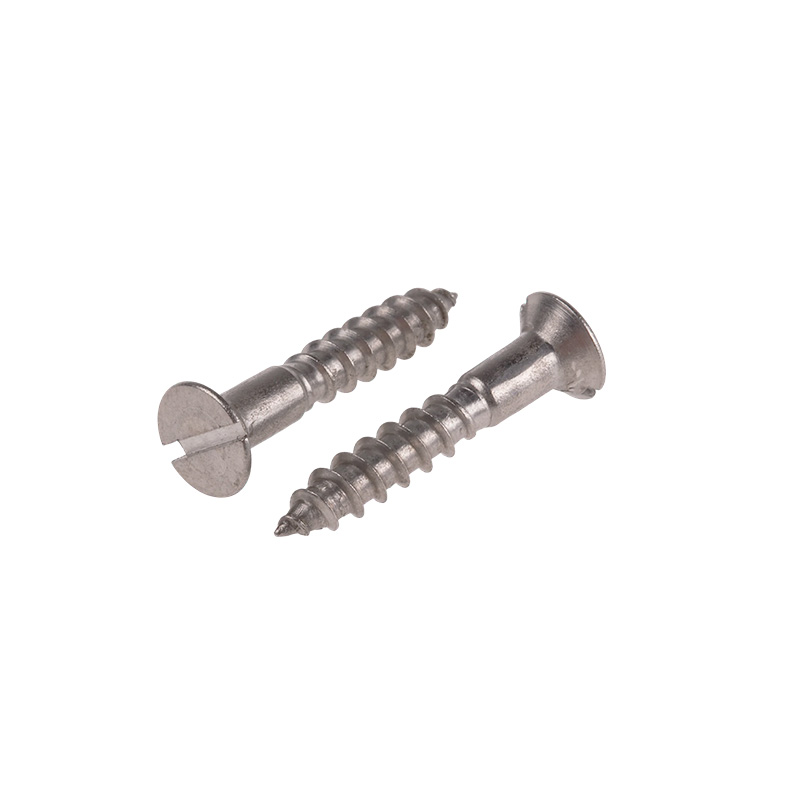

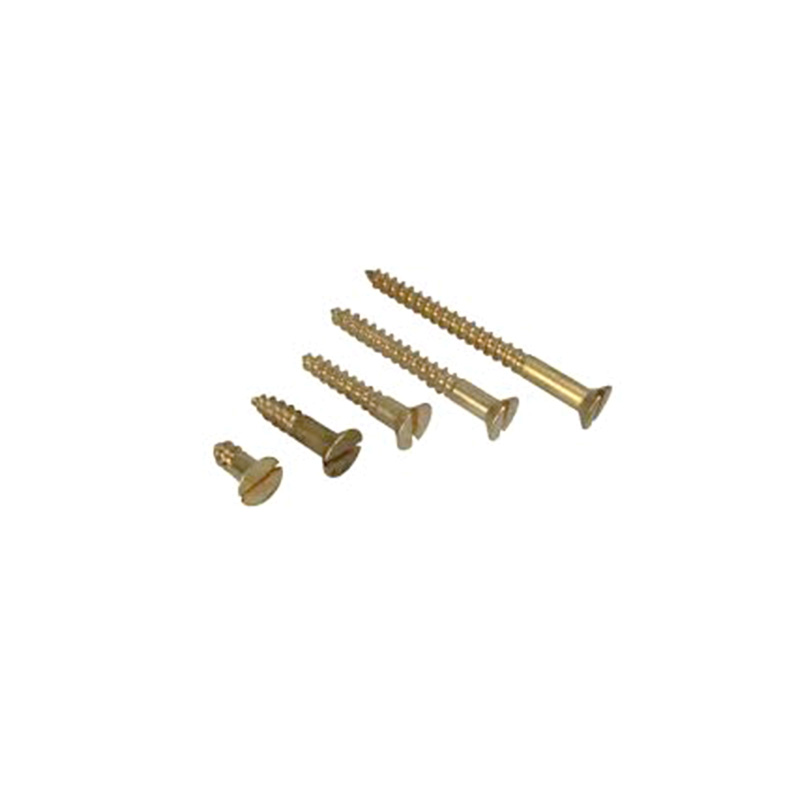

Slotted Countersunk Head Wood Self Tapping Screw

Struktuursed omadused

Slotted Countersink Head Wood Self Tapping Screw struktuuriomadusi tutvustatakse viies osas.

Pea struktuur

1. Pea kuju: koonusekujuline, nagu lehtri kuju, tavaliselt 90° koonuse nurgaga. Pea pealmine pind on tasane ja küljed kaldu.

2. Pea mõõde: pea välisläbimõõt on umbes 1,8–2,2 korda suurem kui kruvi keerme läbimõõt ja pea kõrgus on umbes 0,5–0,6 korda suurem kui keerme läbimõõt.

3. Pea kasutamine: Pärast selle lõhikuga vajunud peaga puidust isekeermestava kruvi kinnitamist mahub kogu kruvipea puidul asuvasse eelnevalt tehtud kitsenevasse auku. See jääb puidupinnast tasapinnale või veidi allapoole ega jää välja.

Sirge pesa disain

1. Ajami tüüp on sirge piluga. Soon läheb keskelt otse välja mõlemale poole.

2. Pilu laius on vahemikus 0,6 mm kuni 2,0 mm, pilu sügavus on 0,3 mm kuni 0,8 mm. Pilu mõlemad otsad on ümarate nurkadega.

3. Pesa omadused: seda saab juhtida kõige tavalisema lamepeaga kruvikeerajaga.

Varda struktuur

1. Varda vorm: see jaguneb täis- ja osakeerme tüüpideks.

Keerme struktuur

1. Keerme tüüp: tüüpiline puidust niit, mitte tavaline mehaaniline niit.

2.Profiil: hambaprofiili nurk on ligikaudu 60°, kuid hamba ots on väga terav ja hambaalusel on sujuv kaare üleminek.

3. Hammaste vahekaugus: suhteliselt lai.

Otsa struktuur

1. Otsa kuju: kooniline ots, koonus umbes 30°–45°. Ots ei ole eriti terav; selle asemel on sellel väga väike tasane pind või ümar pea.

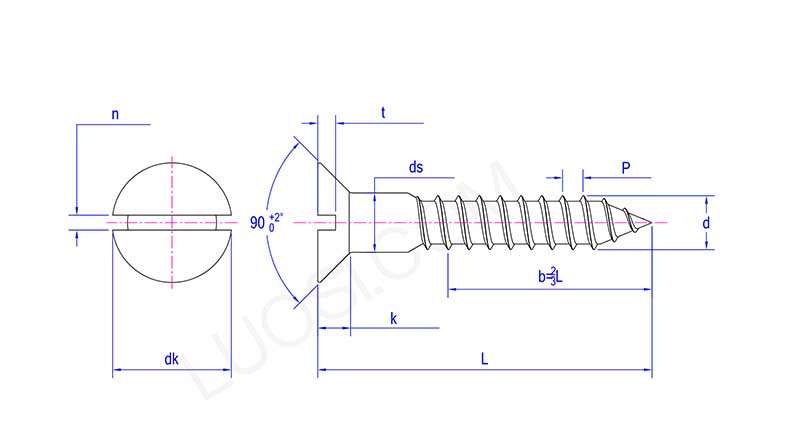

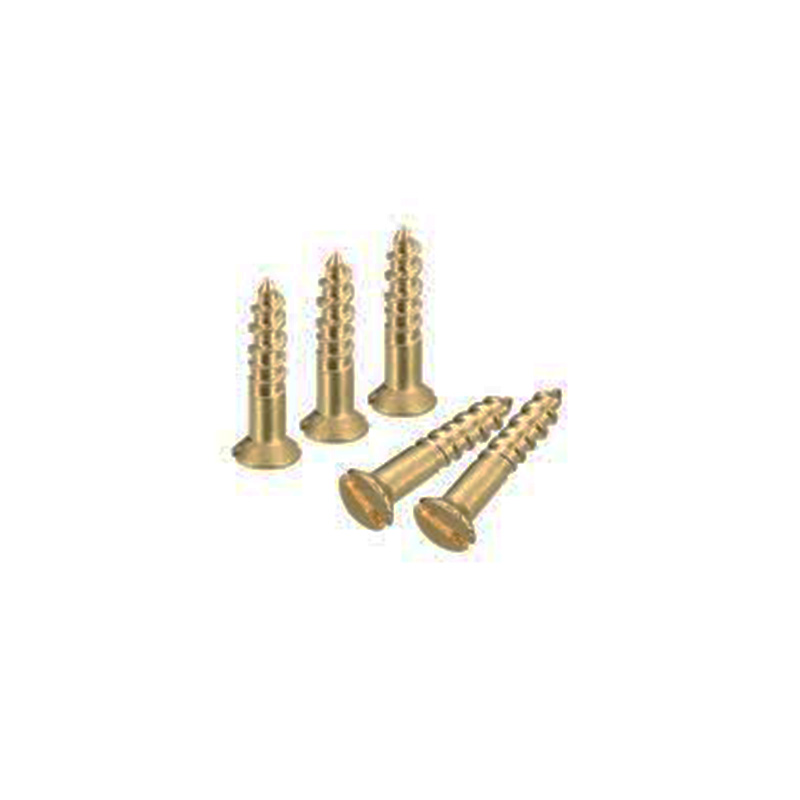

Slotted Countersunk Head Wood Self Tapping Screw

Esmasp	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	5	6	7	8	9	10	11	12	14	16	20
dk min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
k max	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n min	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t max	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
