Piludega ümarpeaga puidukruvi DIN 96

Xiaoguo® tehases toodetud ümmarguse peaga puidukruvi DIN 96 on laias valikus spetsifikatsioonide ja suurustega, mis sobivad nii väikese- kui ka suuremahuliseks monteerimiseks ning neid kasutatakse laialdaselt.

Saada päring

Tootekirjeldus

Järgnevalt tutvustame Slotted ümarpeaga puidukruvi DIN 96 standardi tehnilisi andmeid ja mõõtmeid.

Standardvahemik: keerme läbimõõt 1,6 mm kuni 8 mm, meetriline, ühe piluga, ümarpea, puidupuur (jämekeere).

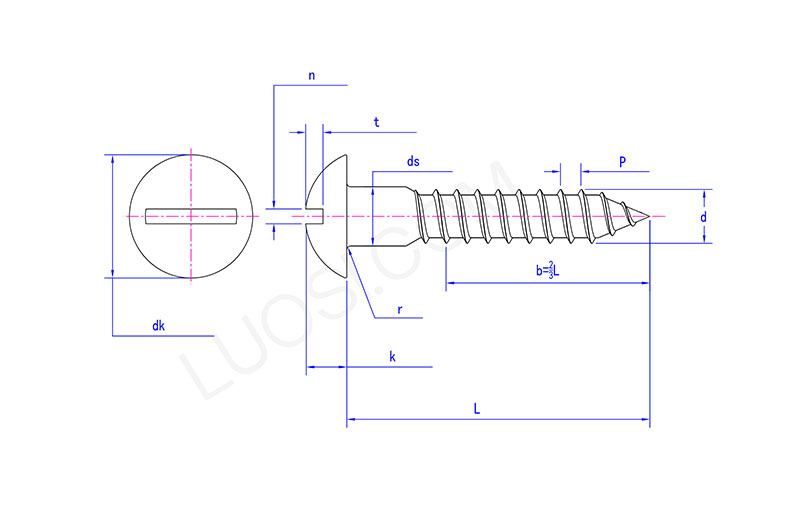

Võtme mõõtmed (mm, ühised spetsifikatsioonid)

d: Keerme nimiläbimõõt

ds: varda läbimõõt (varda sile osa)

dk: pea läbimõõt

k: pea kõrgus

n: pilu laius

t: pilu sügavus (maksimaalne)

L: nimipikkus (ühine vahemik)

d	ds (max/min)	dk (nom)	k	n	T (max)	L
1.6	1,6/1,2	3.2	1.1	0.4	0.7	3-12
2.0	2,0/1,6	4.0	1.4	0.5	0.9	4-16
2.5	2,5/2,1	5.0	1.7	0.6	1.1	5-20
3.0	3,0/2,6	6.0	2.1	0.8	1.35	6-25
3.5	3,5/3,02	7.0	2.4	0.8	1.6	8-30

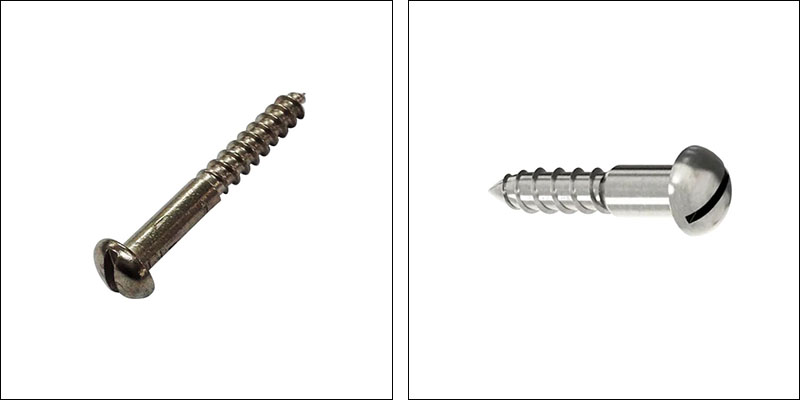

< style="text-align:center;"> Slotted Round Head Wood Screw DIN 96

Materjali tutvustus

Slotted ümarpeaga puidukruvi DIN 96 levinumate materjalide hulka kuuluvad peamiselt süsinikteras, roostevaba teras ja vasesulam. Konkreetne valitud materjali tüüp sõltub kasutuskeskkonnast, tugevusnõuetest ja kulueelarvest.

(1) Süsinikteras

Süsinikteras on puidukruvide jaoks kõige sagedamini kasutatav materjal, millel on madal hind, kõrge tugevus ja hea töötlemisvõime. Nende hulgas on kõige levinum madala süsinikusisaldusega teras, kuna sellel on madal süsinikusisaldus, parem tugevus ja töötlemisvõime ning see sobib külmvormimiseks.

(2) Roostevaba teras

Pind moodustab loomulikult tiheda oksiidkile, mis tagab suurepärase korrosioonikindluse. Täiendavat pinnatöötlust pole vaja ja see sobib enamiku niiskete keskkondade ja välistingimustes kasutamiseks.

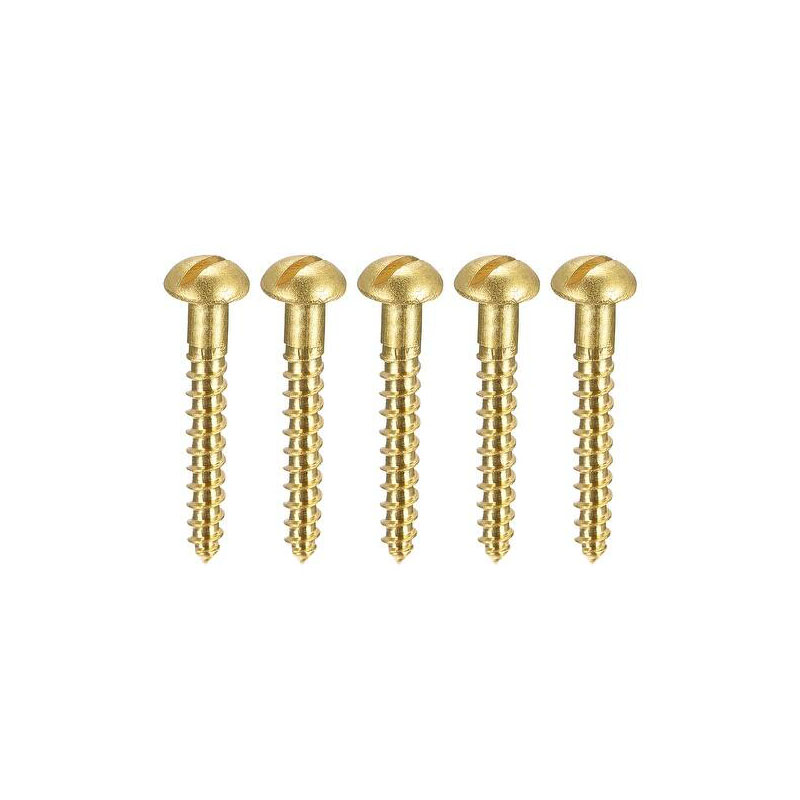

(3) Messing / vasesulam

Vasesulam Lõhikuga ümarpeaga puidukruvi DIN 96 (tavaliselt valmistatud messingist) kasutatakse sageli spetsiaalsetes dekoratiivsetes või funktsionaalsetes seadetes nende loomuliku kuldse välimuse, suurepärase korrosioonikindluse ja juhtivuse tõttu.

Materjal	Omadused	Kohaldatavad stsenaariumid
Messing, CuZn	Välimus on ilus ja kuldset värvi. Sellel on hea korrosioonikindlus, kuid selle tugevus on madalam kui süsinikterasel.	Tippmööbel, antiikne restaureerimine, kunstiinstallatsioonid, dekoratiivsed riistvaratarvikud, elektriühendused
Pronks	Selle korrosioonikindlus on parem kui messingil ja välimus on tumedam pruun.	Laevad, välikaunistused, skulptuuride fikseerimine

Esmasp	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
ds min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
ds max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
dk max	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
dk min	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
k max	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
k min	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n min	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t max	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
t min	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6

(4) Muud valikulised materjalid

Alumiiniumisulam

Kerge, korrosioonikindel, kuid väiksema tugevusega

Sobib ajutiseks ehituseks, kergeks kaunistuseks ja näitusepaigaldisteks

Titaani sulam

Äärmiselt kõrge tugevusega, äärmiselt korrosioonikindel, kuid kõrge hinna ja raske töötlemisega

Sobib spetsiaalsetele valdkondadele nagu lennundus ja tipptasemel meditsiiniseadmed

KKK

(1) Kas süsinikterasest lõhikuga ümarpeaga puidukruvi DIN 96 roostetab meretranspordi ajal?

Niiskuse põhjustatud rooste ohu vähendamiseks transpordi ajal võtame tavaliselt kasutusele kaitsemeetmed, nagu VCI roostetõkestuspaber + kilekottide tihendus + kuivatusaine, mis võivad tõhusalt roostet vältida.

(2) Kuidas hinnata DIN 96 kruvide korrosioonikindlust?

Korrosioonikindlust hinnatakse soolapihustustestidega. Süsinikterasest galvaniseeritud kruvid peavad tavaliselt vastu 48-100 tundi; roostevabast terasest kruvid peavad ilma roosteta vastu sadu kuni tuhandeid tunde.

(3) Milline peaks olema paigaldusmoment?

Pöördemoment sõltub materjalist, puidu tüübist ja määrimistingimustest. Näiteks kui 4 mm süsinikterasest lõhikuga ümarpeaga puidukruvi DIN 96 keeratakse kõvasse puitu, on soovitatav pöördemoment ligikaudu 2–3 N·m. Selle väärtuse ületamine võib põhjustada pilu libisemise või pea purunemise.
