Tüüp UR projektsioonkeevituspoldid

Xiaoguo® tarnija toodetud UR tüüpi eenduvad keevisnaastud vastavad IFI 148-4-2002 standarditele. Tootmisettevõtetes kasutatakse neid tavaliselt paksude metallosade ühendamiseks ja nende komponentide turvaline keevitamine on ülioluline. Pakume tasuta näidiseid.

Mudel:IFI 148-4-2002

Saada päring

Tootekirjeldus

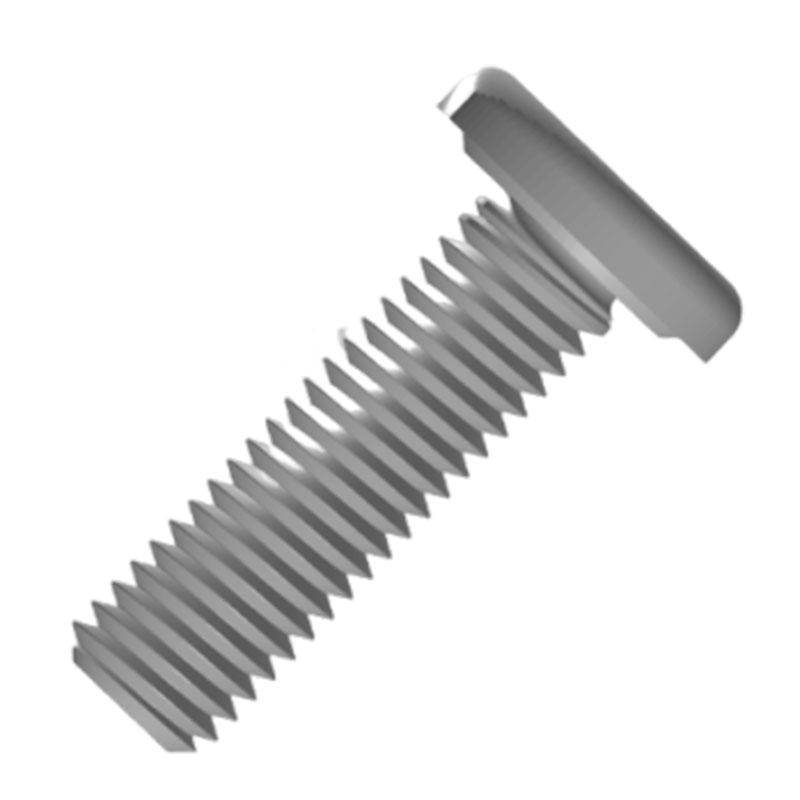

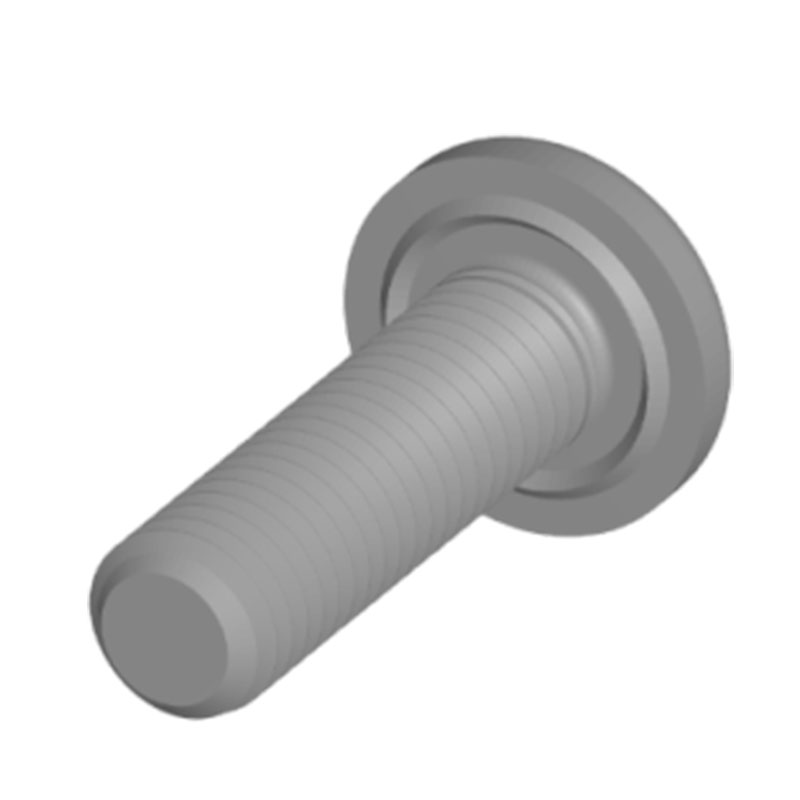

UR-tüüpi eenduvad keevisnaastud on suure ümmarguse lameda peaga, sileda ja tasase pinnaga, mis võib suurendada kontaktpinda ühendatud komponendi pinnaga. Neid kasutatakse sageli õhukeste plaatide ja dekoratiivkomponentide ühendamisel.

Toote omadused

Täielikult keermestatud ovaalse otsaga naastudel on sisuliselt niidid, mis jooksevad läbi kogu naastu, kusjuures üks ots kitseneb järk-järgult ovaalseks. See on nagu juhik, mis juhib naastud paigaldamise ajal sujuvalt aukudesse. See tähendab, et osade keermete kahjustamine on väiksem, eriti käsitsi või kitsastes kohtades töötades. Kasutage teises otsas tavalist mutrit.

Pärast keevitamise lõpetamist moodustavad UR tüüpi eenduvad keevisnaastud toorikuga ülitugeva ühenduse, mis on võimeline taluma suuri tõmbejõude, nihkejõude ja vibratsiooni. Isegi pikaajalisel kasutamisel, kui see on mõjutatud välisjõududele või seadme vibratsioonile, on ebatõenäoline, et see lõtvub ega kukub maha, näiteks terastalade ja terassammaste ühendussõlmede keevitamisel ehitusteraskonstruktsioonides, mis võib tagada hoone konstruktsiooni stabiilsuse.

UR projektsioonkeevitusnaastude keermestatud töötlemise täpsus on kõrge. Need sobivad tihedalt ja sujuvalt standardsete mutrite või sisekeermega komponentidega ning paigaldamise ajal ei esine probleeme, nagu kleepumine või keerme libisemine. See tagab, et muude komponentide hilisemat paigaldust saab hõlpsalt ja täpselt lõpule viia, parandades seeläbi üldist montaaži kvaliteeti.

UR-tüüpi eenduvad keevisnaastud on väga lihtsasti kasutatavad ja ei vaja keerulist positsioneerimisprotsessi. Keevitusprotsessi ajal võimaldab selle pea peal olev spetsiaalne ülestõstetud disain kiiresti keevitusdetailide külge kleepuda. Kui keevitusseade on sisse lülitatud, sulab ülestõstetud osa kiiresti, keevitades naastu kindlalt keevitusdetailide külge. See vähendab oluliselt paigaldamise aega ja suurendab tootmise efektiivsust.

Toote parameetrid

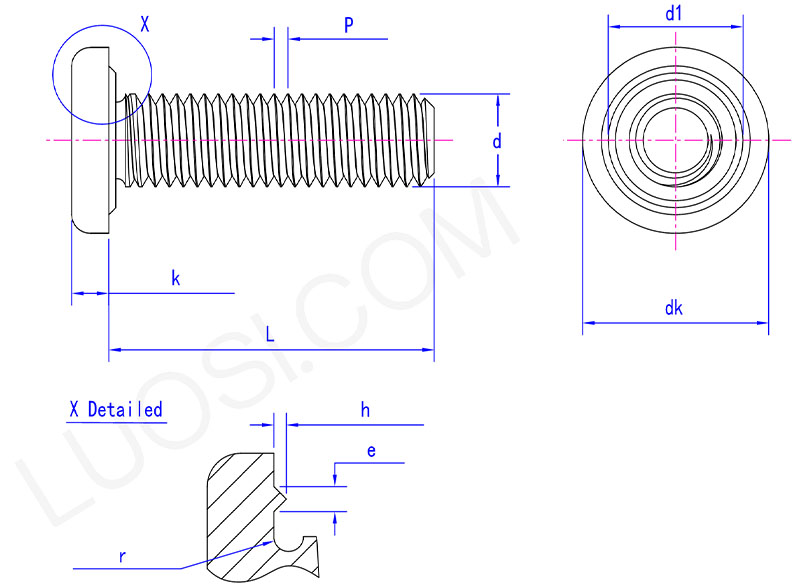

Type UR projection weld stud parameter

Esmasp	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40	32	32	24	20	18	16	13
dk max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
dk min	0.24	0.030	0.365	0.428	0.555	0.725	0.85	0.975
k max	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
k min	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d1	0.195	0.219	0.266	0.328	0.422	0.531	0.641	0.72
h max	0.013	0.015	0.018	0.02	0.027	0.033	0.037	0.047
h min	0.008	0.01	0.013	0.015	0.021	0.027	0.031	0.041
e	0.022	0.025	0.031	0.035	0.048	0.06	0.068	0.088
r max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06
