Ankrukiilud pingejärgseks haaramiseks

Xiaoguo® ankurduskiilude hulgiostmiseks postpingehaarde jaoks pakume mittestandardseid suurusi, lasergraveeritud kaubamärgilogosid ja kohandatud pakendeid. Pakume sobivaid tooteid alates üksikutest aukudest kuni 55 auguga ankurplokkideni, mis vastavad erinevate inseneriprojektide erinõuetele.

Saada päring

Tootekirjeldus

Tööpõhimõte

Ankrukiilude tööpõhimõte Post Tension Gripingi jaoks põhineb kahel mehhanismil: kiilu iselukustuval ja hõõrdejõu ülekandmisel.

(1) Süsteemi koostis

Täielik ankurdussüsteem koosneb tavaliselt:

Teraskiud (eelpingestuvad kõõlused): need kannavad tõmbejõudu.

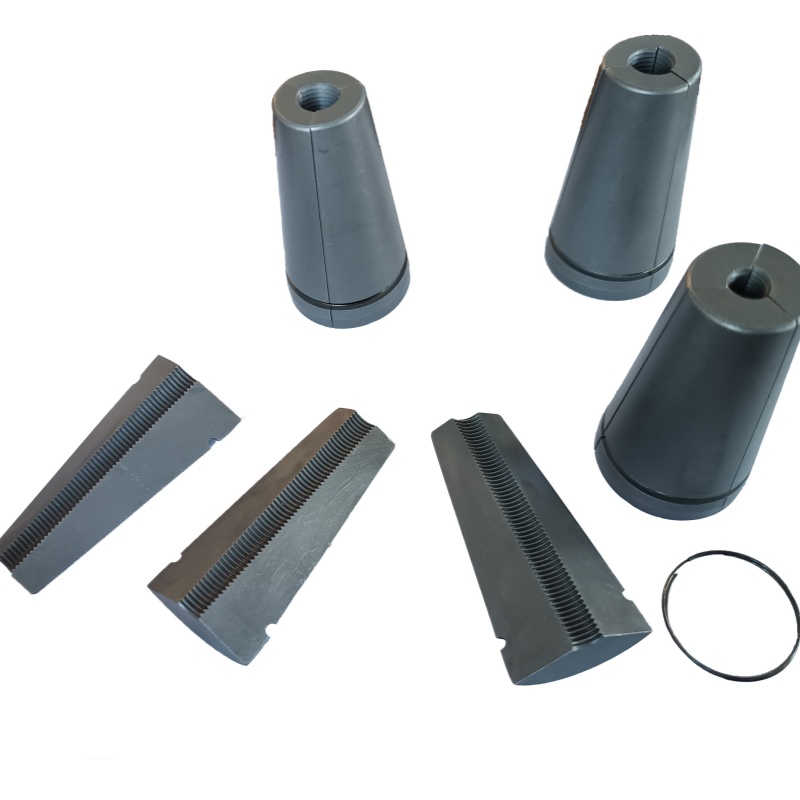

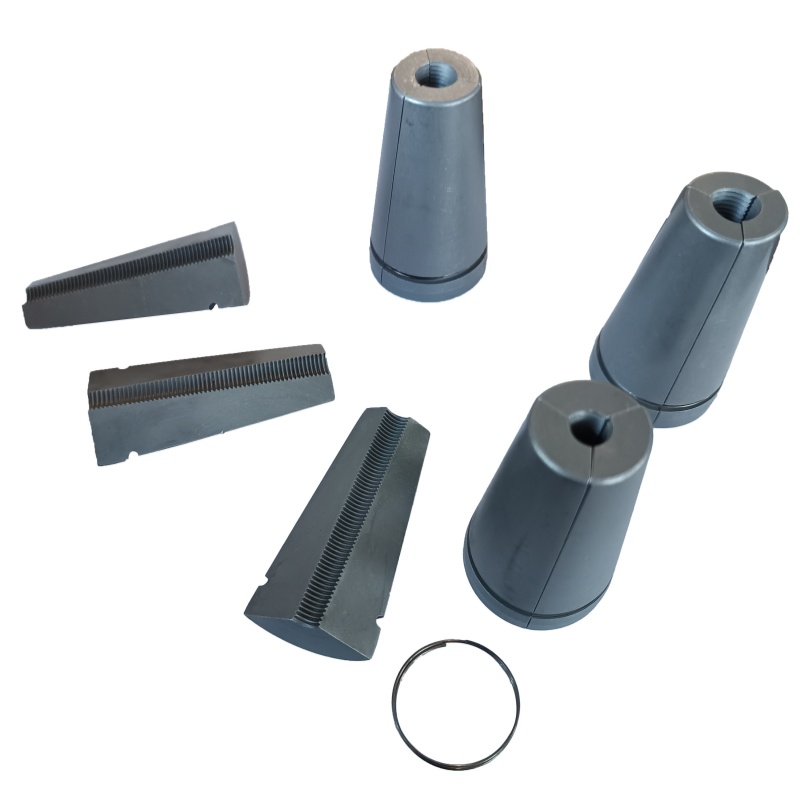

Kiilud (kinnitusplaadid): koosnevad kahest või kolmest tükist, mis moodustavad koonilise kinnitusüksuse, mille sisepinnal on ribid.

Ankurdusplaadid: kooniliste aukudega, augu koonuse nurk ühtib kiilu välimise koonuse nurgaga (tavaliselt umbes 6°55′).

Ankrupadjad: kandke rõhk betoonile ja mängige kohalikku kandvat rolli.

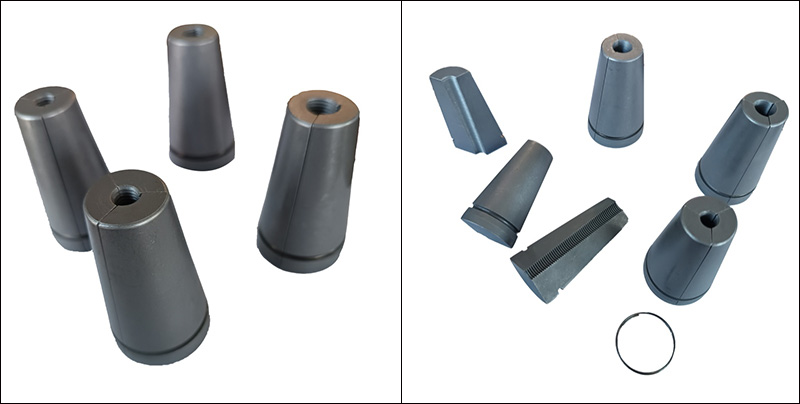

Anchor Wedges for Post Tension Griping

(2) Tööprotsess

Pingutusetapp: pingutustungraud venitab terasribasid. Sel hetkel ei ole postpingehaarde ankurduskiilud veel täielikult sisse kiilutud ja teraskiud saavad vabalt liikuda.

Fikseerimisetapp: kui kavandatud pingutusjõud on saavutatud, tõmbub hüdrauliline tungraud maha, et maha laadida. Kiilploki välise koonilise pinna ja ankurdusplaadi koonilise ava siseseina kokkupuute tõttu tekib positiivne rõhk.

Iselukustuv moodustumine: Teraskeera kokkutõmbumisjõud põhjustab kiilploki ja koonilise ava seina vahelise rõhu järsu suurenemise. Kui hõõrdejõud on võrdne teraskeera kokkutõmbumisjõuga või sellest suurem, moodustub staatiline tasakaal kiilploki ja teraskeera, samuti kiilploki ja ankurplaadi vahel. Seejärel lukustatakse teraskiud kindlalt.

Eelpinge hoidmine: seejärel kantakse teraskiudude pinge täielikult üle betoonelemendile läbi ankurduskiilude järelpingehaarde jaoks – ankurdusplaadi – ankrupadja.

(3) Iselukustuv seisund

See, kas kiil suudab saavutada usaldusväärse iselukustumise, sõltub kiilu nurga (koonuse nurga) ja hõõrdeteguri vahelisest suhtest. Teoreetiliselt on iselukustuv tingimus:

Pool koonuse nurgast (α/2) ≤ arctaan (μ)

Kus μ on hõõrdetegur ankurdusplaadi kiilu ja koonuse ava vahel.

(4) Hammaste mustri funktsioon

Teravad hambamustrid kiilploki sisepinnal on üks võtmekujundusi. Pingutus- ja ankurdusprotsesside käigus kinnistuvad hambamustrid teraskiudude pinnal olevate pisikestesse aukudesse, mille tulemuseks on mehaaniline blokeerimine.
