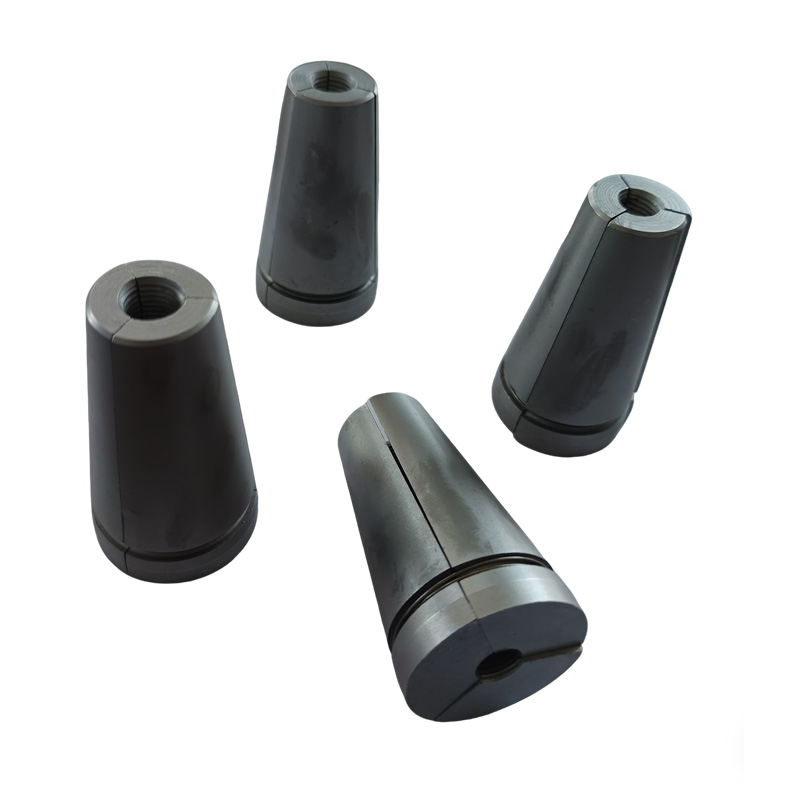

Pingutusankru kiilud

Peamine jõudlus

Post Tension Anchor Wedges -kiilude jõudlus määrab otseselt suurte projektide, nagu sillad ja hooned, konstruktsiooni ohutuse ja vastupidavuse. Valides Xiaoguo®, saate usaldusväärse garantii, mis peab vastu ka kõige rangematele standarditele.

(1) Staatilise koormuse ankurdamise efektiivsus

Kasutegur ηa ≥ 0,95

Kas ankurdussüsteem suudab tõhusalt ära kasutada teraskiudude kogu tugevust

(2) Lõplik kogupinge

εapu ≥ 2,0%

Mõõdab ankurdussüsteemi elastsust lõplikus olekus, et vältida rabedat riket

(3) Väsimuse jõudlus

Pärast 2 miljonit laadimistsüklit pole tõrkeid

Tagab, et konstruktsioonid, nagu sillad ja tuulikutornid, millele avaldatakse pikaajalist dünaamilist koormust, ei puruneks väsimuse tõttu.

(4) Hõõrdekadu kinnituspiirkonnas

Kogukadu ankru ava + trompeti ava juures ≤ 6%

Vähendab hõõrdumisest tingitud efektiivse eelpinge kadu, mõjutades pingutustõhusust ja kulude kontrolli.

(5) Kiilploki tagasitõmbe suurus

Madala tagasitõmbega ankur ≤ 0,5 mm; Tavaline ankur ≤ 6mm

See mõjutab otseselt eelpinge seadmise täpsust. Mida väiksem on tagasitõmbumine, seda väiksem on eelpinge kadu loomise ajal.

(6) Kõvadusnõuded:

Pingutusankru kiilud: HRC 58-65; Ankurdusplaat: HB ≥ 251

Veenduge, et osade pind oleks kulumiskindel ning ei deformeeruks ega vajuks kokku suure surve all.

Klassifikatsioon

Pingutusankru kiilusid saab liigitada mitmesse tüüpi. Peamised klassifitseerimiskriteeriumid põhinevad tükkide arvul, sisemiste hammaste kujul ja välimise koonuse kujul. Vastavad ehituslikud omadused ja kasutusalad

【1】 tükkide arv

(1) Kaheosaline

Konstruktsiooniomadused: kaks sümmeetrilist kiilukujulist kinnitusplaati, kui need on kombineeritud, moodustavad keskel ringikujulise augu

Tüüpilised rakendused: Püsiv tööankur ühekordseks kasutamiseks

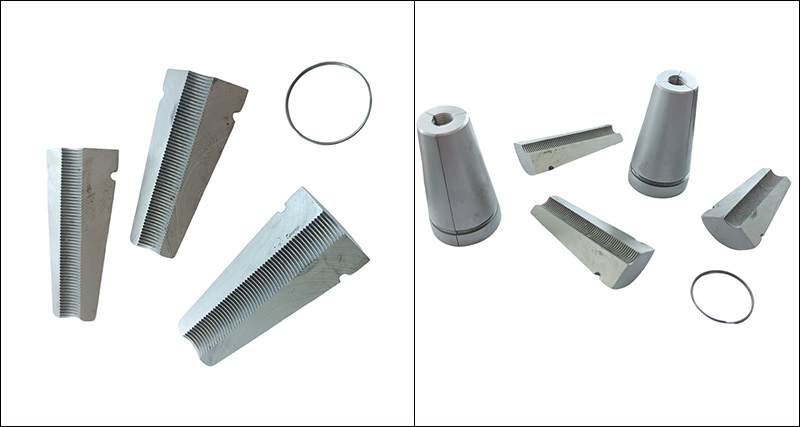

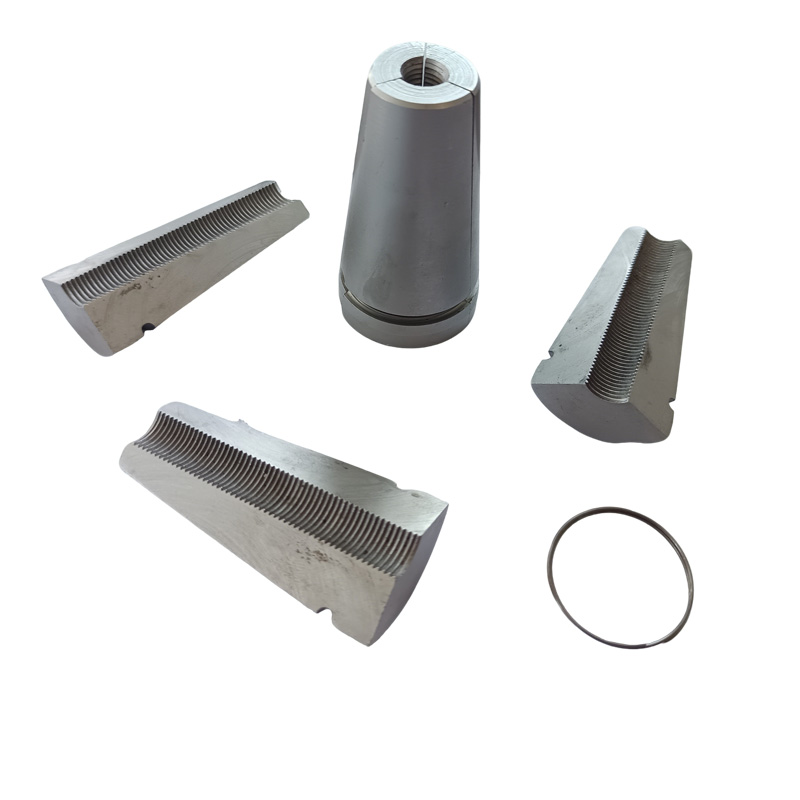

(2) Kolmeosaline

Konstruktsiooniomadused: kolm ühtlaselt jagatud kiilukujulist kinnitusplaati, mille vahel on vahed, vajavad koordineerimiseks vedruspiraali

Tüüpilised rakendused: tööriistaankur, korduvkasutatav

【2】 sisemiste hammaste vorm

(1) Ringikujulised hambad

Omadused: Post Tension Anchor Wedges on mitu sõltumatut ringikujulist väljaulatuvat hammast, millel on teravad hambaotsad.

Kohaldatavad teraskiud: standardne teraskiud (1 × 7 struktuur)

(2) Spiraalniit

Omadused: Pidev spiraalne sisekeere

Kohaldatavad teraskiud: ülitugevast terastraadist kimp või spetsiaalne eelpingestatud tugevdus

(3) Kombinatsiooni tüüp

Omadused: Ringhambad + pikisuunalised sooned

Kohaldatavad teraskiud: Parandab laastude eemaldamist ja haardumist

【3】 välimise koonuse kuju

(1) Üks kooniline pind

Koonilise pinna omadused: kogu pinnal on üks koonus (kõige tavalisem)

(2) Topeltkooniline pind

Koonilise pinna omadused: Suure otsa lähedal on väikese nurga üleminek, mis parandab jõudude jaotust

(3) koos juhtsektsiooniga

Koonilise pinna omadused: silindriline juhtsektsioon ulatub väikesest otsast välja, hõlbustades esialgset sisestamist
