Mustad terasest sakiseibid pika saki ja tiivaga

Xiaoguo® tehases toodetud mustad terasest pika saki ja tiivaga seibid on lihtsa konstruktsiooniga, mida on lihtne kasutada ja kasutada. Paigaldamisel on vaja ainult tavalist mutrivõtit ja täiendavaid tööriistu pole vaja.

Saada päring

Tootekirjeldus

Pika saki ja tiivaga musta terasest sakiseibide paigaldamine hõlmab nelja lihtsat sammu. Turvalise lukustusefekti tagamiseks järgige töötamiseks järgmist järjestust.

【1】 Tööriist

Mutrivõti (kasutatakse mutrite või poltide pingutamiseks)

Terava otsaga tangid või lameda otsaga tangid (kasutatakse kõrvatükkide painutamiseks)

(Valikuline) Haamer + Phillipsi kruvikeeraja (paksemate seibide jaoks)

Black Steel Tab Washers With Long Tab and Wing

【2】 Installimisetapid

(1) Paigaldage pesumasin

Viige polt läbi töödeldava detaili augu. Asetage mustad terasest seibid pika saki ja tiivaga poldi külge, hoidke nii pikk kui ka lühike sakk väljapoole. Veenduge, et seib asetseks tasaselt vastu pinda. Keerake mutter käsitsi kinni, ärge pingutage seda veel täielikult.

(2) Keerake mutter kinni

Kinnitage mutter mutrivõtmega, kuni see saavutab vajaliku pöördemomendi.

(3) Painutage lühike sakk

Haarake tangidega lühikesest sakist ja keerake see üles. Painutage see tihedalt vastu mutri üht lamedat külge.

(4) Painutage pikk sakk

Kasutage tangide abil pika saki alla või küljele painutamiseks. Voltige see detailil olevasse soonde või painutage kindlalt vastu detaili serva.

Black Steel Tab Washers With Long Tab and Wing

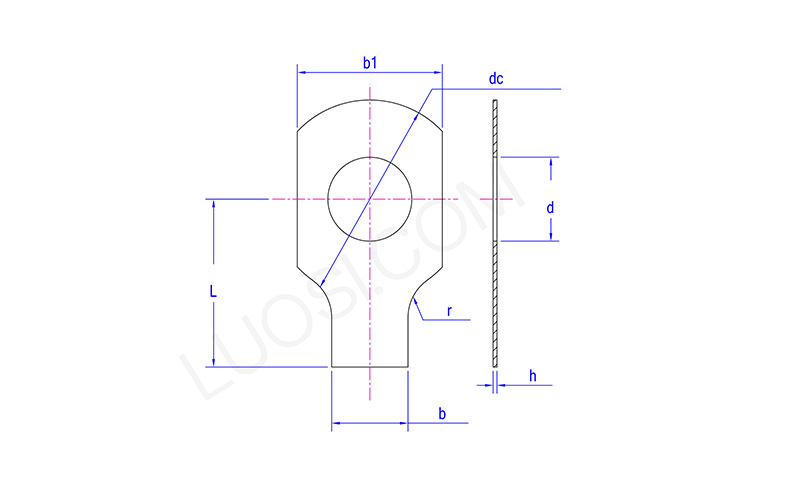

Esmasp	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
alalisvoolu max	10	14	17	19	22	26	32	32	40	45	45
alalisvoolu min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】 Paigalduse kontroll

Lühikesed kõrvad on tihedalt mutri tasapinnaga kinnitatud, takistades mutri pöörlemist.

Pikad kõrvad on kindlalt fikseeritud ning pika saki ja tiivaga mustad terasest sakiseibid ei saa töödeldava detaili suhtes pöörata.

Mõlemal kõrvatükil pole pragusid ega liigset paindumist ega kahjustusi.

【4】 Märkused tähelepanuks

(1) Ühekordne: pärast paigaldamist on kõrvaklapid püsivalt painutatud. Eemaldamisel tuleb need sirgeks ajada vasardades või lõigata. Pika saki ja tiivaga musti terasest sakiseibe ei saa uuesti kasutada.

(2) Ärge painutage üle: korduv painutamine või liigsed paindenurgad võivad põhjustada kõrvaklapi juure purunemise, mis kaotab lukustusfunktsiooni.

(3) Ärge saage valesti aru: lühikesed kõrvad peaksid alati olema suunatud ülespoole ja pikad kõrvad alla.
