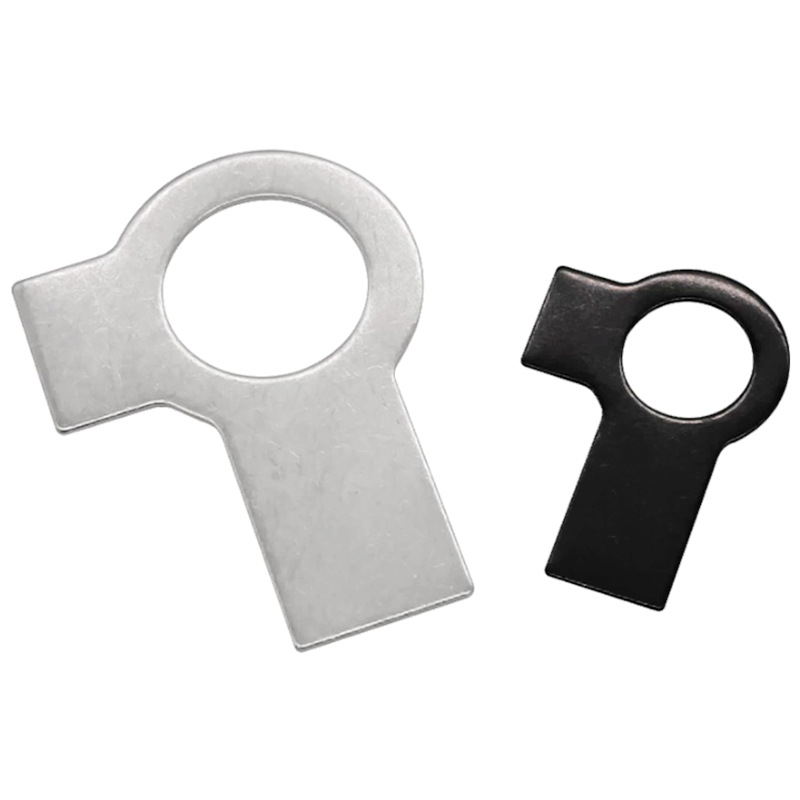

Pika ja lühikese sakiga sakiseibid

Xiaoguo® tehases toodetud pika ja lühikese sakiga seibid lukustatakse pigem mehaaniliselt kui hõõrdumise tõttu. Mehaaniline lukustus takistab põhimõtteliselt pöörlemist ja lukustusefekt on väga ilmne.

Saada päring

Tootekirjeldus

Pika ja lühikese sakiga Tab seibid, mis vastavad DIN 463 mehaanilisele lukustusrõngale, on ühes tükis, puhtmehaaniliselt lukustuv lõdvenemisvastane rõngas. See on moodustatud ühe survevalu protsessiga, mis sisaldab ühte pikka ja ühte lühikest kõrvaklappi, kusjuures kaks kõrvaklappi moodustavad ligikaudu 90° nurga. Seda kasutatakse kuuskantpoltide/mutrite jaoks, mis saavutavad ühe pika ja ühe lühikese kõrvaklapi painutamise kaudu lõdvenemisvastase toime ning sobivad kõrge vibratsiooni, dünaamilise koormuse ning soojuspaisumise ja kokkutõmbumise tingimustes. See struktuur võib täielikult takistada mutri või poldi suhtelist pöörlemist, saavutades usaldusväärse mehaanilise lukustuse.

< style="text-align:center;"> Tab Washers With Long And Short Tab

Struktuursed omadused

Pika ja lühikese sakiga seibide struktuuriomadused on järgmised:

(1) Integreeritud tembeldamine

Terved pika ja lühikese sakiga seibid on valmistatud ühest metallilehest külmstantsimise käigus. Puudub keevitus või lisakomponendid, mille tulemuseks on lihtne struktuur, kõrge tugevus ja madal hind.

(2) Kahe kõrvaga disain (üks pikk ja teine lühike)

Pika ja lühikese sakiga Tab-seibide põhikorpus on ümmargune ja kaks kõrvaklappi ulatuvad piki välisserva väljapoole:

Lühike vaheleht: lühikese pikkusega

Pikk sakk: pikem

Kaks kõrvaklappi moodustavad üksteisega ligikaudu 90-kraadise nurga.

(3) Kõrvatüki juurel on pinget vabastav struktuur.

Kõrvaklapi ja ümmarguse korpuse vahelises ühenduspunktis on ümarad nurgad või kerge laiuse kokkutõmbumine mõeldud painutamise ajal pinge kontsentratsiooni vähendamiseks ja kõrvadetaili purunemise vältimiseks.

(4) Silindriline korpus

Kere paksus on ühtlane. Kehal puuduvad hambad ega kaldpinnad ning pind on tavaliselt sile.

< style="text-align:center;"> Tab Washers With Long And Short Tab

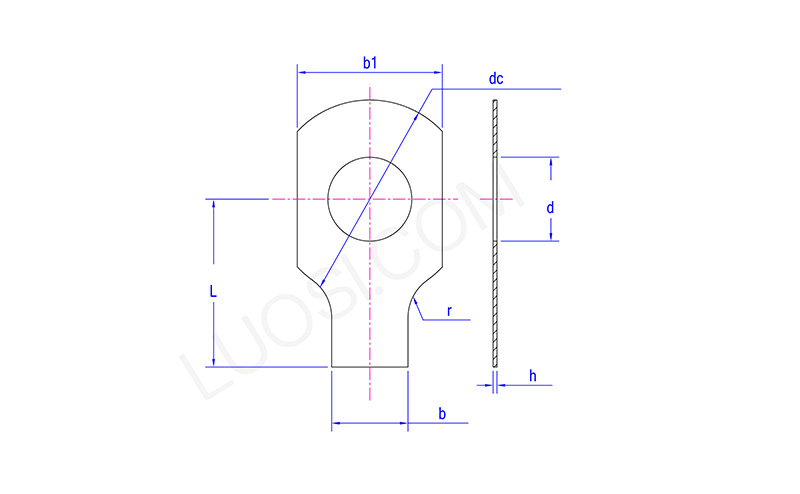

Esmasp	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
alalisvoolu max	10	14	17	19	22	26	32	32	40	45	45
alalisvoolu min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
