Pika saki ja tiibadega sakiseibid

Xiaoguo® tehases toodetud pika saki ja tiibadega sakiseibid on lõtvumisvastase funktsiooni osas äärmiselt töökindlad. Isegi pideva vibratsiooni ja löögi tingimustes suudavad need säilitada hea lukustusoleku.

Saada päring

Tootekirjeldus

Pika saki ja tiibadega klambriseibide tööpõhimõte põhineb puhtal mehaanilisel lukustamisel, mitte hõõrdumisel või elastsusel. Põhimehhanism on kahe kõrvadetaili painutamine, takistades seeläbi mutri (või poldipea) füüsiliselt töödeldava detaili suhtes pöörlemist.

【1】 Konkreetne tööprotsessi

(1) Tavaline paigaldus, reserveeritud kõrvaklapid

Asetage pika saki ja tiibadega sakiseibid poldi külge ja keerake mutter kinni. Sel hetkel jäävad mõlemad kõrvaklapid sirgeks ega ole painutatud.

(2) Painutage lühikesed kõrvad ja lukustage mutrid

Kasutage tange, et painutada lühikesed kõrvad ülespoole, nii et need kleepuvad tihedalt mutri ühele küljele. Lühikesed kõrvad peaksid toetuma mutri tasapinnale, et vältida selle pöörlemist.

(3) Painutage pikki kõrvu ja kinnitage pika saki ja tiibadega sakiseibid

Painutage pikad kõrvad allapoole või küljele, nii et need saaksid töödeldava detaili servast kinni, sisestada tooriku piluavadesse või toetuda fikseeritud eendile.

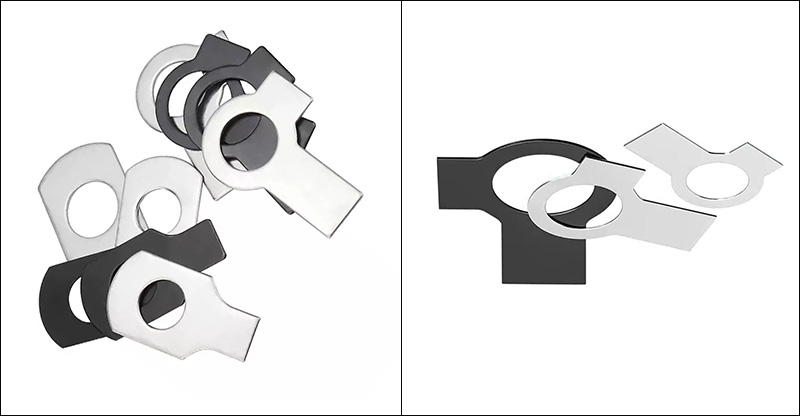

Tab Washers With Long Tab And Wings

【2】 Lõpliku efekti määramine

Pikk kõrv kinnitas seibi töödeldava detaili külge, tagades, et seib ei saaks pöörata.

Lühikesed kõrvad lukustavad mutri ja seibi kokku ning ka mutter ei saa pöörata.

Kuna seibi ja mutri vahel ei saa toimuda suhtelist liikumist, on poltühendus täielikult lukustatud.

【3】Erinevus hõõrdumispõhistest lõdvenemisvastastest mehhanismidest

Hõõrdumise lukk: takistab pöörlemist, luues takistuse. Vibratsioon võib selle takistuse ületada ja põhjustada lõtvumist.

Pika saki ja tiibadega sakiseibid: otsese füüsilise sekkumise tõttu ei hakka mutter absoluutselt pöörlema, kuni kõrvaklapp ei ole painutatud või kahjustatud. Seda lukustusmehhanismi ei mõjuta vibratsioon, määrimine ega temperatuurimuutused.

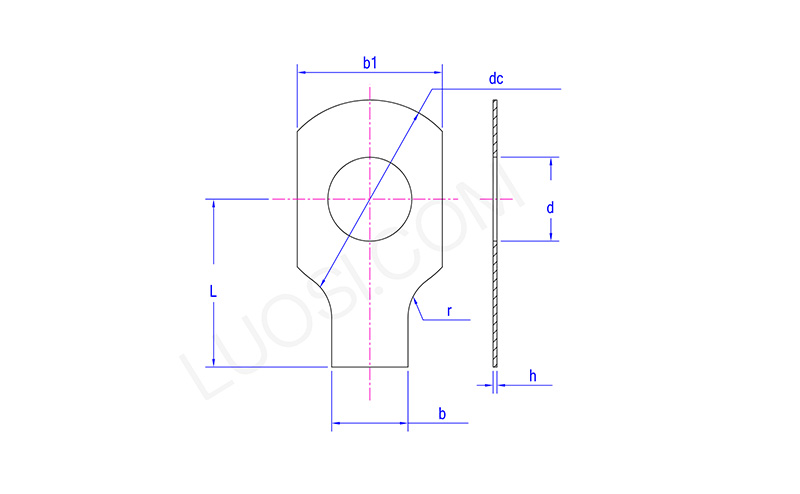

Tab Washers With Long Tab And Wings

Esmasp	φ3	φ 4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
d max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
alalisvoolu max	10	14	17	19	22	26	32	32	40	45	45
alalisvoolu min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L min	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L max	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
