Süvistatud välise hammastega koonilised lukustusseibid

Xiaoguo® tehase süvistatud väliste hammastega hammastatud koonusekujulised lukustusseibid on sisseehitatud süvistatud kujuga. Kui paned need sisse, istuvad need osa pinnaga tasapinnal või allapoole, nii et kogu välispind on sile ja tasane.

Saada päring

Tootekirjeldus

Need süvistatud välise hammastega koonusekujulised lukustusseibid on koonusekujulised lukustusrõngad, millel on süvistatud profiil ja hambad ümber välisserva. Süvistatud kuju võimaldab neil sobituda otse süvistatavatesse kinnitusaukudesse, nii et kruvipea jõuab osa pinnaga tasa või allapoole. Kruvi kinni keerates surub koonuseosa ühtlase vedrusurvega tagasi ja välimised hambad haakuvad alusmaterjali. See ei lase kinnitusel lahti tulla, kui asjad vibreerivad või koormuse all liiguvad.

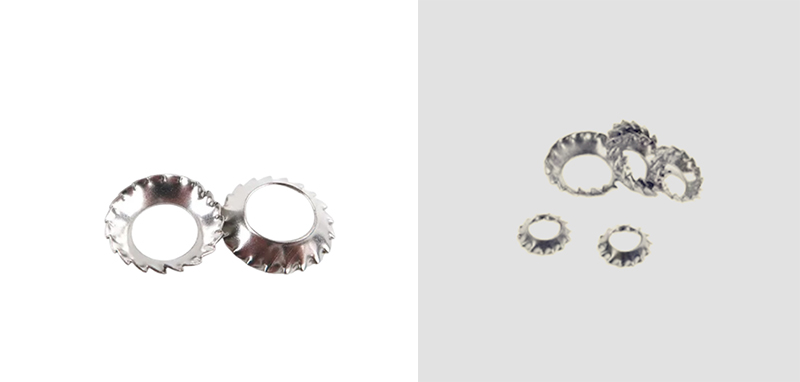

Countersunk External Tooth Serrated Conical Lock Washers

Paigaldusjuhend

Siin on süvistatud väliste hammastega koonusekujuliste lukustusseibide paigaldusjuhend. Saate seda kasutada oma operatsiooni viitena.

(1) Valiku spetsifikatsioonid

Sobitage süvistatud väliste hammastega kooniliste lukustusseibide sise- ja välisläbimõõt süvistatud kruvide spetsifikatsioonidega. Spetsifikatsioonid peavad olema järjepidevad, et vältida liiga suuri või liiga väikeseid omadusi, mis võivad mõjutada sobivust ja lõdvenemisvastast toimet.

(2) Paigaldamise suund (põhipunkt)

Kooniline kumer pind + kruvipea poole suunatud hamba välimine pind

Tasane tagapind peab olema tihedalt kinnitatud tooriku lehtmetalli pinna külge

Ärge paigaldage vastupidises suunas. Paigaldades vastupidises suunas, kaob elastne eelpingutamine ja hambapinna lukustusfunktsioon.

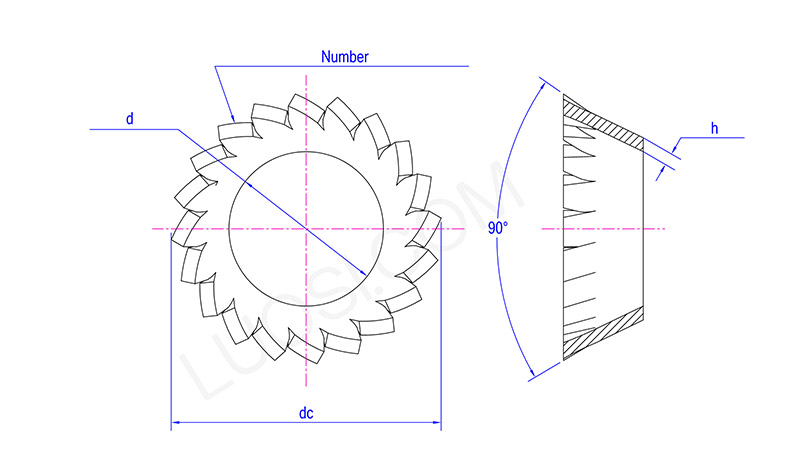

Countersunk External Tooth Serrated Conical Lock Washers

Esmasp	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Hammaste arv min	10	12	12	14	14	16	18	20	26	28	30

(3) Joondage seib õigesti

Lükake süvistatud välise hammastega koonusekujulised lukustusseibid süvistatud kruvile ja asetage kogu komplekt kinnitusauku. Seibi sisemine koonus joondub kruvipea nurga all.

(4) Pingutage kõigepealt käsitsi

Alustage kruvi käsitsi keeramisega. Hoidke seda tasaselt vastu seibi ja veenduge, et see oleks sirge – ilma kallutamiseta.

(5) Pingutage standardse pöördemomendini

Kasutage mutrivõtit ja pingutage tavalise pöördemomendini. Pigistage seda täpselt nii palju, et koonus oleks veidi lamedam, et see tekitaks vedru pinget, ja laske välimistel hammastel õrnalt pinda hammustada.

(6) Paar asja, millele tähelepanu pöörata

Ärge pingutage üle – järgige soovitatud pöördemomenti. Ärge kasutage selle maha löömiseks löökvõtit.

Ärge kunagi virna seibe – kasutage kruvi kohta ainult ühte. Nende virnastamine tekitab ebaühtlase rõhu, painutab seibi ja vähendab selle lukustusvõimet.
