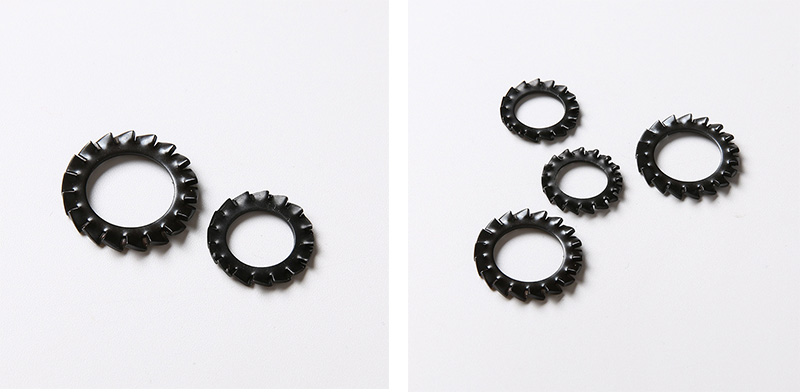

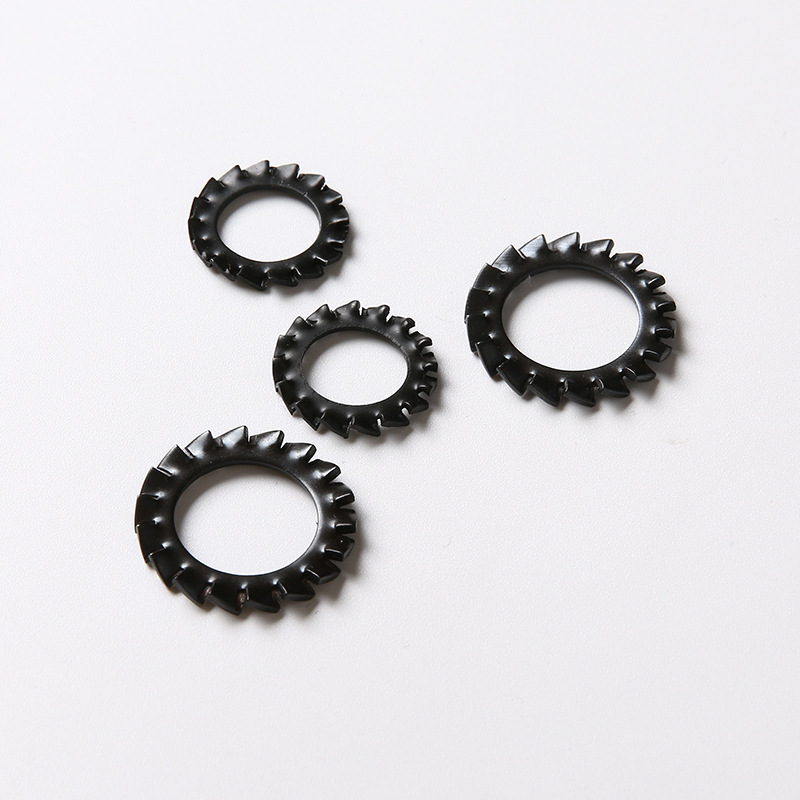

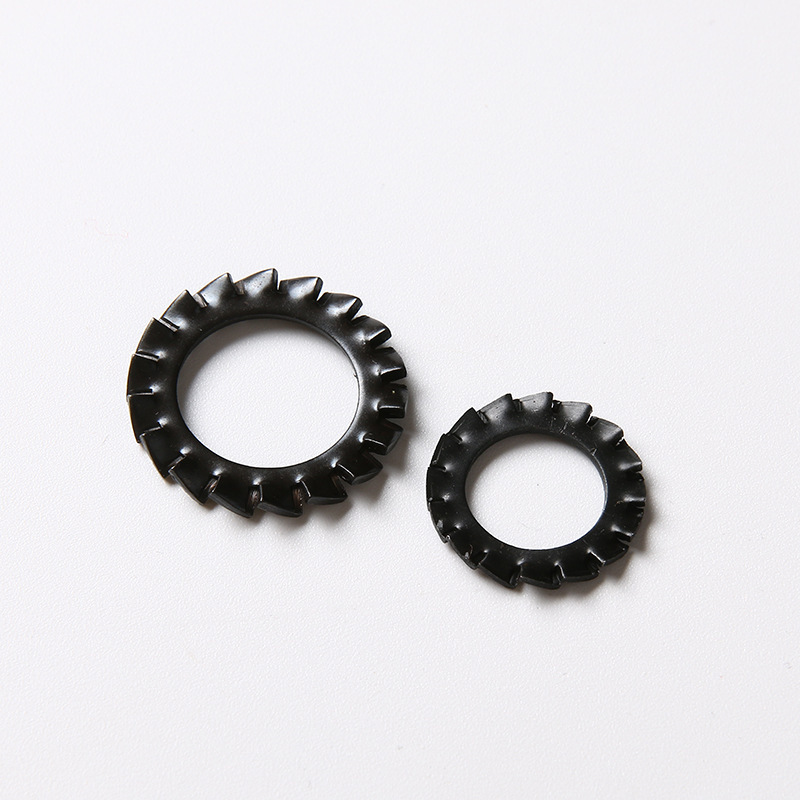

External Serrations lukustusseibid

Xiaoguo® External hammastuste lukustusseibide näidis võib pakkuda kasulikku elektrilist maandust. Tihendi välimised hambad võivad kasutamise ajal kriimustada oksiidikihti või katet, luues stabiilse metallist kontakttee, mida saab kasutada elektrikilpide ühendamiseks.

Saada päring

Tootekirjeldus

Välishammaste lukustusseibide materjal määrab otseselt selle kinnitusjõu, roostetõrjevõime ja kasutatava keskkonna.

(1) Vedruterasest

Levinud klassid: 65Mn, C67S, SK5

Kõvadus: HRC 40–50

Omadused: elastsus on parim ja hammustusjõud on tugevaim; hambad on teravad ja võivad tungida sügavale läbi metallpinna; hind on madal ning kulu- ja tasuvussuhe kõrge.

Puudused: Paljas teras on altid roostetamisele ja vajab pinnatöötlust; see ei sobi niiskesse või söövitavasse keskkonda.

Kohaldatavad stsenaariumid: Vedruterasest valmistatud väliste hammastega lukustusseibid sobivad üldises tööstuses, autodes, mehaanilistes montaažides ja kuivades siseruumides.

Katte pinnatöötlus: galvaniseerimine (siseruumides), Dacromet (väljas)

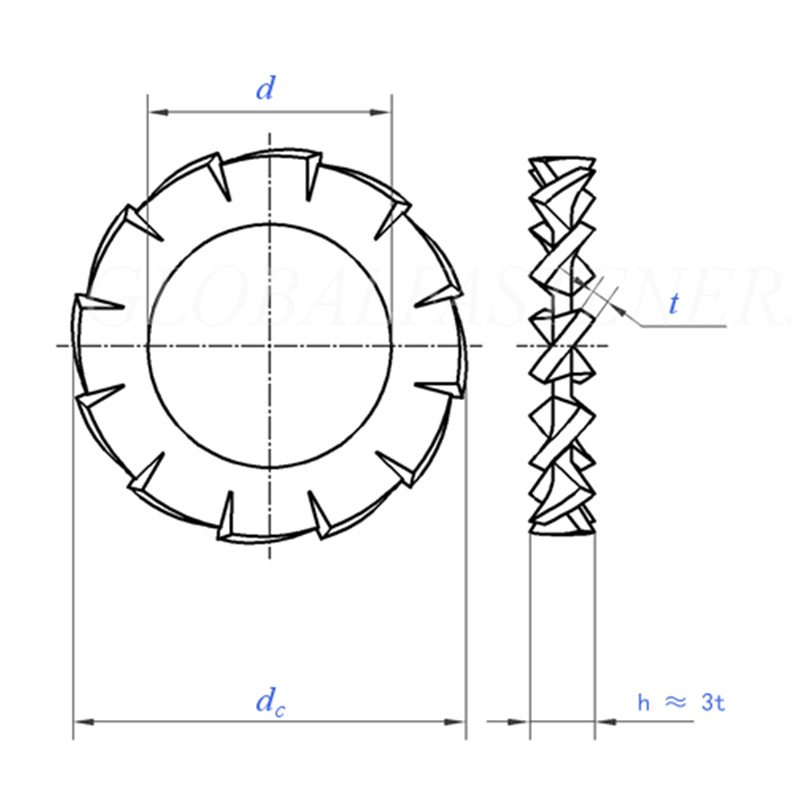

External Serrations Lock Washers

Suurus		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nimisuurus	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nimisuurus	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Hammaste arv	min	9	9	9	9	10	11	11	12	14	14
1000 ühiku/kg kohta		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Keerme nimiläbimõõdu jaoks		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Suurus		10.5	13	15	17	19	21	23	25	28	31
d	min = nimisuurus	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nimisuurus	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Hammaste arv	min	16	16	18	18	18	20	20	20	22	22
1000 ühiku/kg kohta		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Keerme nimiläbimõõdu jaoks		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(2) Roostevaba teras

①A2 (304 roostevaba teras)

Kõvadus: umbes HRC 25–35 (pehmem kui vedruterasest)

Omadused: universaalne korrosioonikindlus, hea roostetõrjevõime; roostevaba; pole vaja täiendavat kattekihti; hammustusjõud ei ole nii tugev kui vedruterasel, kuid see on piisav üldiste vibratsioonide jaoks.

Kasutusstsenaariumid: niiske keskkond, toiduvarustus, meditsiiniseadmed, üldine sise- ja välisroostetõrje

②A4 (316 roostevaba teras)

Kõvadus: umbes HRC 25–35

Omadused: Sisaldab molübdeeni, kloriidioonide korrosioonile vastupidavam, soolaudule vastupidav, mereveekindel, kemikaalidele vastupidav ； Maksumus on 30-50% kõrgem kui 304.

Kohaldatavad stsenaariumid: 316 roostevabast terasest valmistatud väliste hammastega lukustusseibid sobivad meretehnika, laevade, rannikualade rajatiste ja keemiatehaste jaoks.

(3) Fosforpronks

Nimetus: CuSn8, PB

Kõvadus: umbes HRC 20–30 (madalam)

Omadused: ei tekita sädemeid (plahvatuskindel); mittemagnetiline; hea juhtivus; korrosioonikindel (kuid mitte nii hea kui 316); madal tugevus, ei sobi suurele koormusele.

Kohaldatavad stsenaariumid: plahvatuskindel keskkond, elektriline maandus, magnetismi suhtes tundlikud instrumendid

(4) Messing

Mudeli number: H62, H65

Kõvadus: madal (ligikaudu HRC 10–20)

Omadused: Juhtiv, soojust juhtiv; kuldne välimus, dekoratiivne; roostekindlus on keskmine; madala tugevusega, hambad kipuvad kuluma.

Kohaldatavad stsenaariumid: madalpinge elekter, torustik, pneumaatilised pistikud, dekoratiivsõlmed

KKK

(1) Mis on väliste hammastega lukustusseibide maksimaalne temperatuur?

Tsingitud vedruteras sobib üldiselt temperatuurivahemikus -20°C kuni +120°C; roostevaba terast A2/A4 saab kasutada kuni -200°C kuni +300°C.

(2) Milline materjal on elektrilise maanduse jaoks parim?

Maandamiseks on vaja, et hambad saaksid läbida värvi- või oksiidikihi, moodustades juhtiva tee. Kasutada saab nii roostevaba terast A2/A4 kui ka fosforpronksi.

(3) Kas väliste hammastega lukustusseibidel on magnetilised omadused?

Vedruteras on magnetiline, samas kui roostevabal terasel A2/A4 pole peaaegu mingit magnetilisust (külmtöötlemisel võib olla nõrk magnetism) ning fosforpronks ja messing on täiesti mittemagnetilised.
