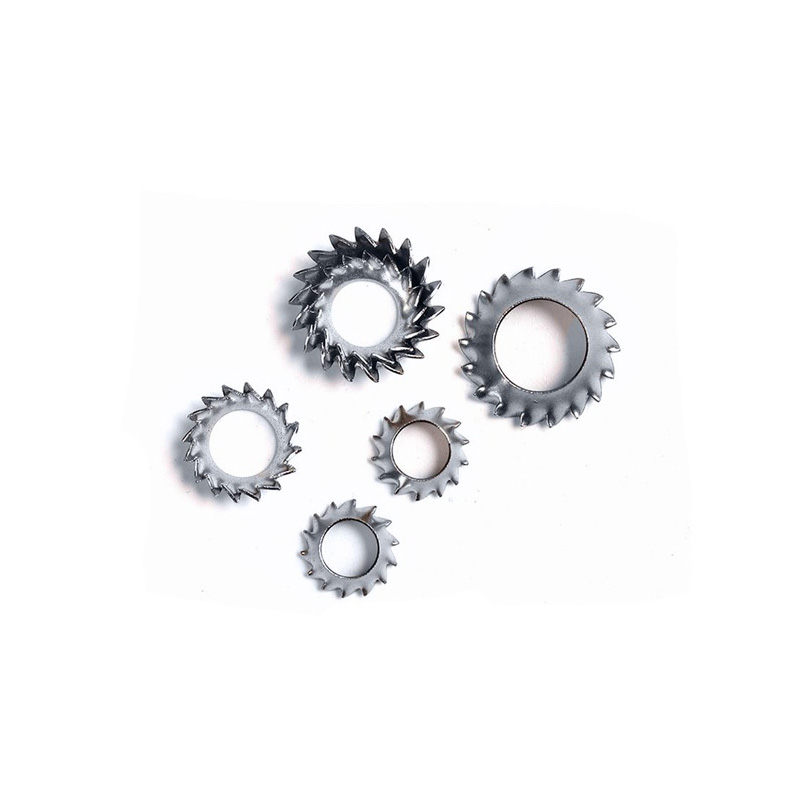

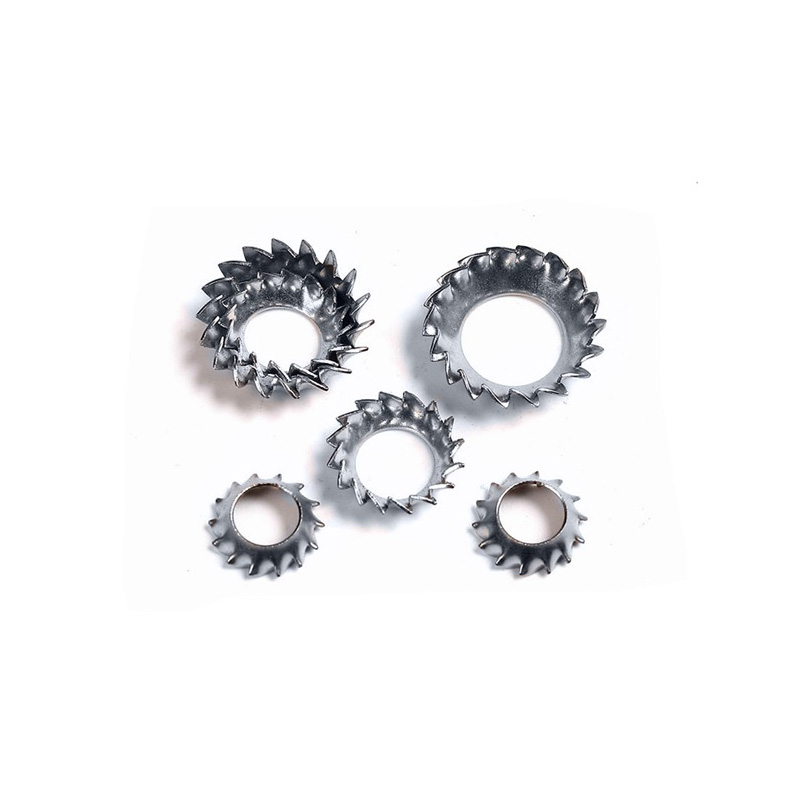

Välised hammastega koonilised lukustusseibid

Kooniline vedru eelkoormus

Välishammastega koonusekujulised lukustusseibid on vabas olekus madala tassi kujuga (koonusjad) ja teatud loomuliku kõrgusega.

Kui pingutusoperatsioon algas, lükati seib süvendisse ja kooniline struktuur tasandati järk-järgult.

Lamestatud seib püüab hoolimata kokkusurumisest alati taastada oma algse koonilise kuju, tekitades seega pidevalt aksiaalset vetruvat jõudu.

See elastsusjõud toimib kruvi pea ja tooriku vahel, säilitades keermele pideva eelkoormuse ja kompenseerides soojuspaisumisest, kulumisest või materjali deformatsioonist põhjustatud väikseid lünki.

Välise hamba mehaaniline lukk

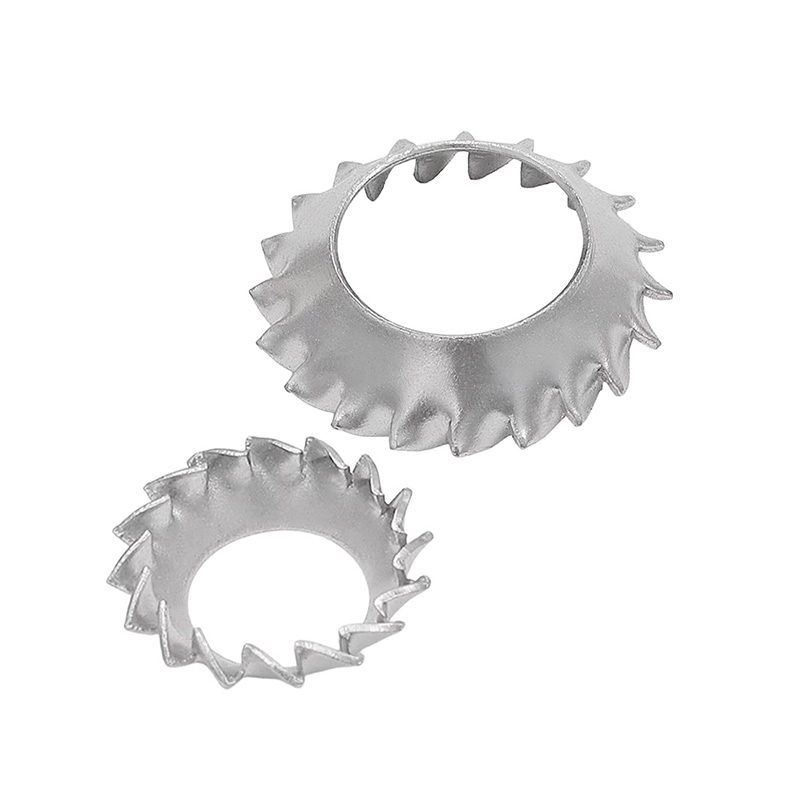

Välishammaste koonusekujuliste lukustusseibide välisümbermõõdul on rida teravaid radiaalseid hambaid.

Kui seib on tasandatud, hammustavad need välimised hambad tooriku pinda, luues mitu mehaanilist haardumist.

Pärast hammaste hammustamist võrdub see seibi ja tooriku vahele pöörlemisvastase takistuse lisamisega.

See mehaaniline lukustusmehhanism talub tõhusalt vibratsiooni, löökide ja dünaamiliste koormuste põhjustatud lõdvenemist.

Countersup Flush Fit

Väliste hammastega koonilise lukustusseibide kooniline pind ühtib standardse süvistatud kruvipea koonilise pinnaga.

Pärast paigaldamist sisestatakse seib täielikult tooriku süvendisse ja kruvipea on tooriku pinnaga samal tasemel või sellest veidi madalam.

See tagab, et montaažipind on sile ja tasane, ilma väljaulatuvate osadeta, ei tekita puudutamisel ebamugavust, ei sega teisi komponente ega mõjuta hammaste ja tooriku vahelist haardumist.

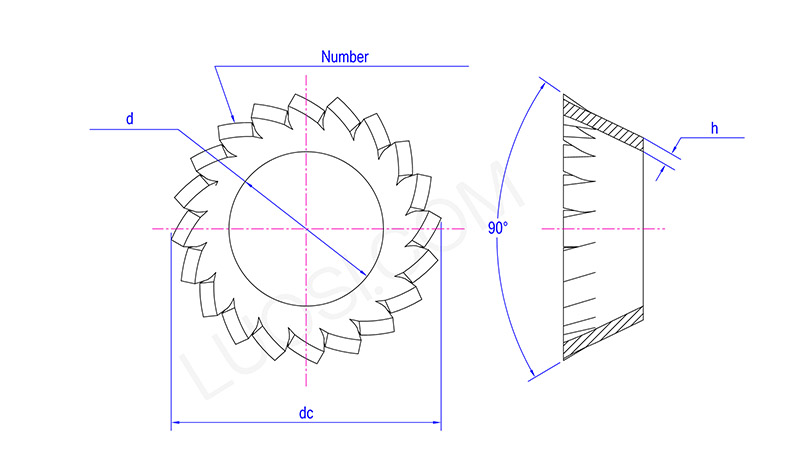

Esmasp	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Hammaste arv min	10	12	12	14	14	16	18	20	26	28	30

Korduma kippuvatele küsimustele vastati

(1) Kas kõvadus ja pöördemoment on stabiilsed?

Kõik väliste hammastega koonusekujulised lukustusseibid on valmistatud kuumtöötlusega. Partiitellimuste puhul hoitakse kõvadus, elastsus ja lukustusmoment stabiilsena.

(2) Kas pakute tasuta näidiseid?

V: Pakume tasuta standardnäidiseid, ostja peab kandma ainult veokulud.

(3) Mis on teie standard- ja kohandatud suuruste MOQ?

Standardsuurused toetavad väikest proovitellimust. Kohandatud mittestandardsed esemed vajavad väikest MOQ-d, aktsepteerime näidistellimusi ja masstootmist.
