Kuuskant keevismutrid

Ostke kohe Xiaoguo® kuuskantkeevitusmutrid. Nendel mutritel on põhjas kolm ühtlaselt jaotatud keevituseendit. Vool on kontsentreeritud, keevisõmbluse südamik on stabiilne ja mutrid ei tule pärast keevitamist kunagi lahti. See hoiab tõhusalt ära mutri kõrvalekaldumise probleemi keevitusprotsessi ajal.

Mudel:JIS B1196-1.1-1982

Saada päring

Tootekirjeldus

Kuuskantkeevitusmutrid on teatud tüüpi spetsiaalsed kinnitusdetailid, mis vastavad standardile DIN 929. Neil on kuusnurkne kuju ja kolm keevitatud eendit allosas (mõnedel on positsioneerimistihvtid). Need kinnitatakse püsivalt metalllehtede külge takistuspunktkeevitusega ja pakuvad järgnevate poltühenduste jaoks ülitugeva sisekeerme ava. Nende peamine omadus on see, et need ei lähe pärast keevitamist kunagi lahti. Kuuskantkeevitusmutreid kasutatakse laialdaselt sellistes tööstusharudes nagu autod, metalllehed ja vormid. Neid kasutatakse ka kohtades, kus tavalisi mutreid ei saa kasutada või kus on vaja kindlat ja püsivat keermestatud ühendust, mis toimib fikseeritud sisekeerme ühenduspunktina.

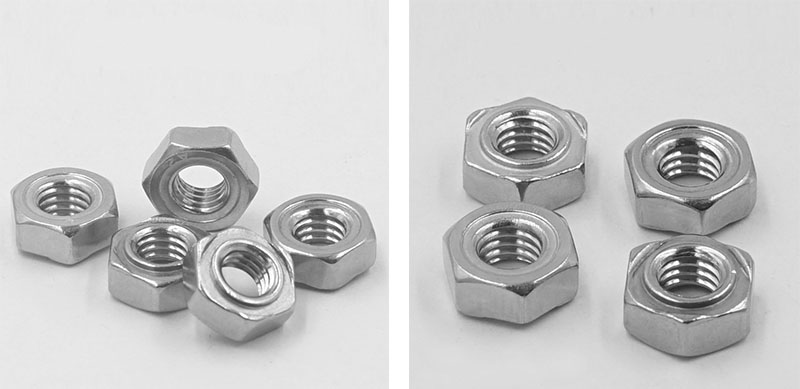

Hex Weld Nuts

Struktuursed omadused

Hex Weld Mutri konstruktsioonilahendus keskendub kolmele põhieesmärgile: keevituskindlus, positsioneerimise täpsus ja monteerimise lihtsus.

【1】 Kuusnurkne kuju

(1) Kuju: tavaline kuusnurk. Vastaskülgede mõõtmed vastavad DIN 929 standardile. Seda saab pingutada tavalise lahtise mutrivõtme või pesavõtmega, ilma et oleks vaja spetsiaalseid tööriistu.

(2) Vastaskülje laius: erinevatel spetsifikatsioonidel on erinevad mõõtmed. Näiteks M6 on 11 mm, M8 on 14 mm ja M10 on 17 mm. Jätke mutrivõtme jaoks piisav kontaktpind.

(3) Kogukõrgus: tavaliselt 0,8–1,0 korda suurem keerme nimiläbimõõdust. Veenduge, et keerme kinnituspikkus oleks ja ühenduse tugevus.

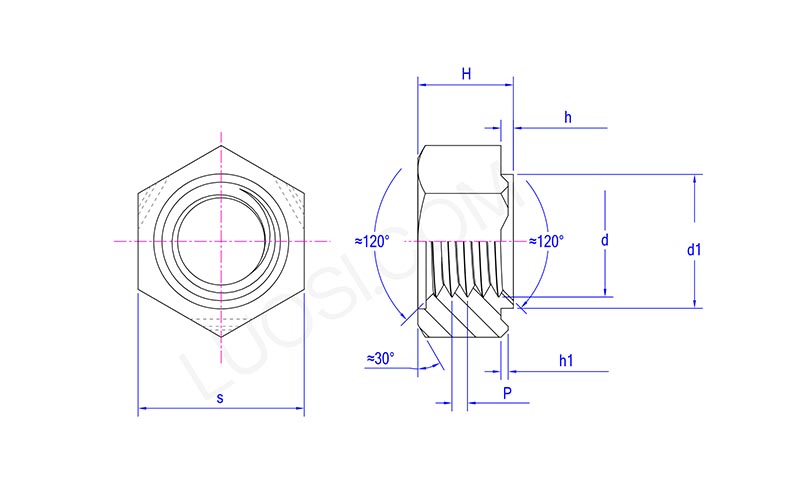

Hex Weld Nuts

Esmasp	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5

【2】 Alumised keevitusprojektsioonid

(1) Kogus: 3 tükki (ühtlaselt jaotunud 120° juures). Kolm punkti määravad tasapinna, tagades, et kuuskantkeevitusmutter on alusmaterjaliga kindlalt kontaktis. Isegi kui töödeldava detaili pind on veidi ebatasane, on töökindel keevitus siiski garanteeritud.

(2) Asend: põhjapinna servas, et parandada keevitamise stabiilsust.

(3) Kuju: sfäärilise või koonilise ülaosaga, sileda ülaosaga. Takistuskeevitamise ajal vool kontsentreeritakse ja see eelistab tuuma moodustamiseks sulamist.

(4) Kõrgus: 0,5–1,0 mm (konkreetsed väärtused sõltuvad spetsifikatsioonist ja plaadi paksusest). Tagada tihe kontakt alusmaterjaliga ja piisav sulamismaht.

【3】 Positsioneerimisjuhttihvt (piloot, valikuline struktuur)

(1) Juhttihvti läbimõõt: väiksem kui tooriku eelpuuritud auk (nt M8 φ9,6 mm või φ11,6 mm jaoks)

(2) Juhttihvti kõrgus: 1,5–2,5 mm (valitud vastavalt plaadi paksusele)

【4】 Sisekeere

(1) Keerme spetsifikatsioonid: meetriline jämekeere M3 kuni M16 (saadaval on peenkeere), Imperial UNC 1/4″ kuni 5/16″

(2) Keerme täpsus: 6H (meetriline), 2B (impeerium)

(3) Keerme pikkus: tagage piisav keerme kinnituspikkus

(4) Keerme orientatsioon: sissepääsu otsas võib olla faasimine
