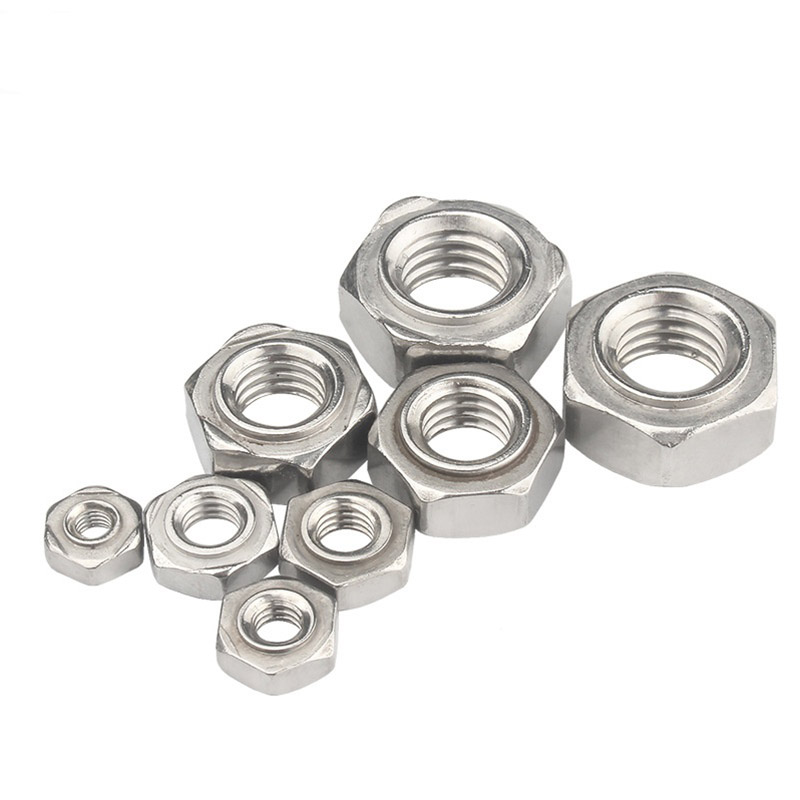

Kuusnurksed sügavkrae projektsiooniga keevismutrid

Valige uusimad Hiinas valmistatud Xiaoguo® Hexagon Deep Collar Projection Weld Mutrid. Tavaline kuusnurkne pea sobib ideaalselt tavalise mutrivõtmega. Kuusnurkne disain võtab enda alla väikese ala, mistõttu sobib see kinnitamiseks ja keevitamiseks piiratud ruumides. Pärast keevitamise lõpetamist saab polte otse kinni keerata.

Mudel:JIS B1196-1.1-1982

Saada päring

Tootekirjeldus

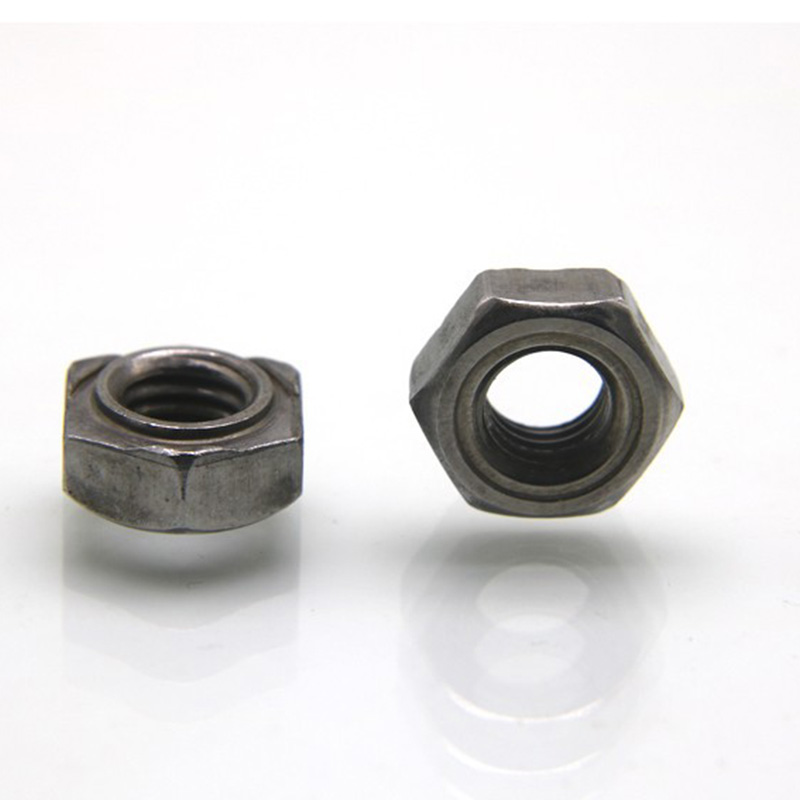

Kuusnurksete sügavkrae projektsiooniga keevismutrite allosas asuvad kolm keevituseendit on peamised konstruktsiooniomadused, mis eristavad neid tavalistest mutritest. Need kolm punkti on 120° nurga all ühtlaselt jaotatud ja neil on takistuspunktkeevitusprotsessis järgmised neli põhirolli:

(1) Vool on kontsentreeritud ja see sulab kõigepealt.

Väljaulatuva punkti ristlõikepindala on väiksem kui mutri aluse oma. Kui keevitusvool läbib, suureneb voolutihedus eenduvas punktis järsult, tekitades intensiivset takistussoojust, mistõttu eenduv punkt sulab eelistatult enne mutri korpust ja mitteväärismetalli.

(2) Kolm punkti määravad kohanduva ebatasasusega tasapinna

Kolm punkti määravad tasapinna. Isegi kui alusmaterjali pinnal on kergeid ebatasasusi (nt õliplekid, väikesed ebatasasused ja lohud) või kui kuusnurkse sügavkrae projektsioonikeevitusmutrite alumine pind ei ole täiesti tasane, võivad kolm väljaulatuvat punkti tagada, et vähemalt kolm punkti on alusmaterjaliga stabiilses kontaktis. See vähendab oluliselt keevitusprotsessi tundlikkust tooriku pinnakvaliteedi suhtes ja parandab keevitamise edukust.

(3) Moodustage kolm ühtlase keevitustugevusega sümmeetrilist keevissüdamikku

Kolm eendit sulavad jõu rakendamisel üheaegselt ja surve all moodustub kolm ühtlaselt jaotunud keevisõmblust. Võrreldes ühe- või kahepunktikeevitusega annab kolmepunktiline struktuur ühtlasema keevitustugevuse jaotumise ning suurema vastupidavuse väändele ja väljatõmbamisele.

(4) Sulametalli piiramine ja pritsmete vähendamine

Eendi konstruktsioon piirab sulametalli eend paikneva kohaliku piirkonnaga. Elektroodi rõhu toimel levib sulametall piiratud ulatuses väljapoole, mistõttu on väiksem tõenäosus selle väljapressimiseks ja pritsmete tekkeks.

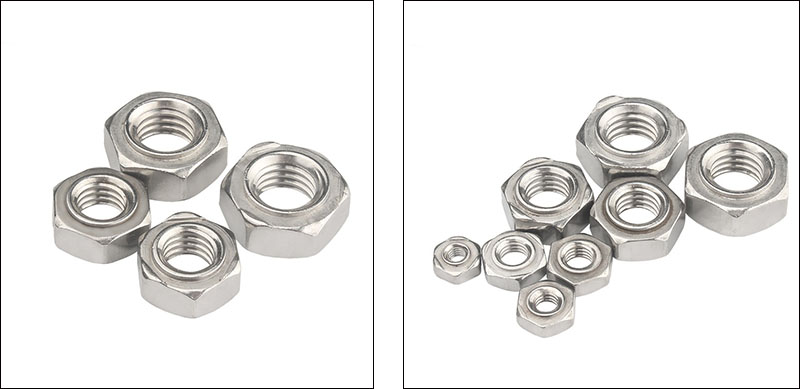

Hexagon Deep Collar Projection Weld Nuts

Igapäevane ülevaatus

Kuusnurksed sügavkrae projektsioonikeevitusmutrid kinnitatakse püsivalt töödeldava detaili külge takistuspunktkeevitusega. Tavalistes kasutustingimustes ei vaja see peaaegu mingit igapäevast hooldust. Pikaajalises hoolduses või spetsiifilistes keskkondades võib asjakohane ülevaatus ja hooldus siiski pikendada selle kasutusiga ja tagada ühenduse töökindluse.

(1) Keevituspunkti välimus

Jälgige visuaalselt või suurendusklaasiga, ei tohiks olla pragusid, roostet ega keevisõmbluse eraldumise märke. Kui leitakse pragusid või keevisõmbluse eraldumist, tuleb keevisõmblus uuesti keevitada või mutter välja vahetada.

(2) Ääriku/aluse sobivus

Visuaalne kontroll, et kontrollida, kas ääriku pind on töödeldava detaili küljes tihedalt ilma kõveruseta. Väändumine võib viidata kehvale keevitamisele ja tugevust tuleks hinnata.

(3) Keerme seisukord

Mõõdikut või visuaalset kontrolli kasutades, kui niit on terve, ilma libisemise või raudviilide blokeerimiseta, ei ole muudatusi vaja teha. Kerge ummistuse korral võib kasutada kraaniga hõõrdumist; libisemise korral tuleb kuusnurkse sügavkrae projektsiooni keevismutrid välja vahetada.

(4) Roostevastane kiht

Visuaalne kontroll tagamaks, et kattekiht või viimistlus on täielik ilma suurte roosteta aladeta. Kohalikku roostet saab kõrvaldada roostevastase värvi või külmtsinkimispihustiga.

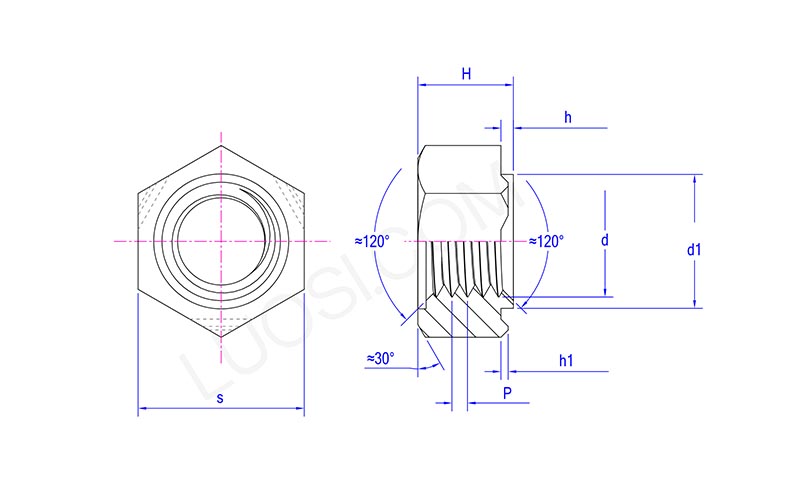

Hexagon Deep Collar Projection Weld Nuts

Esmasp	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1,25	1,25\|1,5	1,25\|1,75
s max	11	11	13	15	17	19
s min	10.57	10.57	12.57	14.57	16.57	18.48
H max	5	5	6	7.5	9	11
H min	4.7	4.7	5.7	7.14	8.64	10.57
d1 max	6.9	6.9	8.9	10.9	12.9	14.9
d1 min	6.7	6.7	8.7	10.7	12.7	14.7
h max	0.8	0.8	0.8	0.8	1.2	1.2
h min	0.6	0.6	0.6	0.6	1	1
h1 max	0.5	0.5	0.5	0.5	0.7	0.7
h1 min	0.3	0.3	0.3	0.3	0.5	0.5
