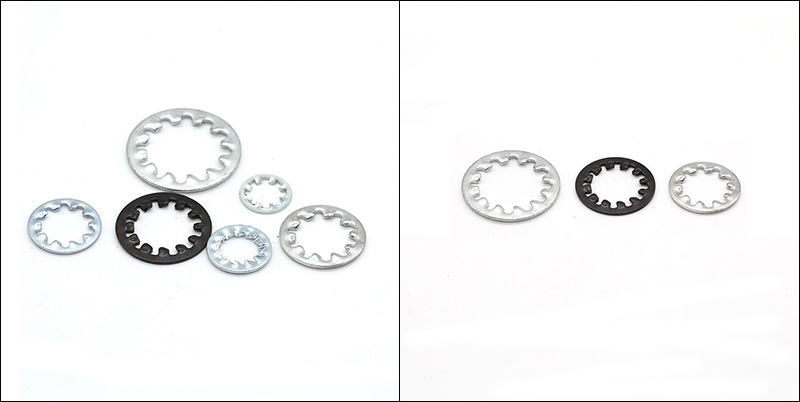

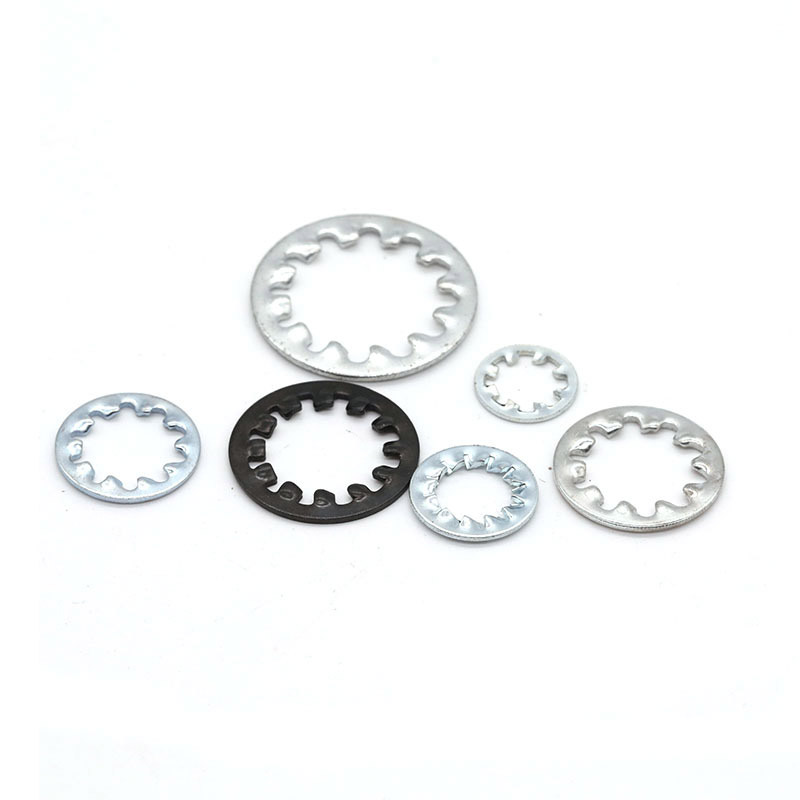

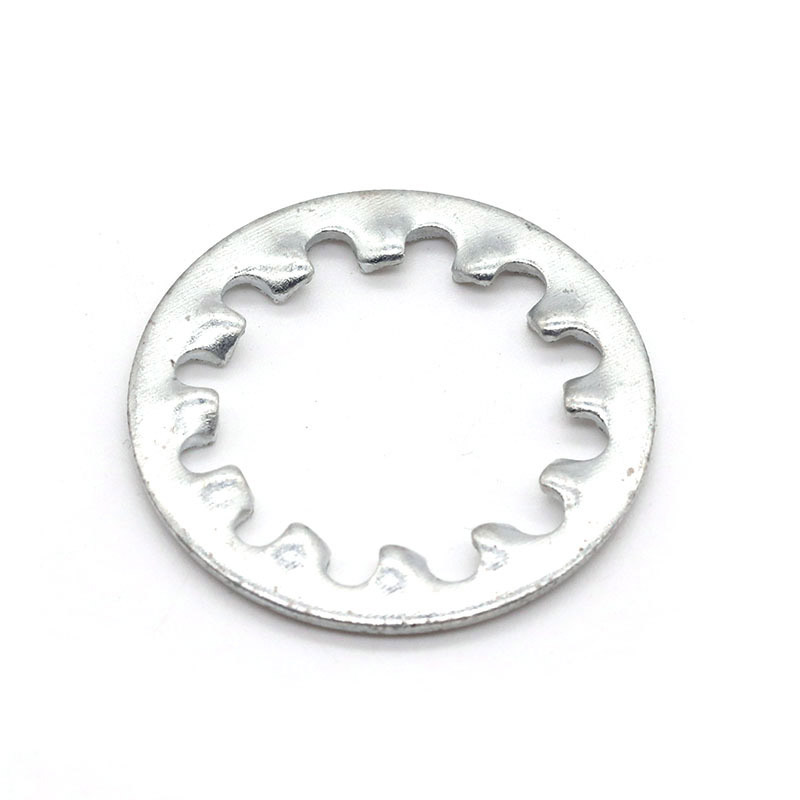

Sisemiste hammastega lukustusseibid

Sisemiste hammastega lukustusseibid jagunevad peamiselt standardtüüpi (tüüp AW) ja rasketeks (tüüp IOW). Põhiline erinevus nende vahel seisneb hammasratta kuju sügavuses ja tugevuses.

(1) Tüüp AW

Põhifunktsioon: koormuse jaotamiseks kasutatakse tihedamalt pakitud sisemist käigukasti

Lukustuspõhimõte: suurendades kontaktpunktide arvu hammustuse ajal, kasutatakse hõõrdumist, et vältida lõdvenemist.

Eelistatud materjalid: tavaline süsinikteras või ökonoomne roostevaba teras (nt SUS304)

Kandevõime: sobib keskmise ja väikese koormusega, kerge kinnitus

Maksumus: ökonoomne tüüp

Tüüpiline kasutusala: AW-tüüpi sisemiste hammastega lukustusseibid sobivad elektrooniliste vooluahelate, PCB-plaatide, kodumasinate, armatuurlaudade ja muude kergete seadmete jaoks.

(2) Sisestage IOW

Põhiomadus: hambad on sügavamad, teravamad ja paksemad ning suurema hammustusjõuga.

Lukustuspõhimõte: kasutades hambaotsi metallpinna "haaramiseks ja hammustamiseks", tekib mehaaniline lukustusjõud.

Materjal: valmistatud 65Mn vedruterasest, kõvadus HRC 39-50

Koormusvõime: sobib suure koormuse ja tugeva vibratsiooniga töökeskkondadesse

Kulufunktsioon: suurepärane väärtus usaldusväärse jõudluse jaoks

Kasutamine: IOW lukustusseibid sisemiste hammastega sobivad ideaalselt raskete osade jaoks. Laialdaselt kasutatav autode šassii ja mootorite, tööstusmasinate ja ehituslike tõsteseadmete puhul.

Lihtsamalt öeldes, kumb valida standardse AW ja raskeveokite IOW vahel, taandub peamiselt poltide tööpingele. Kerge koormuse jaoks, nagu elektroonika ja kodumasinad, piisab tavalisest AW-tüübist ja see on eelarvesõbralikum.

Tugeva vibratsiooni või löögiga olukordades, nagu autod ja suured tööstusmasinad, kasutage IOW raskeveokite tüüpi, et hoida poltühendused kindlalt kinnitatud.

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55

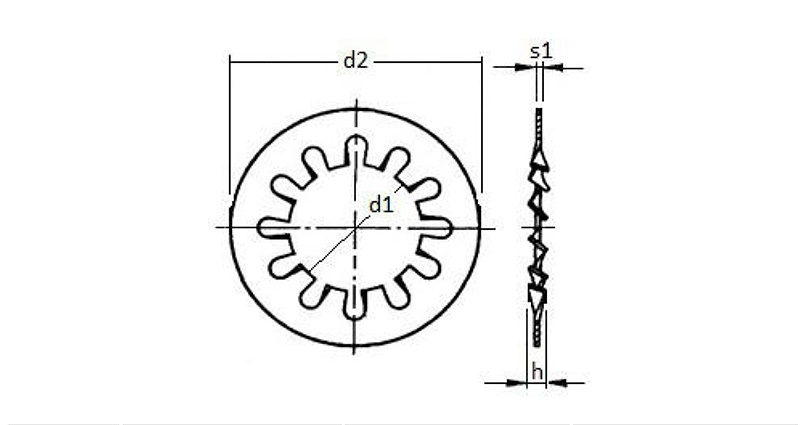

Esitatud teave ja joonised on ainult viited

Võib-olla soovite teada

(1) Millist stiili peaksin kasutama automootorite paigaldamisel?

Soovitame kasutada IOW sisemisi hambaluku seibe. Need töötavad suurepäraselt kruvide lahtitulemise peatamiseks.

(2) Kas teil on mõlema stiili jaoks roostevabast terasest versioonid?

Muidugi. Nii AW- kui ka IOW-tüüpe saab tarnida roostevabast terasest, nagu A2/304 ja A4/316.

(3) Mis vahe on IOW ja AW tüüpide kõvaduse vahel?

Süsinikterasest AW standardseibide kõvadus on tavaliselt HRC 35–45. Tugeva töövõimega IOW süsinikterasest versioon on kõvem, kõvadus on tavaliselt HRC 42–50.
