M3 Välishammaste lukustusseibid

Xiaoguo® tehases toodetud M3 External hammastuste lukustusseibid on hea korduvkasutatavusega. Kui seibide välimised hambad on pärast kasutamist veidi kulunud, saab neid olenevalt olukorrast mittekriitilistes kohtades uuesti kasutada.

Saada päring

Tootekirjeldus

Kuigi M3 välishammaste lukustusseibid on väikese suurusega, on sellel lai valik rakendusi. Oma kompaktse struktuuri, usaldusväärse lukustusjõu ja juhtivusega mängib see paljudes valdkondades olulist rolli.

(1) Robotid, täppismasinad

Poldikinnitus ülitäpsete ja kõrge vibratsiooniga seadmete jaoks, nagu tööstuslikud robotiühendused, mootoriklambrid ja lineaarmoodulid

(2) Tarbeelektroonika

Mobiiltelefonide raam, droonide mootorikinnitused, VR/AR-seadmete tugistruktuurid, mängukontrollerite sisestruktuurid jne, kõik need ülitugevad ja miniatuursed ühenduspunktid

(3) Uus energiatööstus

M3 Välishammaste lukustusseibe kasutatakse laadimisjaamade peamistes stsenaariumides, nagu elektrimoodulid, energiat salvestavad akumoodulid ja fotogalvaanilised inverterid, kus on nõutav korrosiooni- ja vibratsioonikindlus.

(4) Mööbel ja kontoritarbed

Lõdvenemisvastased meetmed kontoritoolide, metallriiulite, vitriinkappide, valgustite jms aluse ja seljatoe vaheliseks ühendamiseks lahti- ja monteerimisprotsesside käigus

(5) Optilised ja fotoseadmed

Täppisinstrumentide sisemised reguleerimismehhanismid, läätsetoed, kallutatavad kinnitused jne on nõudlikud väikeste ja tugevate ühenduste järele

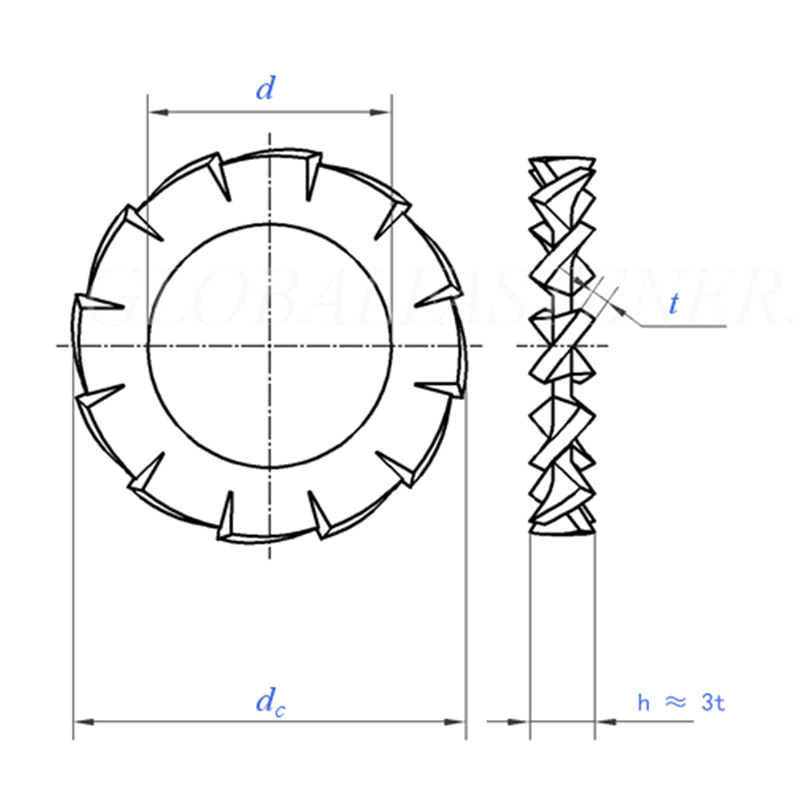

M3 External serrations Lock Washers

Suurus		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nimisuurus	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nimisuurus	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Hammaste arv	min	9	9	9	9	10	11	11	12	14	14
1000 ühiku/kg kohta		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Keerme nimiläbimõõdu jaoks		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Suurus		10.5	13	15	17	19	21	23	25	28	31
d	min = nimisuurus	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nimisuurus	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Hammaste arv	min	16	16	18	18	18	20	20	20	22	22
1000 ühiku/kg kohta		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Keerme nimiläbimõõdu jaoks		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

Põhilised tugevused

M3 väliste hammastega lukustusseibe saab kasutada nii paljudes stsenaariumides, peamiselt tänu mitmele tugevale omadusele.

(1) Vibratsiooni- ja lõdvenemisvastane

Välishammaste lukustusseibid M3 on professionaalne tööriist vibratsiooni vastu võitlemiseks. Selle välimine hambastruktuur on loodud spetsiaalselt selleks, et "takistaks kinnitusdetailide lõdvenemist vibreerivas keskkonnas", eriti dünaamilise koormuse ja pideva liikumisega seadmetes.

(2) Elektriline maandus

Teravad hambad võivad kergesti tungida läbi metallpinna oksiidikihi või katte, luues stabiilse elektrilise tee.

(3) Ruumisõbralik

Täppisseadmete sisemusse saab M3 External Serrations Lock Seibid paigaldada otse kinnituse pea alla, mis ei võta peaaegu üldse lisaruumi.

(4) Materjalivalikud on saadaval

Inimesed saavad valida erinevaid materjale, lähtudes konkreetsest kasutuskeskkonnast. Vedruterasel on kõrge tugevus ja roostevaba teras on roostekindel, mistõttu sobib see erinevate stsenaariumide jaoks.
