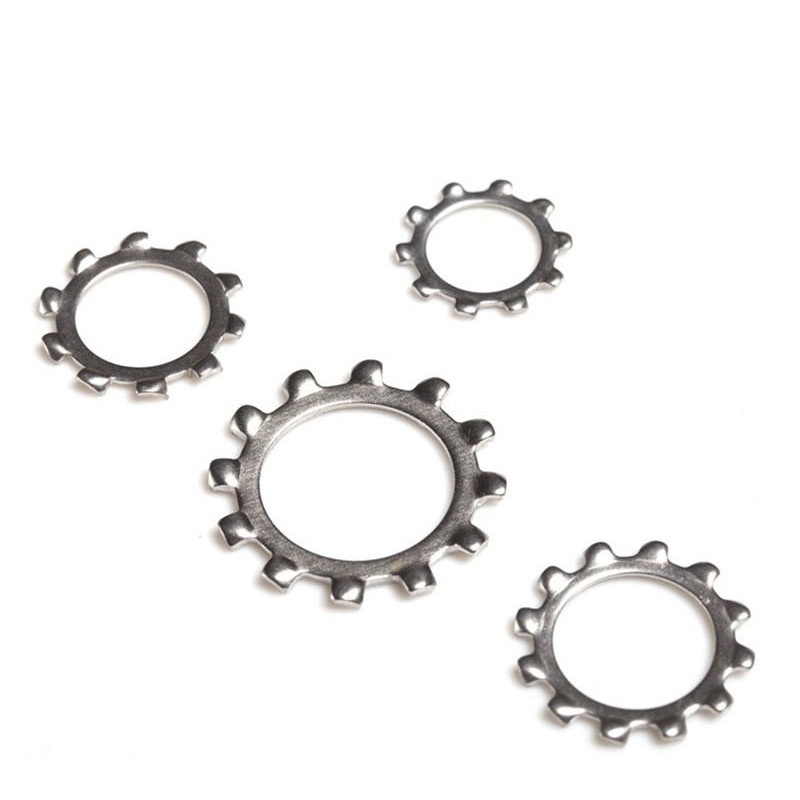

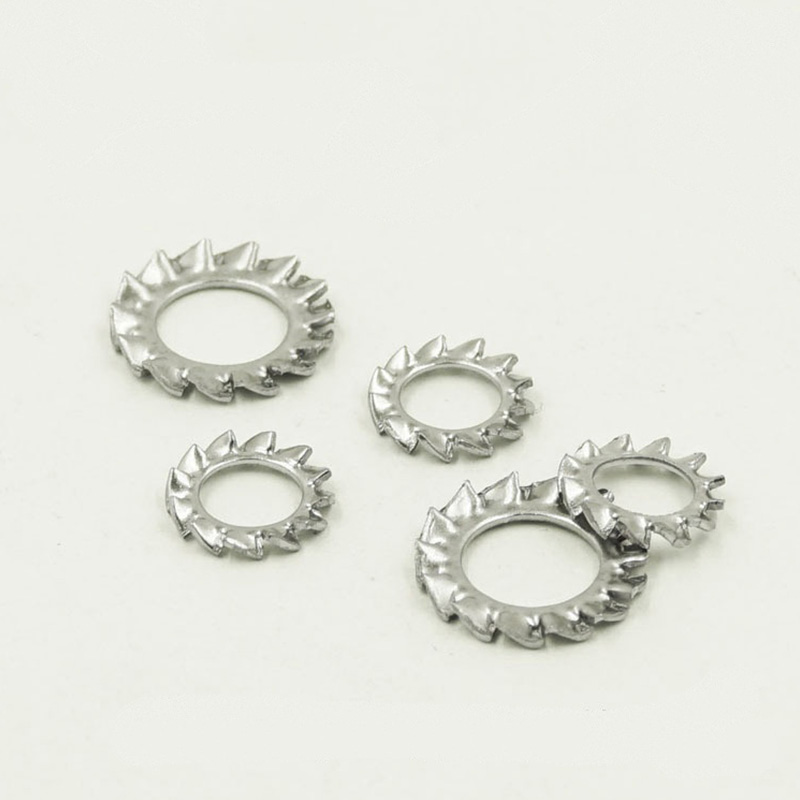

Välimine sakiline lukustusseib

Xiaoguo® tehase toodetud välimisel sakilisel lukustusseibil on suurepärane põrutuskindlus ja lõdvenemisvastane jõudlus. Kasutamisel kinnituvad välised hambad poldi pähe ja tooriku pinnale, vältides sellega poldi lõdvenemist.

Saada päring

Tootekirjeldus

Välimine sakiline lukustusseib on lõdvenemisvastased tihendid hammastega ümber välisserva. Hambad ulatuvad seibi välisringist radiaalselt välja.

Poltide või mutrite pingutamisel haarduvad need välimised hambad detaili pinnale. See suurendab hõõrdumist ja moodustab mehaanilise luku, nii et kinnitus ei tule kergesti lahti.

Võrreldes sisemiste hambaluku seibidega sobib välimine hambatüüp paremini suurema välismõõduga osadele. See jaotab survet ühtlaselt ja tagab püsiva lukustusefekti. Sisemist hambatihendit kasutatakse peamiselt väiksemate kruvide peade all, välimist sakilist lukustusseibi kasutatakse peamiselt mutrite all või suuremate kruvide puhul.

Tööpõhimõte

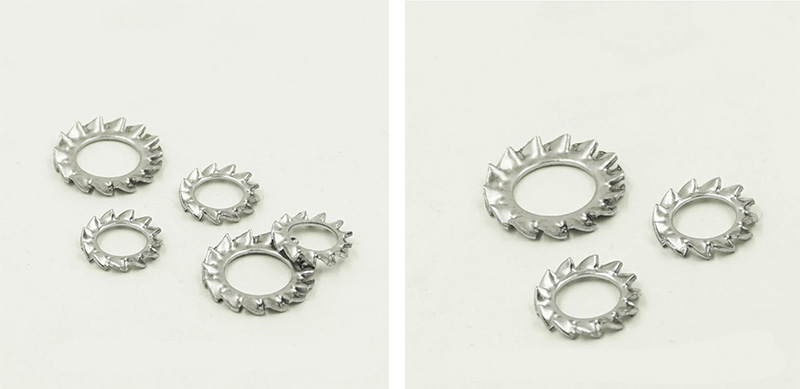

Outer Serrated Lock Washer

Välise sakilise lukustusseibi tööpõhimõte on tegelikult üsna lihtne. See sõltub peamiselt kahest asjast:

(1) Hambad süvenevad otse kontaktpinna sisse.

Sellise seibi välisservas on teravate hammastega ring. Poltide või mutrite pingutamisel surutakse hambad kahele puutepinnale: poldipea või mutri põhja ja paigaldatud osa pinnale.

Pärast hammaste sissevajumist töötab see kinnitusdetaili all nagu ogarõngas. Kui polt hakkab loomulikul teel lahti minema, hoiavad need hambad seda kinni ja takistavad selle pöörlemist.

(2) Seib ise tagab elastsuse.

Välimine sakiline lukustusseib ei ole täiesti tasane; sellel on omaette teatud elastsus. Pärast pingutamist see tasaneb, kuid materjal tahab alati oma esialgse kuju tagasi saada, seega avaldab see pidevalt ülespoole suunatud jõudu. See jõud suurendab keermete vahelist hõõrdumist, muutes kruvi lahtituleku tõenäosuse väiksemaks.

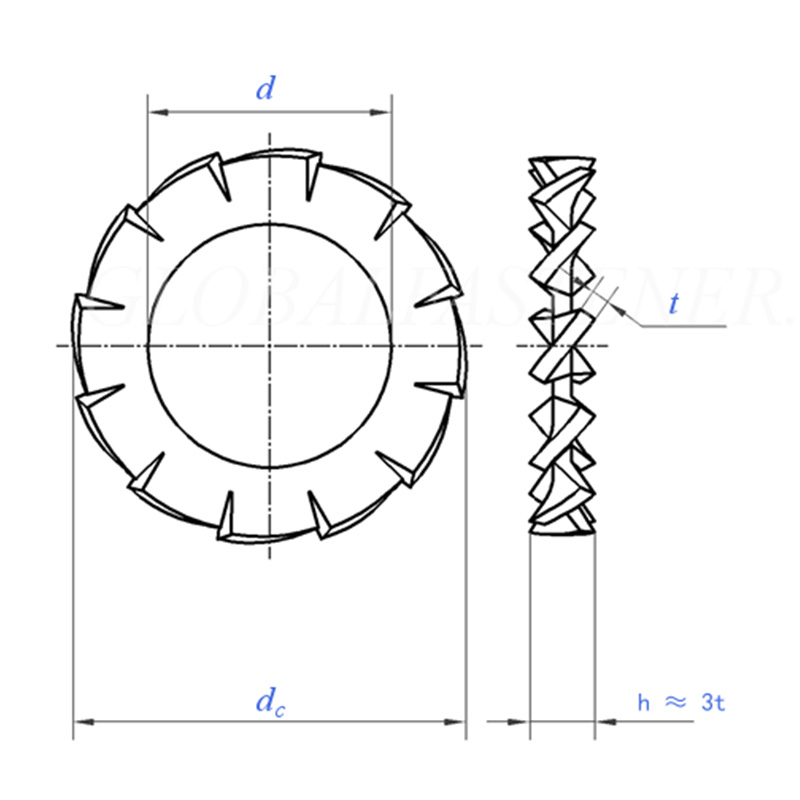

Outer Serrated Lock Washer

Suurus		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nimisuurus	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nimisuurus	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Hammaste arv	min	9	9	9	9	10	11	11	12	14	14
1000 ühiku/kg kohta		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Keerme nimiläbimõõdu jaoks		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Suurus		10.5	13	15	17	19	21	23	25	28	31
d	min = nimisuurus	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nimisuurus	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Hammaste arv	min	16	16	18	18	18	20	20	20	22	22
1000 ühiku/kg kohta		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Keerme nimiläbimõõdu jaoks		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30

(1) Mis vahe on välimisel hammastatud lukustusseibil ja sisemisel hambaluku seibil?

Välishammaste versioon: Hambad asetsevad välimisel ringil, sobivad suhteliselt suure peaga kinnitusdetailidega.

Sisehamba versioon: hambad on siseringil, sileda välisservaga. See stiil sobib ideaalselt väikese peaga kruvidega.

(2) Kas pakute testimiseks näidiseid?

Jah. Standardmõõdus laoproovid on tasuta (saatekulu kannab klient), tarneaeg on 2–5 päeva.

(3) Mis on hulgitellimuse MOQ ja tarneaeg?

Standardsete spetsifikatsioonide puhul on MOQ tavaliselt 1000–5000 tükki spetsifikatsiooni kohta. Tarneaeg on orienteeruvalt 15-25 päeva. Roostevaba terase või Dacrometi katmine võib võtta veidi kauem aega.
