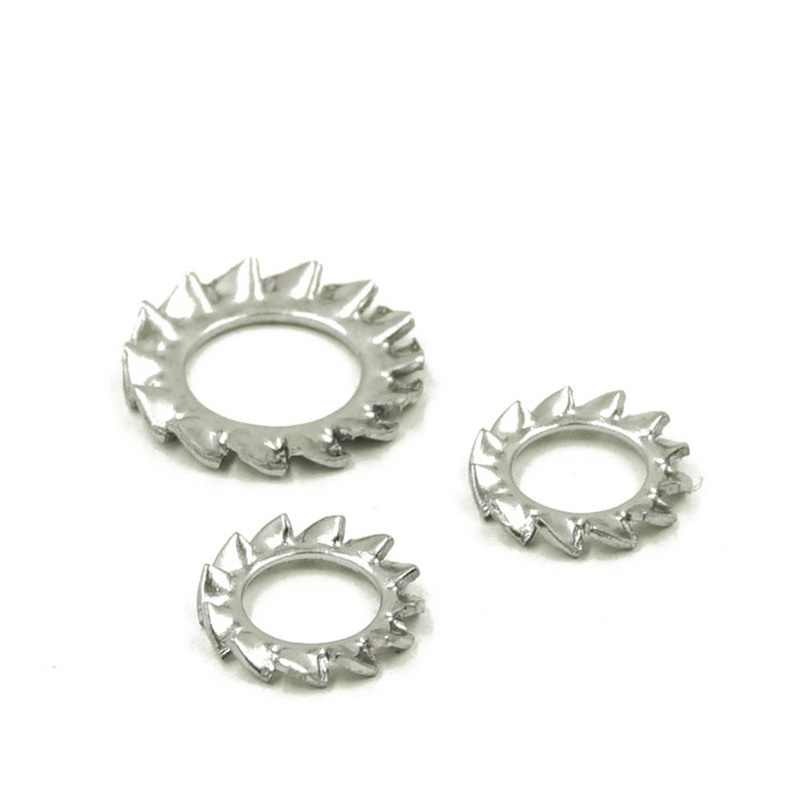

Välised hammastatud hammastega lukustusseibid

Ostke Xiaoguo® välimised hammastega lukustusseibid, mis sobivad suurepäraselt suurte kinnitusdetailide jaoks. Seibide välimised hambad tagavad suurema lukustusala, kui neid kasutatakse suurte kinnitusdetailidega, mille tulemuseks on usaldusväärsem efekt.

Saada päring

Tootekirjeldus

Välimiste hammastega lukustusseibide tüübid klassifitseeritakse peamiselt selliste aspektide alusel nagu hamba kuju struktuur, kandevõime ja erifunktsioonid.

(1) DIN 6798

DIN 6798 standard on välimiste hammastega lukustusseibide kõige laialdasemalt kasutatav spetsifikatsioon ja see koosneb peamiselt kolmest vormist:

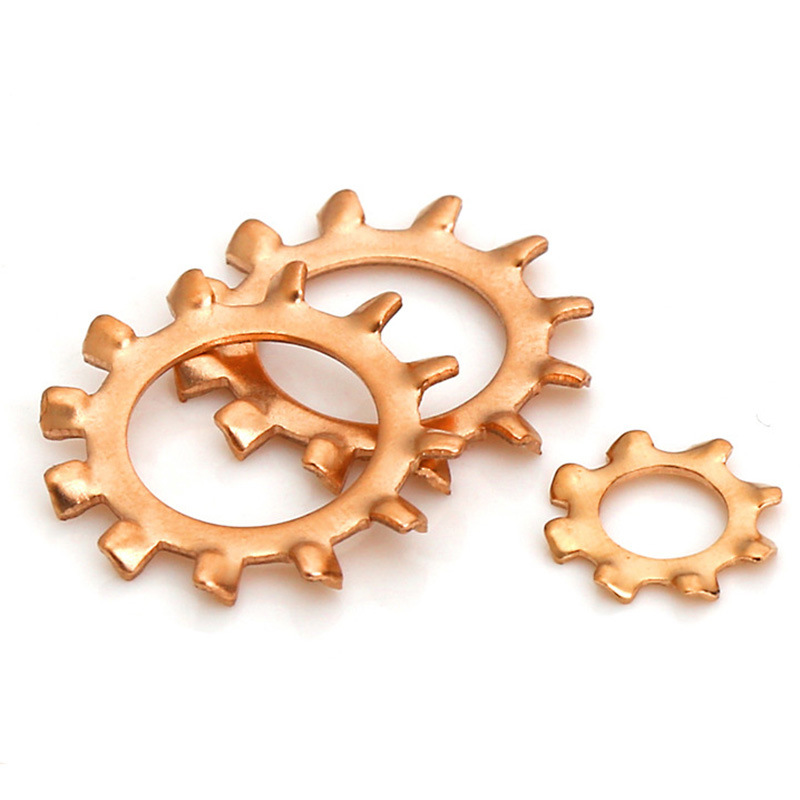

①Väline sakiline lukustusrõngas

Hambad asuvad välisrõngal ja asetsevad kattuvalt, pakkudes suurimat kontaktpinda.

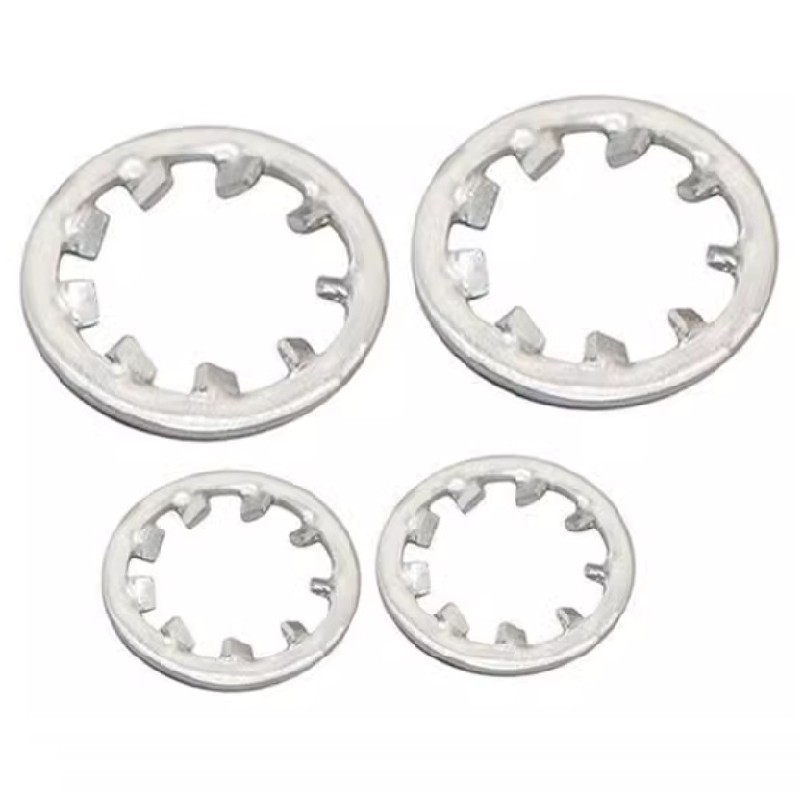

②Sisemine sakiline lukustusrõngas

Hambad on sisemisel rõngal ja sobivad väikese peaga kruvidele.

③ Kooniline soonikkoes lukustusrõngas

Kooniline struktuur, 90° süvistusnurk

Outer Serrated Toothed Lock Washers

(2) BW vs EOW

Koormustugevuse klassifikatsiooni järgi jagunevad välimised hammastega lukustusseibid standardtüüpi ja raskeveokite tüüpideks.

① BW standardtüüp

Sellel on korrapärane hammaste sügavus, see sobib tavapäraseks tööstuslikuks kasutamiseks ja tavalisteks montaažitöödeks. Levinud kasutusalad: elektroonikakaubad, üldmasinad, automaatikaseadmed.

② EOW raskeveokite tüüp

Sellel on sügavamad hambad ja parem lõtvumisvastane jõudlus, mis sobib tugeva vibratsiooni ja suure koormusega kohtadesse. Levinud kasutusalad: autoosad, kõrge vibratsiooniga masinad, ehitusprojektid ja teraskonstruktsioonid.

(3) Erifunktsioon

①EOW kattumine

Spetsiaalne kattuv hambastruktuur, mis on spetsiaalselt loodud suhteliselt nõrga pöördemomendiga rakenduste jaoks. Võrreldes tavalise välise hambatüübiga sobib see ebatasastele tugipindadele, suurema kontaktpinnaga ja soodustab koormuse jaotumist.

②Suur/kitsas riba

Vastavalt erinevate rakenduspindade nõuetele on (RDEFL/RDIFL) ja (RDIFS) ette nähtud, et vastata erinevatele kontaktpindaladele.

③ Kahekordse hambaga pesumasin RDD

Nii sise- kui ka välispind on sakilised, sobides rakendusteks, kus on vaja kõrgemaid lõdvenemisvastaseid nõudeid.

KKK

(1) Kas välimised hammastatud hammastega lukustusseibid on tõhusad kõrge vibratsiooni vastu?

Jah, välimine hambatihend sobib rohkem kõrge vibratsiooniga keskkondades kui sisemine hambatihend, kuna sellel on suurem hammaste kontaktpind ja sügavam haardumine.

(2) Kas hambad kahjustavad pehmeid materjale, nagu alumiinium või plast?

See on õige. Teravad hambad kaevuvad pehmematesse materjalidesse ja jätavad mõlgid või isegi praod. Alumiiniumist osade puhul võite lukustusseibi ja töödeldava detaili vahele asetada tasase seibi, mis täidab puhverdavat rolli. Plastosade puhul ärge kasutage väliseid hambaseibe otse. Parem on valida sisemised hambaseibid või kasutada selle asemel suuremat lamedat seibi.

(3) Mis on vedruterasest välimiste hammastega lukustusseibide tüüpiline kõvadus?

Pärast kuumtöötlemist on kõvadus tavaliselt HRC 40–50 (umbes 400–530 HV).

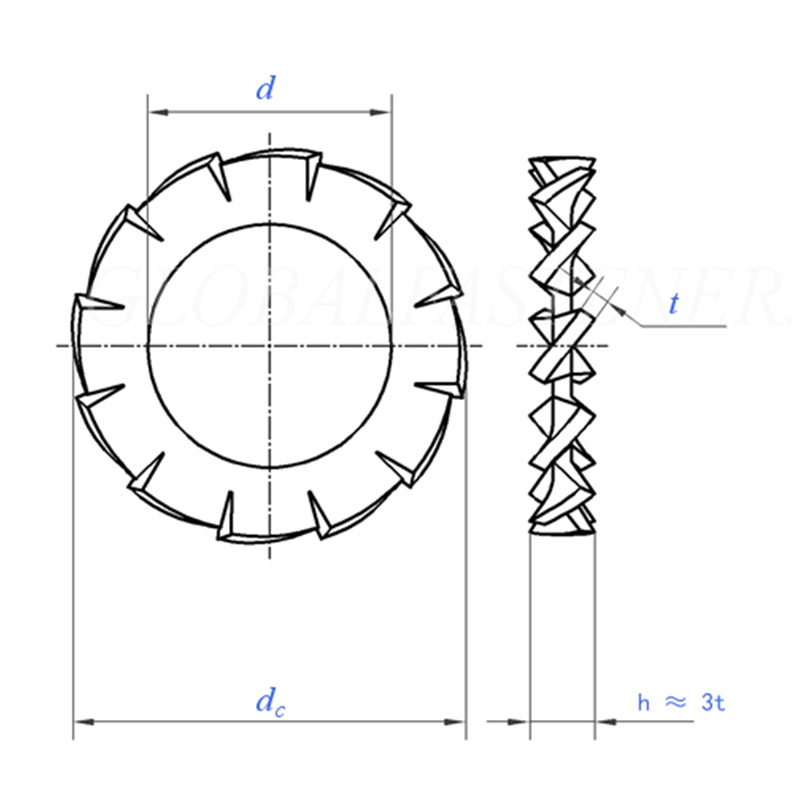

Outer Serrated Toothed Lock Washers

Suurus		1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	min = nimisuurus	1.7	2.2	2.7	3.2	3.7	4.3	5.3	6.4	7.4	8.4
d	max	1.84	2.34	2.84	3.38	3.88	4.48	5.48	6.62	7.62	8.62
dc	max = nimisuurus	3.6	4.5	5.5	6	7	8	10	11	12.5	15
dc	min	3.3	4.2	5.2	5.7	6.64	7.64	9.64	10.57	12.07	14.57
	t	0.3	0.3	0.4	0.4	0.5	0.5	0.6	0.7	0.8	0.8
Hammaste arv	min	9	9	9	9	10	11	11	12	14	14
1000 ühiku/kg kohta		0.02	0.03	0.045	0.06	0.11	0.14	0.28	0.36	0.5	0.8
Keerme nimiläbimõõdu jaoks		M1.6	M2	M2.5	M3	M3.5	M4	M5	M6	M7	M8

Suurus		10.5	13	15	17	19	21	23	25	28	31
d	min = nimisuurus	10.5	13	15	17	19	21	23	25	28	31
d	max	10.77	13.27	15.27	17.27	19.33	21.33	23.33	25.33	28.33	31.39
de	max = nimisuurus	18	20.5	24	26	30	33	36	38	44	48
de	min	17.57	19.98	23.48	25.48	29.48	32.38	35.38	37.38	43.38	47.38
	t	0.9	1	1	1.2	1.4	1.4	1.5	1.5	1.6	1.6
Hammaste arv	min	16	16	18	18	18	20	20	20	22	22
1000 ühiku/kg kohta		1.25	1.6	2.3	2.9	5	6	7.5	8	12	14
Keerme nimiläbimõõdu jaoks		M10	M12	M14	M16	M18	M20	M22	M24	M27	M30
