Standardsed sisemised hambaluku seibid

Väikese peaga kruvide jaoks on ideaalne valik Xiaoguo® Standard Internal Tooth Lock Seibid. Sisehamba disain tagab, et kõik hambad puutuvad kokku kruvipeaga, saavutades seeläbi tõhusa lukustumise.

Saada päring

Tootekirjeldus

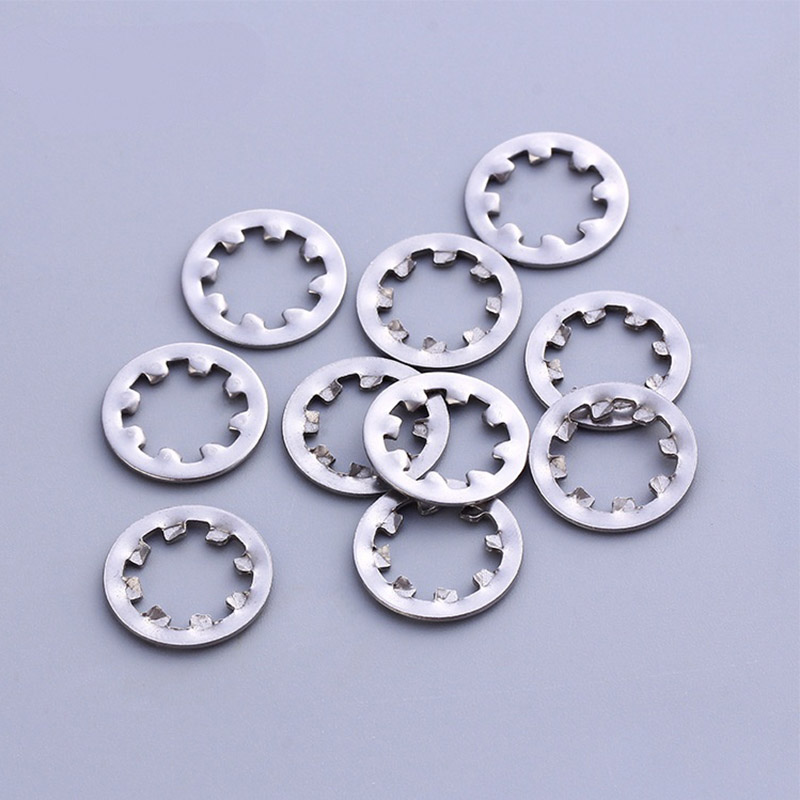

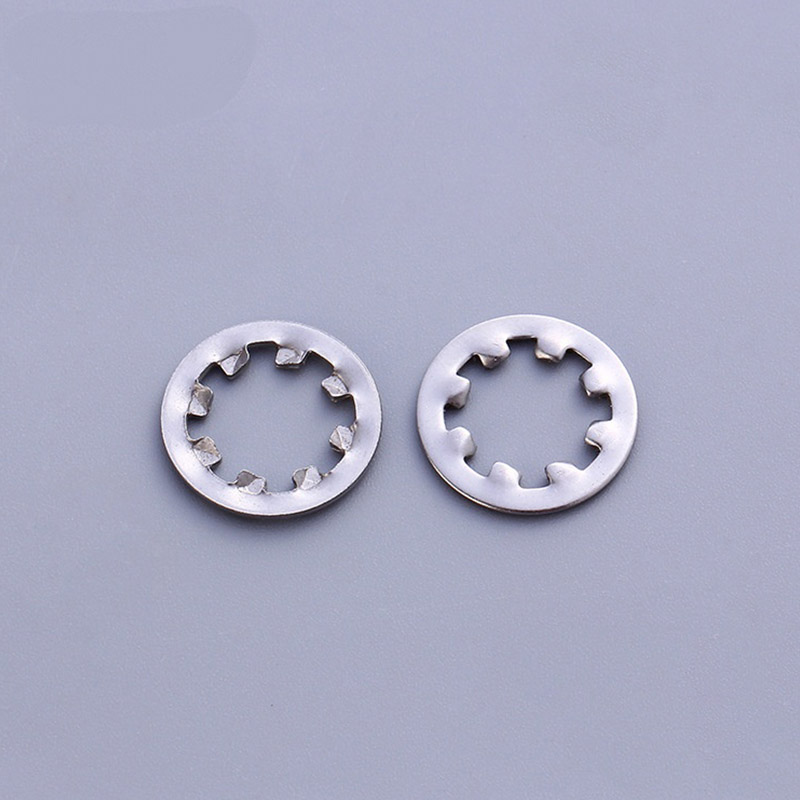

Standardsed sisemised hambaluku seibid on teatud tüüpi lõdvenemisvastased seibid, mille pinnal on sissepoole paigutatud hambataolised struktuurid. Selle kuju on õhuke metallrõngas, mille keskel on terav hambarõngas ning sile ja lame välimine ring. Kruvi pingutamisel kinnituvad need hambad kruvipeasse ja seadme komponendi pinnale, tuginedes hõõrdejõule ja hammustusjõule, et vältida kruvi lõdvenemist. Lihtsamalt öeldes lisatakse kruvipea ja seadme komponendi pinna vahele "lukk", mis ei lase kruvil seadme töötamise ajal kõrge vibratsioonisageduse tõttu lahti tulla.

Tööpõhimõte

Standardse sisemise hambaluku seibi tööpõhimõte on tegelikult üsna lihtne. See tugineb peamiselt kahele funktsioonile: "hammaste haardumine + elastne surve", et vältida lõtvumist.

(1) Hammaste krigistamine

Standardsete sisemiste hammaste lukustusseibide sisemisel rõngal on rida teravaid hambaid. Kui polt või mutter on pingutatud, tungivad need hambad kahte kontaktpinda:

Kruvipea/mutri alumine pind (metallpind).

Töödeldava detaili pind (mõnikord isegi läbi värvi- või oksiidikihi)

Kui hambad on sisestatud, tundub, nagu oleks kruvipea alla asetatud "miniblokeerimisseadmete" rõngas. Kui kruvi üritab ise tagasi pöörata, hoiavad need hambad sellest kindlalt kinni ja takistavad selle liikumist, vältides seeläbi lahti.

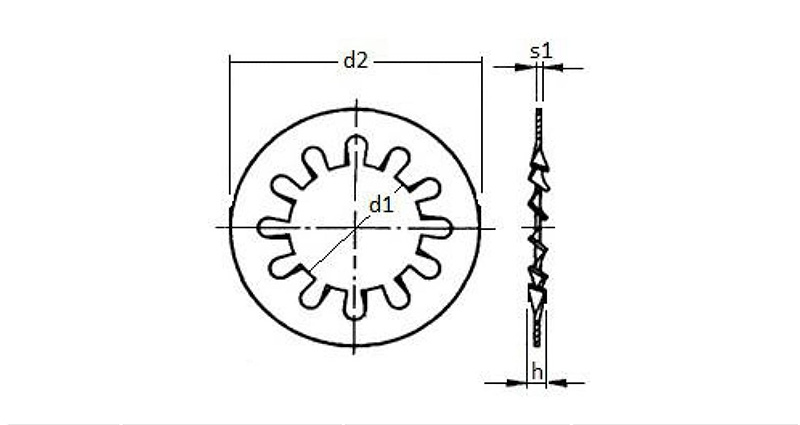

Standard Internal Tooth Lock Washers

M2	2.2	2.34	4.20	4.5	0.28	0.32
M2.5	2.7	2.84	5.20	5.5	0.37	0.43
M3	3.2	3.38	5.70	6.0	0.37	0.43
M3.5	3.7	3.88	6.64	7.0	0.47	0.53
M4	4.3	4.48	7.64	8.0	0.47	0.53
M5	5.3	5.48	9.64	10.0	0.57	0.63
M6	6.4	6.62	10.57	11.0	0.67	0.73
M7	7.4	7.62	12.07	12.5	0.77	0.83
M8	8.4	8.62	14.57	15.0	0.77	0.83
M10	10.5	10.77	17.57	18.0	0.87	0.93
M12	13.0	13.27	19.98	20.5	0.96	1.04
M14	15.0	15.27	23.48	24.0	0.96	1.04
M16	17.0	17.27	25.48	26.0	1.16	1.24
M18	19.0	19.33	29.48	30.0	1.36	1.44
M20	21.0	21.33	32.38	33.0	1.36	1.44
M24	25.0	25.33	37.38	38.0	1.45	1.55
Esitatud teave ja joonised on ainult viited

(2) Elastne rõhk

Seib ise on elastne. Pärast pingutamist on standardsed sisemised hambaluku seibid lamedad, kuid selle materjal püüab alati taastada oma algse kuju, nii et see tekitab pidevalt vastupidist tõukejõudu ja ülespoole tagasilöögijõudu.

See elastsusjõud mõjub keermetele, suurendades niitide vahelist hõõrdumist. Suurema hõõrdumise korral muutuvad kruvid loomulikult vähem lahti.

(3) Nende kahe koosmõju

Mehaaniline kinnitus tagab otsese pöördekindluse

Elastne eelkoormus suurendab keerme hõõrdumist ja samal ajal kompenseerib väiksemat vibratsiooni või materjali roomamist.

Need kaks töötavad koos, tagades, et standardsed sisemised hambaluku seibid suudavad tõhusalt ära hoida poldi lõdvenemist isegi vibratsiooni, löökide või termilise paisumise ja kokkutõmbumise tingimustes.
