Süvistatud hammastega lukustusseibid

Xiaoguo® tehases toodetud süvistatud hammastega lukustusseibid on spetsiaalselt loodud vastama standardsete süvistatud kruvidega. Need sobivad väga hästi kasutamiseks koos süvistatud kruvidega.

Saada päring

Tootekirjeldus

Seda tüüpi süvistatud hammastega lukustusseibide ehitust saab mõista nende põhiomaduste järgi. Iga osa töötab koos, et saavutada sujuv paigaldus, elastne eelpingutus ja tugev lõdvenemisvastane toime.

Süvistatud profiil

Süvistatud hammastega lukustusseibide sisemine auk on töödeldud 45° standardse süvistatud faasiga, mis sobib standardsete süvistatud kruvide koonuse nurgaga. See sobib süvistatud ristpeaga ja süvistatud kuuskantkruvidele.

Paigaldamise ajal sisestatakse seib täielikult tooriku süvistatud avasse, võimaldades kruvipeal olla töödeldava detaili pinnaga samal tasemel või sellest veidi madalamal.

Funktsioon: tagamaks, et montaažipind on tasane ja sile, ilma väljaulatuvate osadeta, ei tekita puudutamisel ebamugavust ega sega teisi komponente.

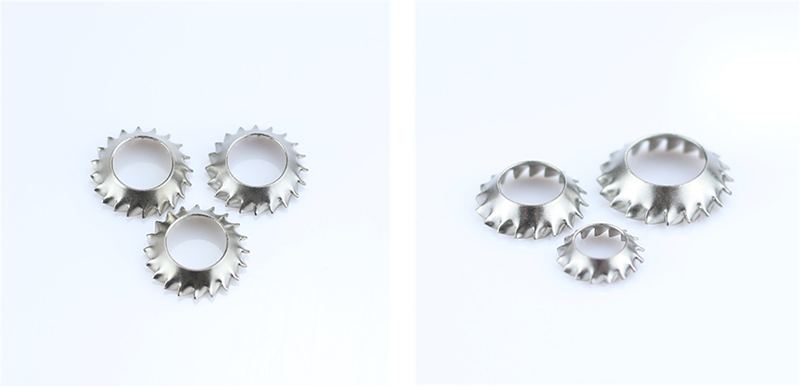

Toothed Lock washers With Countersunk

Kooniline / kihiline korpus

Süvistatud hammaslukuseibid on vabas olekus koonilise vihmavarjutaolise struktuuriga (keskmine kõrgem ja servad madalamad või keskmine madalam ja servad kõrgemad, olenevalt konkreetsest konstruktsioonist) ning sellele on omane elastse deformeerumisvõime.

Kui kruvi pingutatakse, siis kooniline struktuur tasaneb, tekitades pideva aksiaalse tagasilöögijõu.

Funktsioon: Tagab elastse eelkoormuse, kompenseerib soojuspaisumisest, kulumisest või materjali deformatsioonist tekkinud tühimikud ning takistab poldi lahti minemist.

Välised sakilised hambad

Süvistatud hammastega lukustusseibide välisümbermõõdul on teravate radiaalhammaste rea ühtlane paigutus. Hamba kuju on terav ja korrapärane, hambaotsad on suunatud väljapoole.

Pingutamisel hambuvad hambad tooriku pinda (või kokkupuutuva metalltasapinnaga), moodustades mitu mehaanilise lukustuspunkti, suurendades oluliselt hõõrdetakistust ning takistades kruvi pöörlemist ja lahti laskmist selle algpõhjusest.

Funktsioon: takistab vibratsioonist või löögist põhjustatud pöörlemist.

Hambad võivad läbistada värvi, oksiidikihi või katte, luues seeläbi elektrilise maandustee.

Integreeritud suletud ahelaga kere struktuur

Kogu detailil ei ole avasid ega ühenduskohti ning see on moodustatud ühe stantsimisprotsessiga. See on ühtlaselt pingestatud ja tõenäoliselt ei purune. Sellel on tugev struktuurne stabiilsus isegi pikaajalistes vibratsioonitingimustes.

Tasane toetav aluspind

Töödeldava detailiga kokkupuutuv alumine pind on sile tasapind ilma jämeta. See ei kriimusta lehtmetalli, alumiiniumi, värvitud osi ega plastosi ning sobib täpseks ja välimuselt kokkupanemiseks.

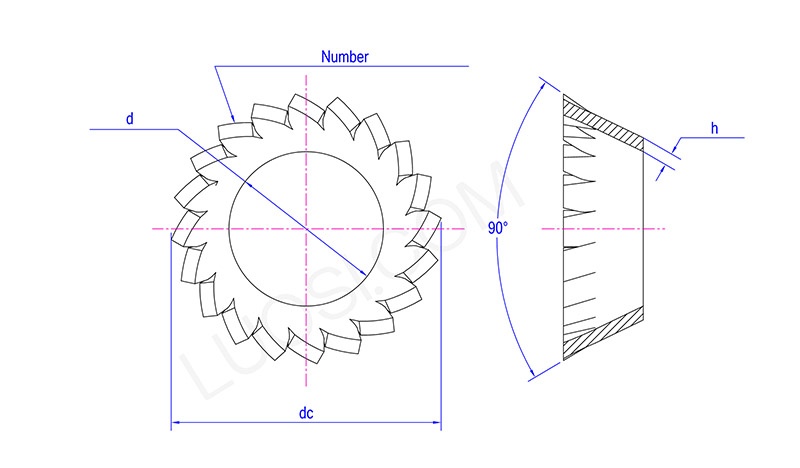

Toothed Lock washers With Countersunk

Esmasp	φ2.5	φ3	φ3.5	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ 16
d min	2.7	3.2	3.7	4.3	5.3	6.4	8.4	10.5	13	15	17
d max	2.84	3.38	3.88	4.48	5.48	6.62	8.62	10.77	13.27	15.27	17.27
dc	5.1	6	7	8	9.8	11.8	15.3	19	23	26.2	30.2
h	0.2	0.2	0.25	0.25	0.3	0.4	0.4	0.5	0.5	0.6	0.6
Hammaste arv min	10	12	12	14	14	16	18	20	26	28	30
