Kaks kokkupandavat iselukustuvat seibi

Xiaoguo® tehase pakutavad kahekordsed iselukustuvad seibid loobuvad tavapärasest lukustusmeetodist ja võtavad hõõrdumise asemel kasutusele pinge, mitte lõdvenemise põhimõtte, mis parandab oluliselt jõudlust.

Saada päring

Tootekirjeldus

Kahe volditud iselukustuvate seibide lõdvenemisvastane põhimõte seisneb selles: vibratsioonist põhjustatud kahjuliku energia geniaalne teisendamine lukustamiseks vajalikuks jõuks. Selle asemel, et toetuda traditsioonilisele meetodile, milleks on kinnitusrõnga kasutamine, et vältida "hõõrdumisest" tulenevat lõdvenemist, võeti kasutusele nutikam mehhanism:

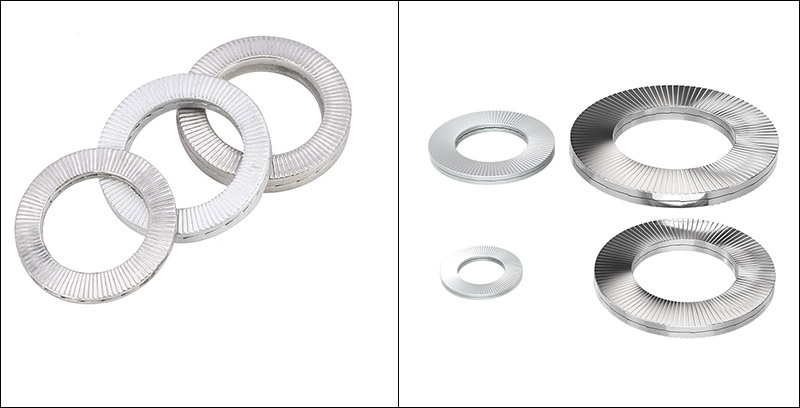

Two Fold Self Locking Washers

(1) Esmane pingutamine: kahepoolne positsioneerimine

Paigaldamise ajal on kahe seibi kiilukujulised pinnad üksteisega joondatud ja neid kasutatakse paarikaupa.

Väline fikseerimine: pingutamisel haakuvad kahe kokkupandava iselukustuva seibi välispinna radiaalsed peened hambad kindlalt mutri/poldi pea ja tooriku pinnaga, tihendades kontaktpinna tihedalt ja vältides libisemist.

Sisemine kinnipidamine: Sel hetkel on kahe seibi sisekülgedel olevad kiilukujulised pinnad (suured hambad) üksteisega tihedas kontaktis, kuid suhtelist liikumist pole toimunud, jättes seega ruumi järgnevaks mehaaniliseks tegevuseks.

(2) Lõdvenemise käivitamine: pigem vale joondamine kui libisemine

Kui seade töötab vibreerivas keskkonnas, hakkab mutter ilmutama väga kerget kalduvust lahti tulla.

Kuna välimiste radiaalhammaste hõõrdejõud on palju suurem kui sisemise kiilukujulise pinna hõõrdejõud, ei toimu liikumist mutri ja kahe volditava iselukustuva seibi vahel.

Ainus liigutus on see, et kaks seibi "libisevad paigast ära" üksteise vastu piki siseküljel olevat kiilukujulist pinda.

(3) Iselukustumise saavutamine: kiiluefekti võti

Kui seade vibreerib või kogeb kõikuvaid jõude, kustutab kiilukujulise pinna tekitatud võimas vastujõud need vibratsioonid koheselt. See takistab poldi pöörlemist vastupidises suunas ja muudab vibratsioonienergia kahe volditud iselukustuvate seibide enda lukustusjõuks, saavutades efekti, "mida rohkem see vibreerib, muutub seda tugevamaks", vältides seeläbi selle algpõhjusest lahtitulekut.

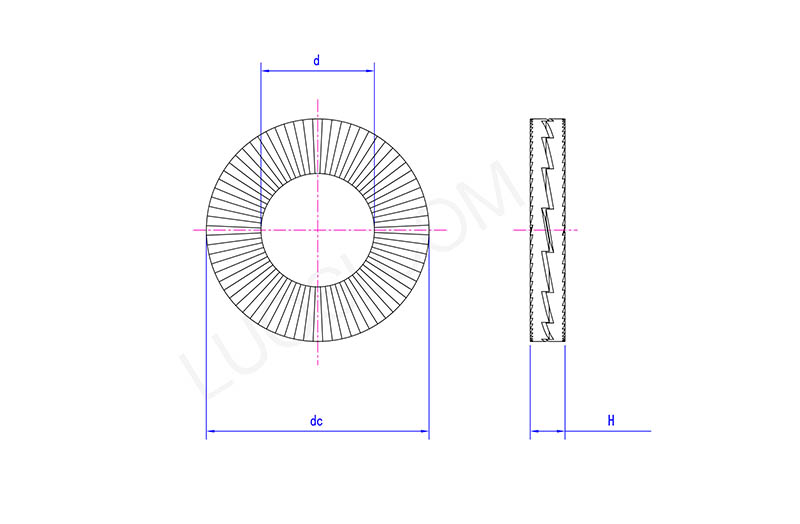

Two Fold Self Locking Washers

Esmasp	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42	φ45	φ48
d max	21.6	23.6	25.5	28.6	31.6	34.6	37.6	40.6	43.5	46.7	50.1
d min	21.2	23.2	25.1	28.2	31.2	34.2	37.2	40.2	43	46.2	49.6
alalisvoolu max	30.9	34.7	39.2	42.3	47.3	48.8	55.3	58.8	63.3	70	75
de min	30.5	34.3	38.8	41.7	46.7	48.2	54.7	58.2	62.7	68	73
H max	3.25	3.45	3.45	6.8	6.8	6.8	6.8	6.8	6.8	6.8	6.8
H min	2.75	2.95	2.95	6.3	6.3	6.3	6.3	6.3	6.3	6.3	6.3
