Ümmargused traadi kinnitusrõngad

Xiaoguo® tehases toodetud Circlip Round Wire Snap Rings on täpselt kontrollitud suuruse taluvuse osas, sobitudes tihedalt vastavate ringikujuliste aukude ja piludega, tagades stabiilsema töö.

Saada päring

Tootekirjeldus

Järgnevalt tutvustame Circlip Round Wire Snap Rings tööpõhimõtet.

1.Struktuurne sihtasutus

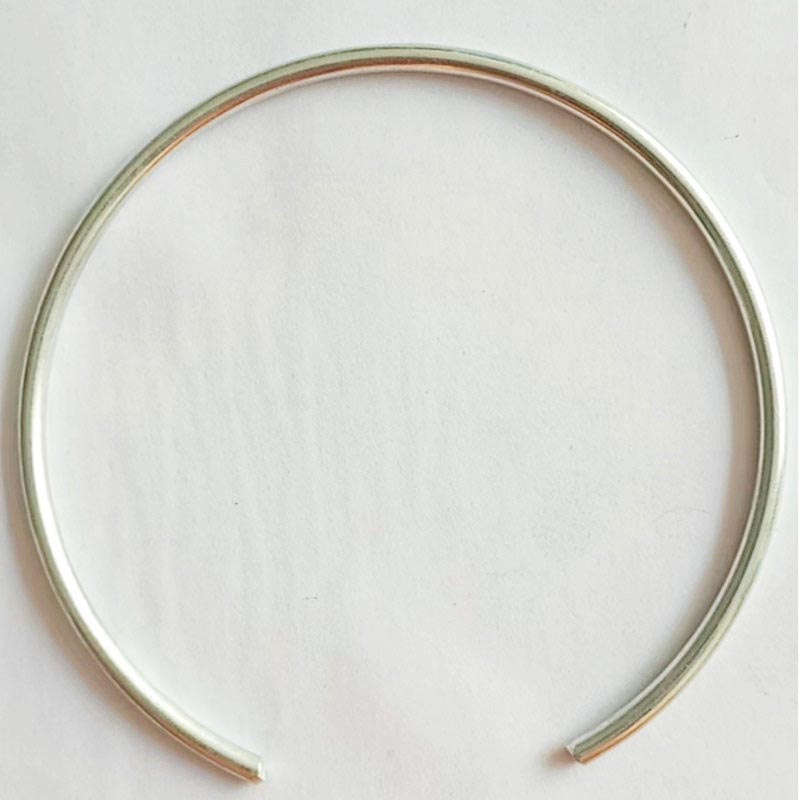

Circlip Round Wire Snap Rings moodustatakse ümmarguse lõiguga vedruterasest traadi kerimisel avaga ringikujuliseks rõngaks.

Vabas olekus on selle välisläbimõõt veidi suurem kui sihtmärgi paigaldusava läbimõõt. Kuna ristlõige on ümmargune, ei ole kogu rõngal teravaid servi ja seega ei kriimusta see paigaldamise või kasutamise ajal augu seina ega vastakuid.

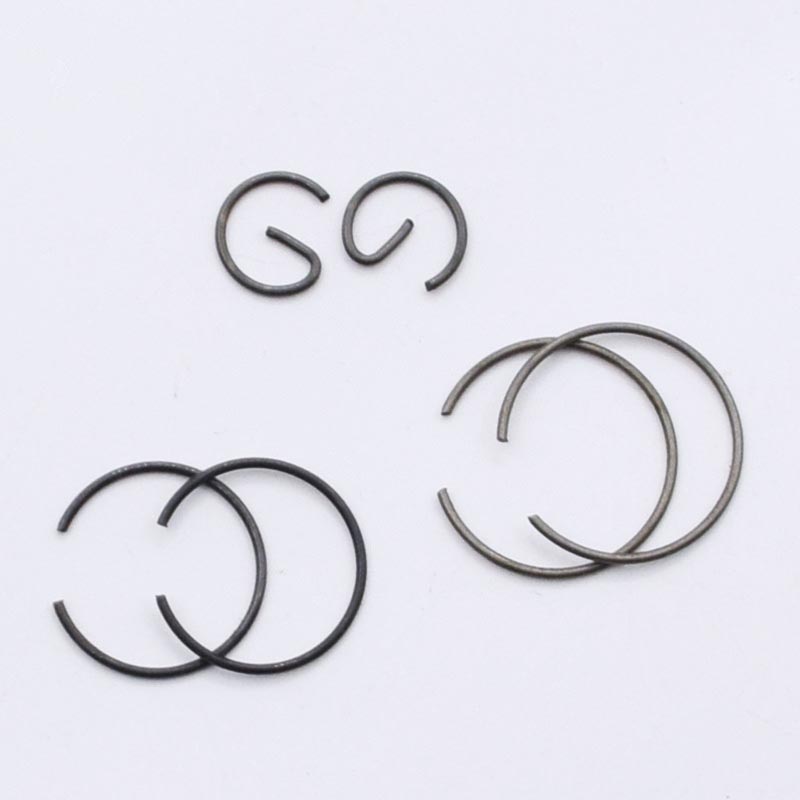

Circlip Round Wire Snap Rings

2. Paigaldusprotsess

Suru kokku

Kasutage pesaga lõualuu tange, et haarata ava mõlemast otsast, ja rakendage tangide pigistamiseks jõudu. Sel hetkel surutakse Circlip Round Wire Snap Rings radiaalselt kokku, selle välisläbimõõt muutub väiksemaks ja see muutub ringikujuliseks rõngaks, mis on väiksem kui paigaldusava läbimõõt.

Sisestage auku

Kokkusurutud olekus sisestage kinnitusrõngas tervikuna auku ja lükake see eelnevalt töödeldud ümmarguse soone asendisse.

Vabasta

Vabastage lukustusklamber. Kinnitusrõngas kaotab välisjõu piirangu ja, tuginedes oma salvestatud elastsele potentsiaalsele energiale, laieneb väljapoole.

Kuna vabas olekus on välisläbimõõt suurem kui ava läbimõõt, sobib kinnitusrõngas tihedalt soone põhja ja seda ei saa avast välja tõmmata.

Positsioneerimise lõpetamine

Pärast kinnitusrõnga sisestamist soonde moodustub ava sees sile rõngakujuline astmepind. Positsioneeritav osa peaks olema selle astme külge tihedalt kinnitatud, seega peab see olema piiratud teatud aksiaalses asendis augu sees ega saa väljapoole libiseda.

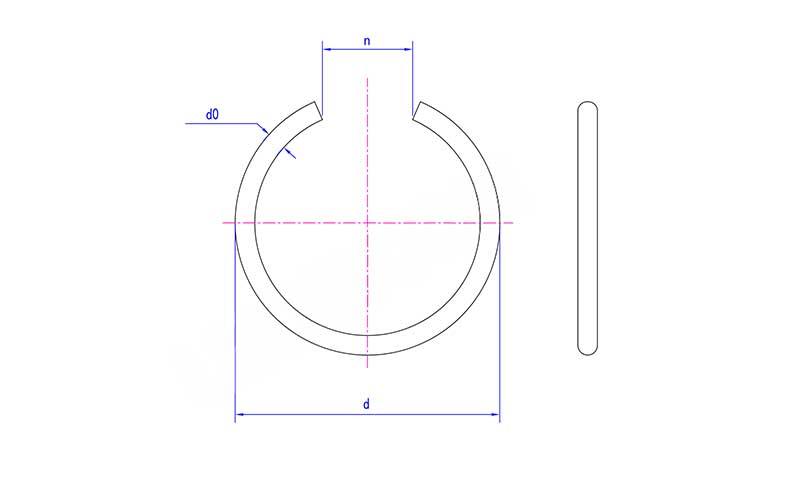

Circlip Round Wire Snap Rings

Esmasp	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
d max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16

3. Põhitööpõhimõtte jaotus

Vaba olek: Välisläbimõõt > Ava läbimõõt, ei saa otse auku sisestada

Kokkusurutud olek: välisläbimõõt < augu läbimõõt (kasutades elastset deformatsiooni), lukustusvedru rakendab jõudu, läbimõõt väheneb

Sisestage pessa: säilitage kokkusurutud olek ja saatke soone asendisse

Pärast vabastamist, tööolek: Välisläbimõõt taastub > Ava läbimõõt (piiratud soone seinaga), elastne taastav jõud muundub radiaalrõhuks, pannes Circlip Round Wire Snap Rings tihedalt soone põhja külge kinni.
