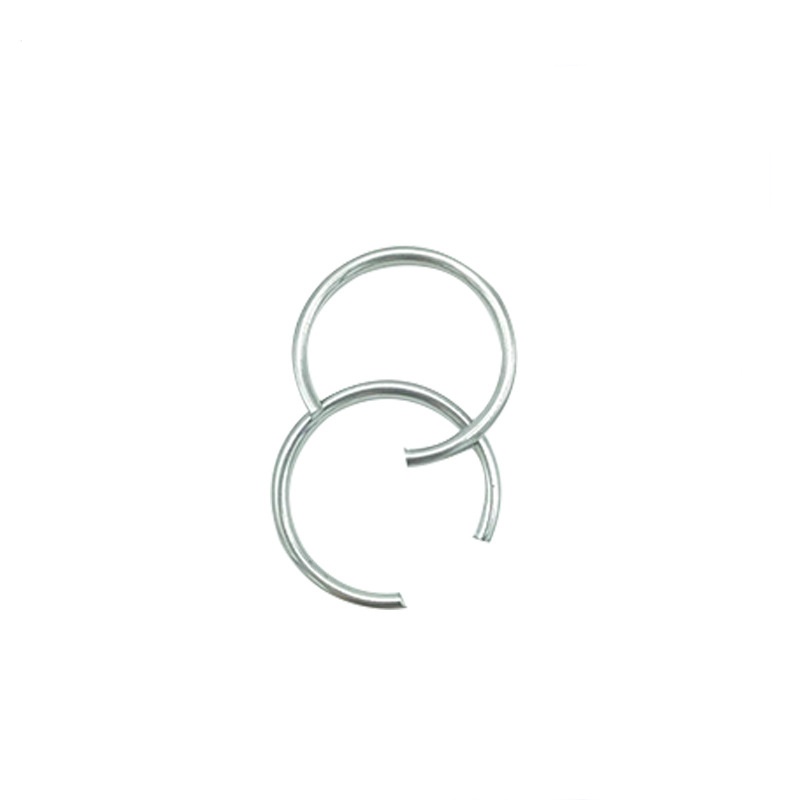

DIN 7993 sisemised kinnitusrõngad

DIN 7993 sisemiste kinnitusrõngaste regulaarsus on ette nähtud selleks, et hõlbustada inseneritehnikute viiteid. Peamine punkt on pikendada toote kasutusiga ja vähendada asenduskulusid.

1. Visuaalne kontroll (suurendusklaasiga)

Kasutage DIN 7993 sisemiste kinnitusrõngaste pinna kontrollimiseks 10-kordse või suurema suurendusklaasi. Pöörake erilist tähelepanu stressikontsentratsiooniga piirkondadele. Luku välimus peaks olema ühtlane ja veatu.

Pragu: lubatud pragude sügavus ≤ 0,02 mm

Kriimustused: tugevad kriimustused on klassifitseeritud mittekvalifitseeruvateks.

Korrosioon: kui ilmub punane rooste, näitab see, et korrosioonitõrje on ebaõnnestunud. Komponent tuleb kohe välja vahetada.

2.Deformatsiooni ja tasasuse kontroll

Keerake: asetage DIN 7993 sisemised kinnitusrõngad tasasele pinnale ja kontrollige tasapinnalist kõverdumist. See peaks olema tasane ja sellel ei tohiks olla nähtavaid deformatsioone.

Püsiv deformatsioon: lukk on kaotanud oma esialgse kuju.

Spiraalne moonutus: põhjustatud tööriistade ebaõigest kasutamisest paigaldamise ajal, mille tulemusena objekt takerdub ja väändub ümber oma telje.

3.Elastsuse ja pinge kontroll

Elastne sumbumine/pinge kadu: DIN 7993 sisemised kinnitusrõngad ei põrka pärast kokkusurumist jõuliselt tagasi või on näha, et need värisevad märgatavalt, kui neid pärast soonesse paigaldamist käega õrnalt lükata.

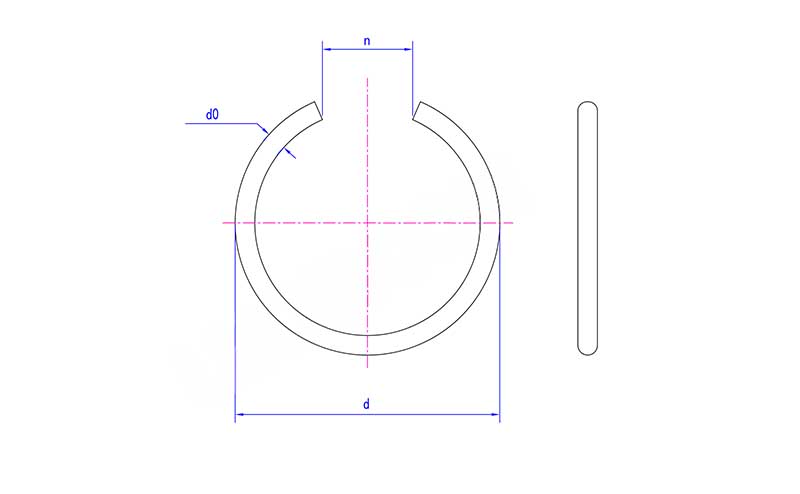

4.Mõõtmete kontroll

Välisläbimõõdu hälve: tolerantsivahemik ±0,05 mm

Sisediameetri kõrvalekalle: erinevad spetsifikatsioonivahemikud vastavad erinevatele kõvadusvahemikele.

Kliirensava ava: aksiaalne nihe ei tohi ületada 0,15 mm.

5. Tehke koostööd soonte kontrollimisega

Iga hoolduse käigus tuleks üle vaadata ka aukude sees olevad sooned.

Soone kulumine/pikenemine: kasutage noonuse nihikut, et mõõta soone läbimõõt ja kontrollida, kas see jääb standardse tolerantsi vahemikku.

Soone serva kahjustused: Kontrollige soone külgseinu ja servi. Kui esineb jäsemeid, äärikuid, muljumis- või faasikahjustusi, tuleb vastavad osad taastada või välja vahetada.

Soone põhja kahjustused: soone põhjas on kriimustusi, korrosiooni või materjali kogunenud.

Õli läbipääsu ummistus: soone lähedal on praht või võõrkehad.

6.Kontrollige komponendi olekut kooskõlastatult

Klambritega paigutatud komponendid mõjutavad ka DIN 7993 sisemiste kinnitusrõngaste jõutingimusi.

Pinna kulumine: komponendi otspinnal, mis puutub kokku kinnitusrõngaga, on ebaühtlane kulumine, astmeline kulumine või sisselõige.

Sobivad otsapinna faasid/ümarnurgad: kui faasid või ümarad nurgad on liiga suured, vähendab see klambri tegelikku efektiivset jõudu kandvat ala.
